Przeciąganie kwarcu przy uC.
SP9RQA Offline
Krzysztof
****

Liczba postów: 369
Dołączył: 30-09-2009
Post: #1
Przeciąganie kwarcu przy uC.
W temacie przeciągania kwarcu napisano już wiele... ale jakoś nie mogę znaleźć
informacji jak przeciągać kwarc przy procesorze (AVR, STM32), gdzie po obu stronach kwarcu są kondensatory do masy?

Czy trymer dać zamiast jednego z tych kondensatorów, czy w szereg z kwarcem, a może równolegle do niego? Nie potrzebuję przestrajać dużo, ot tylko tyle, aby prążek
widma przesunąć w inne miejsce jak będzie zakłócał nie tam gdzie trzeba.

Może ktoś już przerabiał taki temat....


Pozdrawiam
08-05-2015 15:41
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ADE Offline
Radjoamator.
****

Liczba postów: 539
Dołączył: 05-04-2010
Post: #2
RE: Przeciąganie kwarcu przy uC.

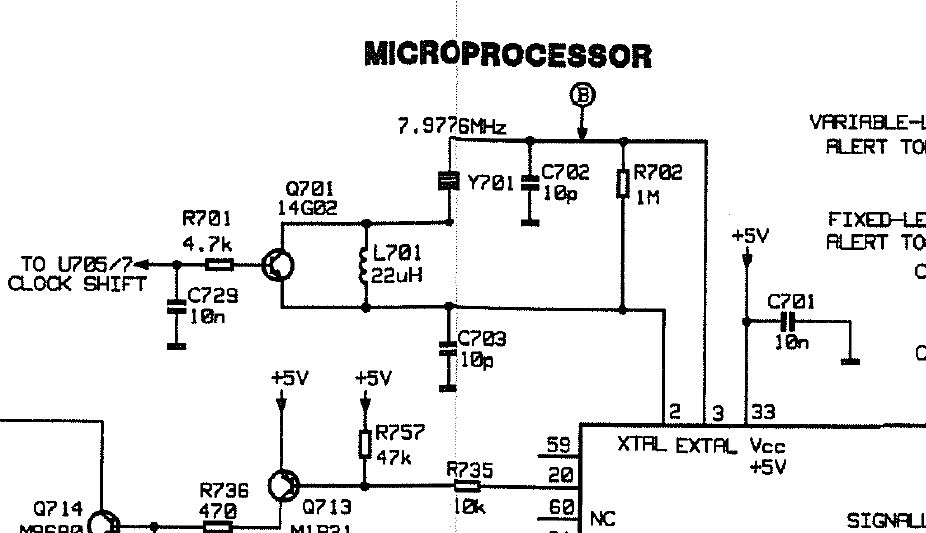

Popatrz do schematów np. Motoroli gdzie jest klucz tranzystorowy odciągający "ptaka" Smile
Czasem tranzystor dołącza kondensator a czasem cewkę.


Załączone pliki Miniatury

tylko na FM UKF -> Just True Sound Hi-Fi Smile
08-05-2015 15:59
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9RQA Offline
Krzysztof
****

Liczba postów: 369
Dołączył: 30-09-2009
Post: #3
RE: Przeciąganie kwarcu przy uC.
Dziękuję. Właśnie czegoś takiego szukałem.
08-05-2015 19:30
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9RQA Offline
Krzysztof
****

Liczba postów: 369
Dołączył: 30-09-2009
Post: #4
RE: Przeciąganie kwarcu przy uC.
Z STM32 nie za bardzo chce to działać, za niskie napięcie na generatorze zostaje (ok. 100mV), zwłaszcza jak całość chodzi z 3.3V.
Inna sprawa, że nie bardzo mogę znaleźć ten tajemniczy tranzystor kluczujący, co to za dziwo, w.cz, impulsowy?
(Ten post był ostatnio modyfikowany: 11-05-2015 14:08 przez SP9RQA.)
11-05-2015 14:08
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AN Offline
Włodek
*

Liczba postów: 48
Dołączył: 09-11-2009
Post: #5
RE: Przeciąganie kwarcu przy uC.
Witam, nie możesz znaleźć bo to wewnętrzne oznaczenie motoroli = MMBT3904

Pozdrawiam.
Włodek SP6AN
11-05-2015 16:19
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ADE Offline
Radjoamator.
****

Liczba postów: 539
Dołączył: 05-04-2010
Post: #6
RE: Przeciąganie kwarcu przy uC.
Ja bym spróbował układ z dołączanym kondensatorem poprzez łącze C-E tranzystora.
Kenwoody D700 i D710 mają opcję clockshift zobacz na schematy. Zresztą wszystkie nowsze TRX mają tą opcję
włączaną na konkretnej pozycji w pamięci zapisanego kanału. Generatory VCO w CB z "bandami" też czasem
mają kondensatory dołączane tranzystorami do obwodu LC aby pomóc varicapowi.

tylko na FM UKF -> Just True Sound Hi-Fi Smile
11-05-2015 21:28
