Kilkupasmowy transciver KF...
SO3ALG Offline
Nikoloz
***

Liczba postów: 152
Dołączył: 07-10-2013
Post: #1
Brick Kilkupasmowy transciver KF...
Witam wszystkich kolegów po długiej przerwie.

Chcaiłbym życzyć wszystkim kolegom w nowym roku dużo szczęścia, zdrowia, radości, udanych konstrukcji oraz samych dalekich i potwierdzonych Big Grin.
Ostatnio dużo się u mnie zmieniło, radiotelefonów 2 metrowych, i modułów nadawczych z telewizji kablowej przybyło. Ponadto w klubie SP3KAU zmierzyłem dokładną moc wyjsciową mojego kacpra. Ale tego, co mi jest najbardziej potrzebne jeśli chodzi o krótkofalarstwo ciągle nie mam - a mianowicie wielopasmowy transciver KF. Co prawda mam Kacpra, ale tylko na pasmo 3,5MHz, a na tym paśmie z powodu braku miejsca na anteny nie mam szans się uruchomić(a boje się przerabiać na 7 mhz, z powodu wielkiego trudu włozonego w strojenie)
Z tego względu teraz chcę zbudować wielopasmowy transciver (7, 14 i 21), ale nie taki skomplikowany i drogi jak piligrim, miniyes, albo inny. Dysponuję funduszem 400 złotych, i tyle maksymalnie mogę przeznaczyć na budowę. Mam możliwość zamówienia za darmo cewek z CoilCrafta Smile
Czy zna ktoś taki projekt transcivera wielopasmowego, który odpowiada moim "potrzebom", i którego istnieje mozliwość zamówienia plytki PCB.

73!
Niko

Jestem w klubie krótkofalowców SP3PGR.
Interesowałem się nadajnikami FM(pasmo 3 metry). Od niedawna interesuję się nadajnikami na fale krótkie.
http://blogiceo.nq.pl/niko/
01-01-2015 17:01
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2ONG Offline
Waldek
*

Liczba postów: 44
Dołączył: 22-10-2013
Post: #2
RE: Kilkupasmowy transciver KF...
Mozesz rozwazyc budowe TRX typu SDR ktory bedziesz sterowal z komputera poprzez karte dzwiekowa

http://www.sp2dmb.cba.pl/avala.html

Piotr sp2dmb sprzedaje obecnie plytki do Avala-01 i filtrow pasmowych
Jak dlozysz do tego jakis generator na Si570 (koszt ok 70 zl) to masz szanse miec pasma na tym TRX od 160 m do 10 m.
http://www.sp2dmb.cba.pl/proj.html (szukaj Uniwersalne VFO na Si570 )
Zanim zdobedzisz Si570 mozesz skorzystac z generatorow kwarcowych przelaczanych. Czestotliwosc generatora muis byc x4 od czestotliwosci odbieranej np jesli chcesz sluchac na 40m szukasz kwarcu 28.6 Mhz bedziesz mial srodkowa czestotliwosc 7.150 Mhz +/- krok probkowania karty dzwiekowej przy np Xonar DG/DS 96 Khz masz objete wycinke popularny z polskimi stacjami itd. Oczywiscie Si570 zalatwia cala sprawe i masz plynne przestrajanie po calym zakresie

Mozesz zamowic tez za 12$ koszt razem z przesylka do Polski
http://www.qrp-labs.com/index.php?route=...duct_id=80
synteza chodzi do 160 Mhz wiec masz plynna regulacje odbiornika TRX od 10kHz do 30 Mhz

73 Waldek
http://www.qrz.com/db/SP2ONG
(Ten post był ostatnio modyfikowany: 02-01-2015 20:24 przez SP2ONG.)
02-01-2015 20:02
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9NJE Offline
Przemek
**

Liczba postów: 92
Dołączył: 23-03-2010
Post: #3
RE: Kilkupasmowy transciver KF...
(02-01-2015 20:02)SP2ONG napisał(a):  Mozesz zamowic tez za 12$ koszt razem z przesylka do Polski
http://www.qrp-labs.com/index.php?route=...duct_id=80
synteza chodzi do 160 Mhz wiec masz plynna regulacje odbiornika TRX od 10kHz do 30 Mhz

Tylko musisz pamiętać, że do tego moduliku będziesz jeszcze potrzebował sterowanie. Ale tu akurat mogę troszkę pomóc Smile Zaglądnij tu: http://sq9nje.pl/sterownik-syntezy-si535...nikow-sdr/ Z tego co pamiętam trochę programujesz w Arduino, więc będziesz mógł sobie tez pogrzebać w kodzie i dostosować do własnych potrzeb.

A jak nie SDR, to może Omega? Tylko nie wiem jak z Twoim budżetem...

Trzymam kciuki!

Przemek SQ9NJE
http://www.sq9nje.pl
02-01-2015 20:21
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2ONG Offline
Waldek
*

Liczba postów: 44
Dołączył: 22-10-2013
Post: #4
RE: Kilkupasmowy transciver KF...
(02-01-2015 20:21)SQ9NJE napisał(a):  Tylko musisz pamiętać, że do tego moduliku będziesz jeszcze potrzebował sterowanie. Ale tu akurat mogę troszkę pomóc Smile Zaglądnij tu: http://sq9nje.pl/sterownik-syntezy-si535...nikow-sdr/ Z tego co pamiętam trochę programujesz w Arduino, więc będziesz mógł sobie tez pogrzebać w kodzie i dostosować do własnych potrzeb.

Dzieki za link w sumie tak zapomnialem dodac ze sam modul Sixxx to za malo :-) ale twoje rozwiazanie jest uzupelnieniem do tego modulu z za 12$ :-)

73 Waldek
http://www.qrz.com/db/SP2ONG
02-01-2015 20:29
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SO3ALG Offline
Nikoloz
***

Liczba postów: 152
Dołączył: 07-10-2013
Post: #5
RE: Kilkupasmowy transciver KF...
Dziękuję wam drodzy koledzy za zainteresowanie tematem, pomyślę nad tym.
Na falach krótkich potrzebne jest mi jeszcze jedno pasmo(poza amatorskim).
Czy te SDR-y obsługują modulacje LSB, USB i AM ?

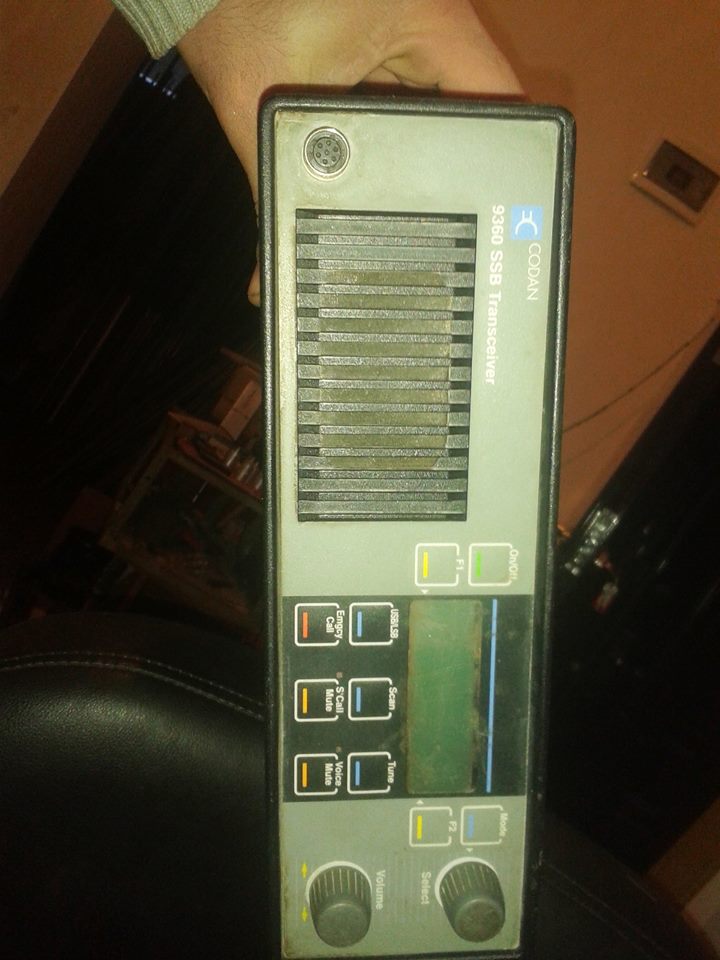

Tak na jako offtopic, widzieliście kiedyś takie radio?
Czy znacie jakiegoś kolegę w Polsce, który ma taką radiostację?
Dziadkowie kupili mi w "rodzinnych stronach" to radio za 400 zł, i chciałem porozmawiać z kims w SP kto ma podobne radio(popytać o obsługę itd.)

Jestem w klubie krótkofalowców SP3PGR.
Interesowałem się nadajnikami FM(pasmo 3 metry). Od niedawna interesuję się nadajnikami na fale krótkie.
http://blogiceo.nq.pl/niko/
08-01-2015 20:51
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
GREG Offline
Zaawansowany użytkownik
****

Liczba postów: 265
Dołączył: 18-11-2010
Post: #6
RE: Kilkupasmowy transciver KF...
Czesc!
Polecam mcHF m0nka czyli DSP + SDR, o który dużo napisaliśmy na tym forum:
http://sp-hm.pl/thread-1984.html
oraz na forum Yahoo : https://uk.groups.yahoo.com/neo/groups/M0NKA-mcHF/

Zakres od 3,5 - 30Mhz TRX, RX - 1,8Mhz
Płytki są coraz bardziej dopieszczane, Clint pracuje nad softem. Myślę, że bedziesz miał dużo satysfakcji z montażu i użytkowania.
Nasz Kolega Artur SP3OSJ skonstruował do układu DSP trx na 50, 70MHz i 2m.
Dodam, ze obsługuje AM, USB, LSB, CV. FM będzie w przyszłości dla standardowego mcHF.

Pozdrawiam
Grzegorz
08-01-2015 21:34
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9MRN Offline
MAc
*****

Liczba postów: 764
Dołączył: 29-08-2009
Post: #7
RE: Kilkupasmowy transciver KF...
codan:
http://www.radioscanner.ru/forum/topic46731.html

https://www.youtube.com/watch?v=PCJgAEoR0w8

MAc
mrn

Zjazd Techniczny Burzenin 2019
5-8 września 2019r.
(Ten post był ostatnio modyfikowany: 08-01-2015 22:17 przez SP9MRN.)
08-01-2015 22:17
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SO3ALG Offline
Nikoloz
***

Liczba postów: 152
Dołączył: 07-10-2013
Post: #8
RE: Kilkupasmowy transciver KF...
Bardzo mi się podoba ten mcHF. Świetnie wygląda nawet bez obudowy Smile .
O ile zlutować elementy smd to latwośc i przyjemnosc, to ten procesor stm zachecajaco do lutowania nie wygląda...
No cóż, ktoś na pewno z kolegów w okolicy mi pomoże w lutowaniu tego potwora...
Czy jest ktoś w SP kto zajmuje sie dystrybucją tych płytek?

Jestem w klubie krótkofalowców SP3PGR.
Interesowałem się nadajnikami FM(pasmo 3 metry). Od niedawna interesuję się nadajnikami na fale krótkie.
http://blogiceo.nq.pl/niko/
09-01-2015 0:22
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
