Galeria urządzeń Home made
Proponuję zamieszczanie w tym temacie zdjęć oraz krótkich opisów wykonanych konstrukcji i urządzeń.
17-06-2009 23:25
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5FCS Offline
Adam
*****

Liczba postów: 1,071
Dołączył: 02-02-2009
Post: #2
RE: Galeria urządzeń Home made

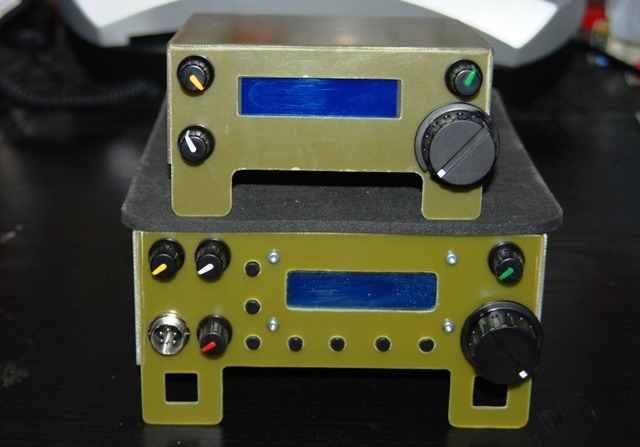

Skromne dwa urządzenia wykonanie w ramach spotkań home made z przeznaczeniem dla nasłuchowców. Mniejszy to odbiornik na pasmo 80 m według F6BQU, większy to ten sam odbiornik rozbudowany o tor nadawczy oraz nową skalę cyfrową. Na podstawie tych urządzeń kilku Kolegów buduje swoje urządzenia. Konstrukcje proste ale bardzo potrzebne na początek jako wzorce dla mniej doświadczonych radioamatorów.


Załączone pliki Miniatury
18-06-2009 21:00
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3RAF Offline
Robert
***

Liczba postów: 111
Dołączył: 02-07-2009
Post: #3
RE: Galeria urządzeń Home made
Mam przyjemność przedstawić dwie moje konstrukcje. Jest to prosty TRX QRP SSB na pasmo 80 metrów "Proteus" oraz wzmacniacz mocy "Tajfun". Transceiver jest nieco "przekombinowany" (można wykonać podobne urządzenie znacznie prościej), ale w końcu chodziło o dobrą zabawę z układem MC3362 Wink

Szczegółowe opisy tych urządzeń można znaleźć na mojej stronie : http://www.sp3raf.pl.tl

73! Robert SP3RAF


Załączone pliki Miniatury
İmage İmage
16-07-2009 21:42
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4CTK Offline
Grzegorz
***

Liczba postów: 138
Dołączył: 13-07-2009
Post: #4
Music RE: Galeria urządzeń Home made

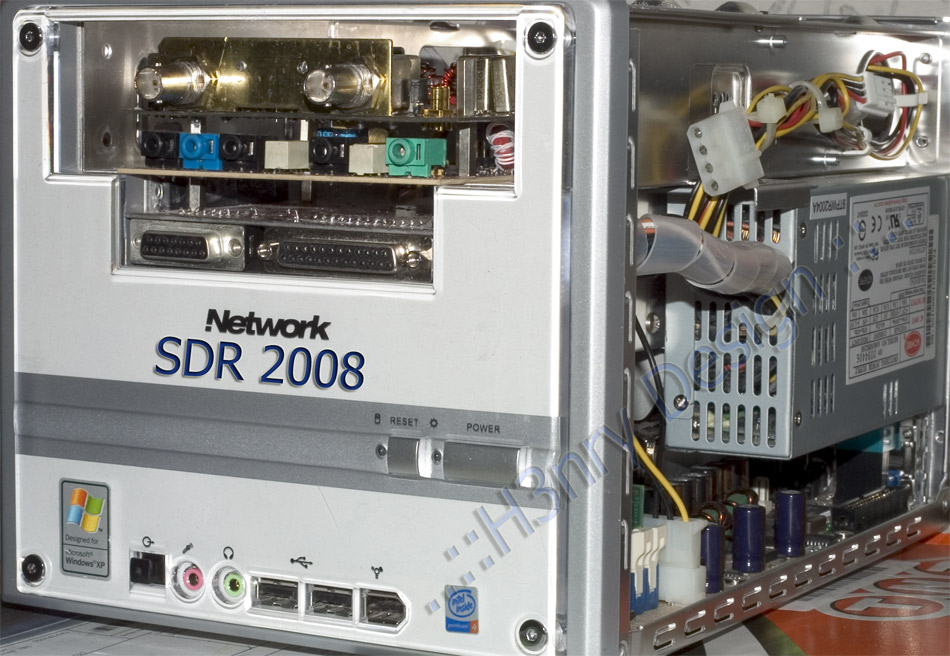

Klon SDR-1000 w ciągłej przebudowie ....
Zasadniczo nie mam zdjęcia całości ale przy okazji jak rozbiorę opakowanie to zamieszczę fotę .
PCB po metalizacji (rurka srebrna )Big Grin SDR_pcb
Kolejny DDS "na kanapkę" http://graphit.pl/H3/DDS_1000.jpg

Krótki film .... 80m_high
Niestety audio zgrywane z monitorów mikrofonem wbudowanym ;/
Na deser ESSB Made in SU Focus
oraz Ken W3JK
W przyszłości stanie jako web SDR na wsi ...to jeden z kilku większych projektów który nie trafił w okolice kosza .


Załączone pliki Miniatury
(Ten post był ostatnio modyfikowany: 17-07-2009 22:05 przez SQ4CTK.)
17-07-2009 17:44
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6FMY
Unregistered


Post: #5
RE: Galeria urządzeń Home made

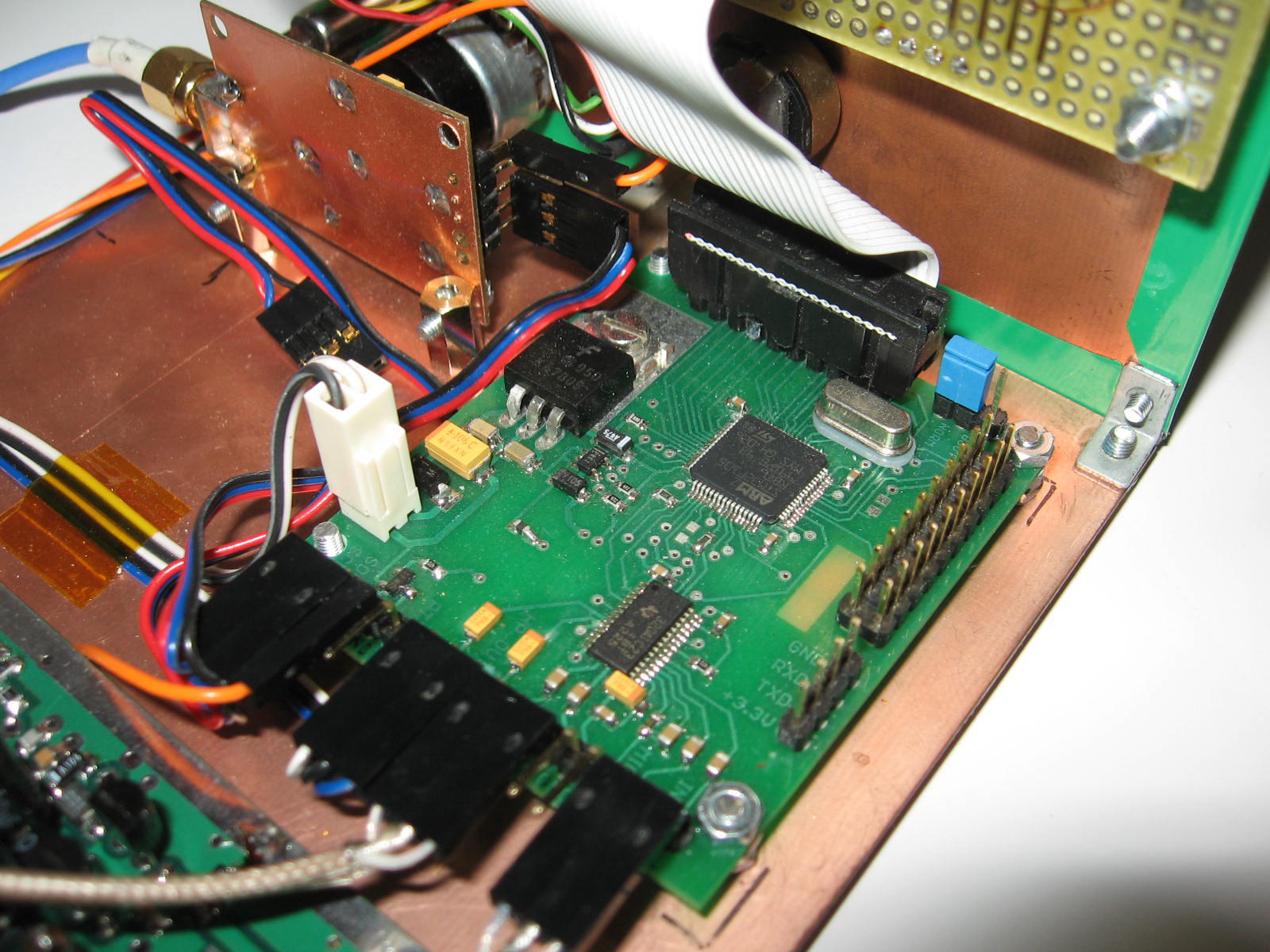

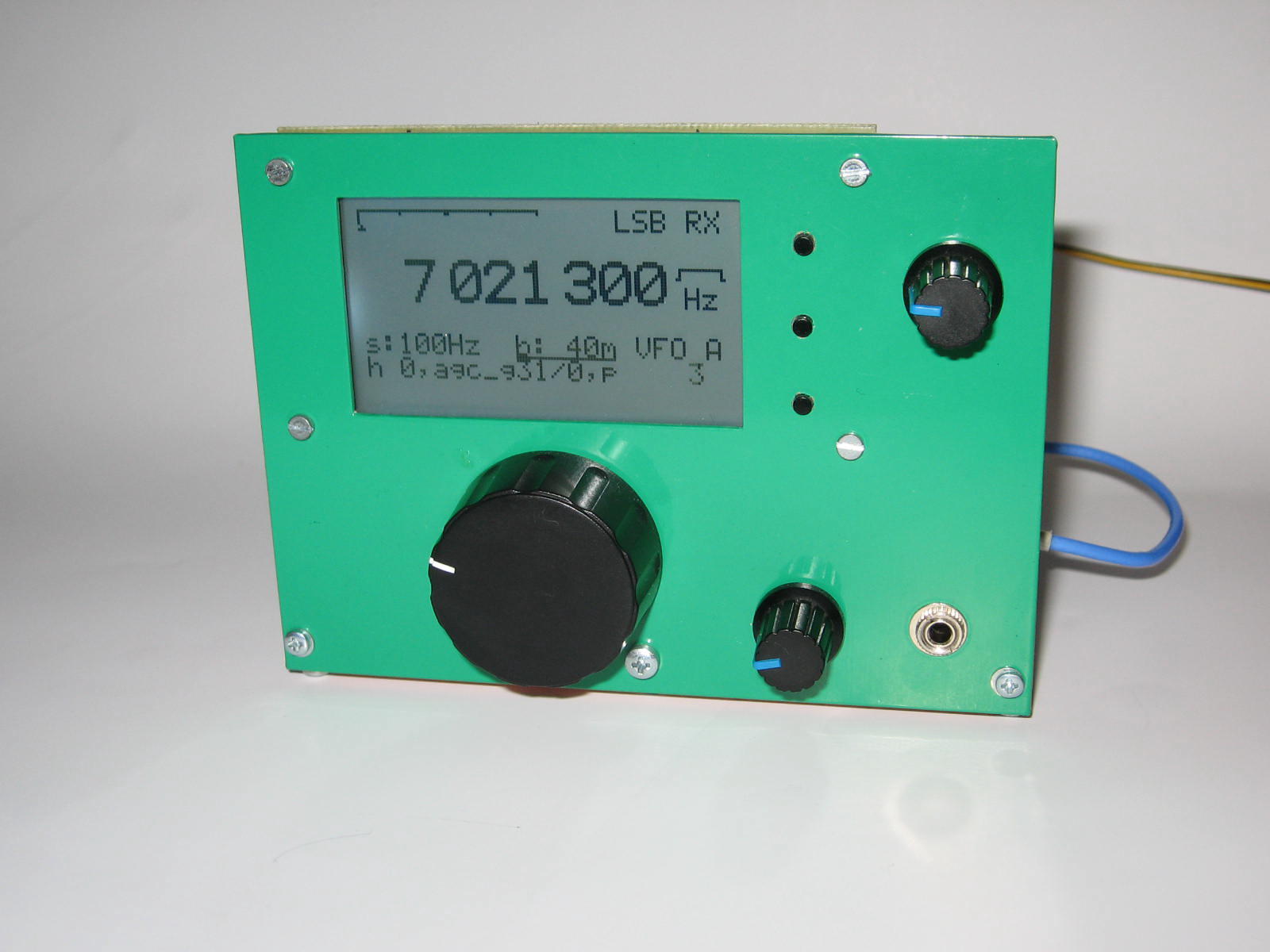

Do galerii chciałbym dodać swój projekt. Jest to samodzielny "trx" SDR. Obróbka sygnału zrealizowana w mikrokontrolerze 32-bit Cortex M3 od ST (taktowany 74MHz). Kodek to TLV320AIC23 (16-bit, częstotliwość próbkowania 8kHz). Filtry FIR mają 200 współczynników. Jest proste cyfrowe ARW.

Synteza na SI570 LVDS, płytka "trx sdr" to projekt Rafała sq4avs.

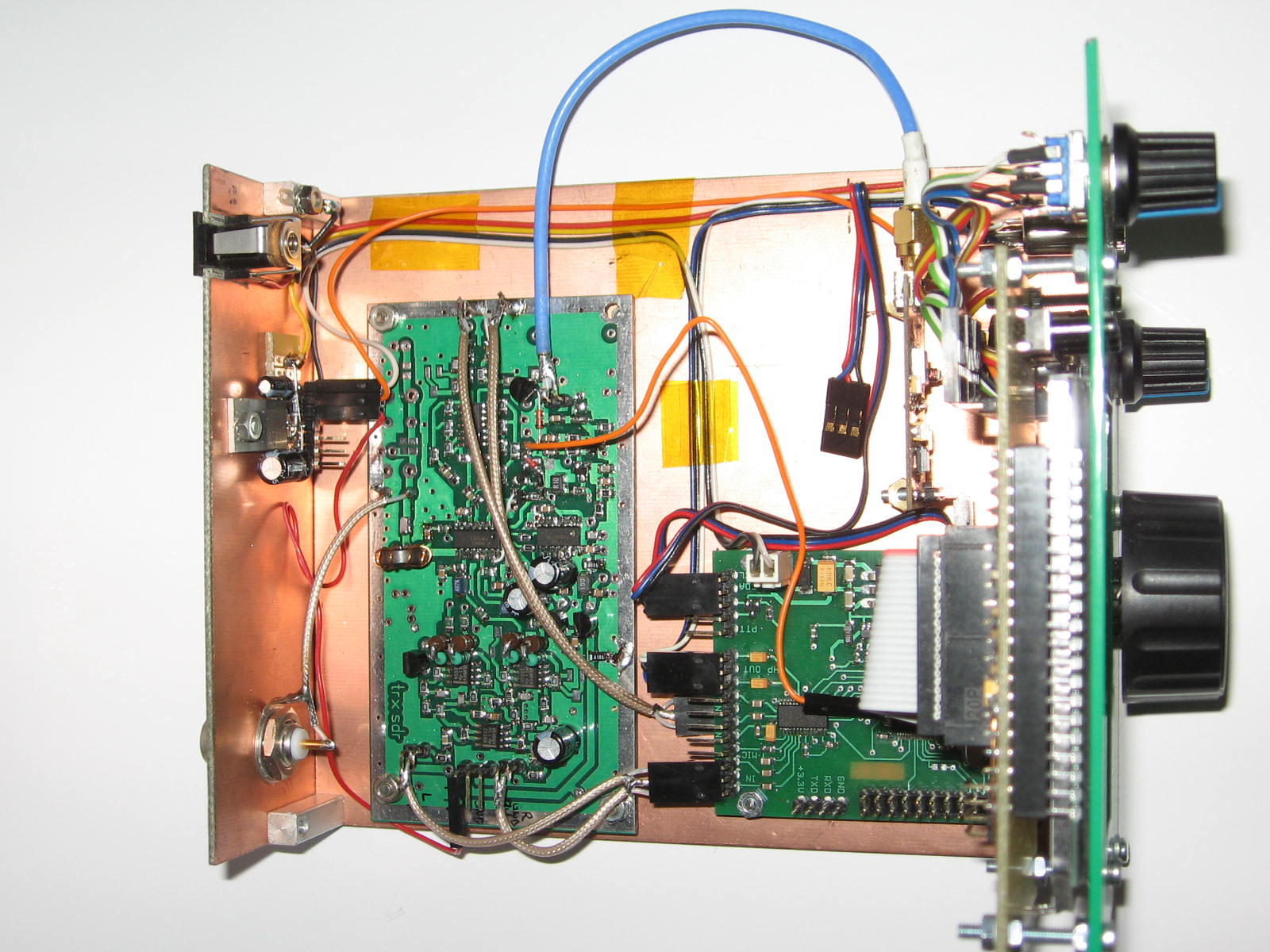

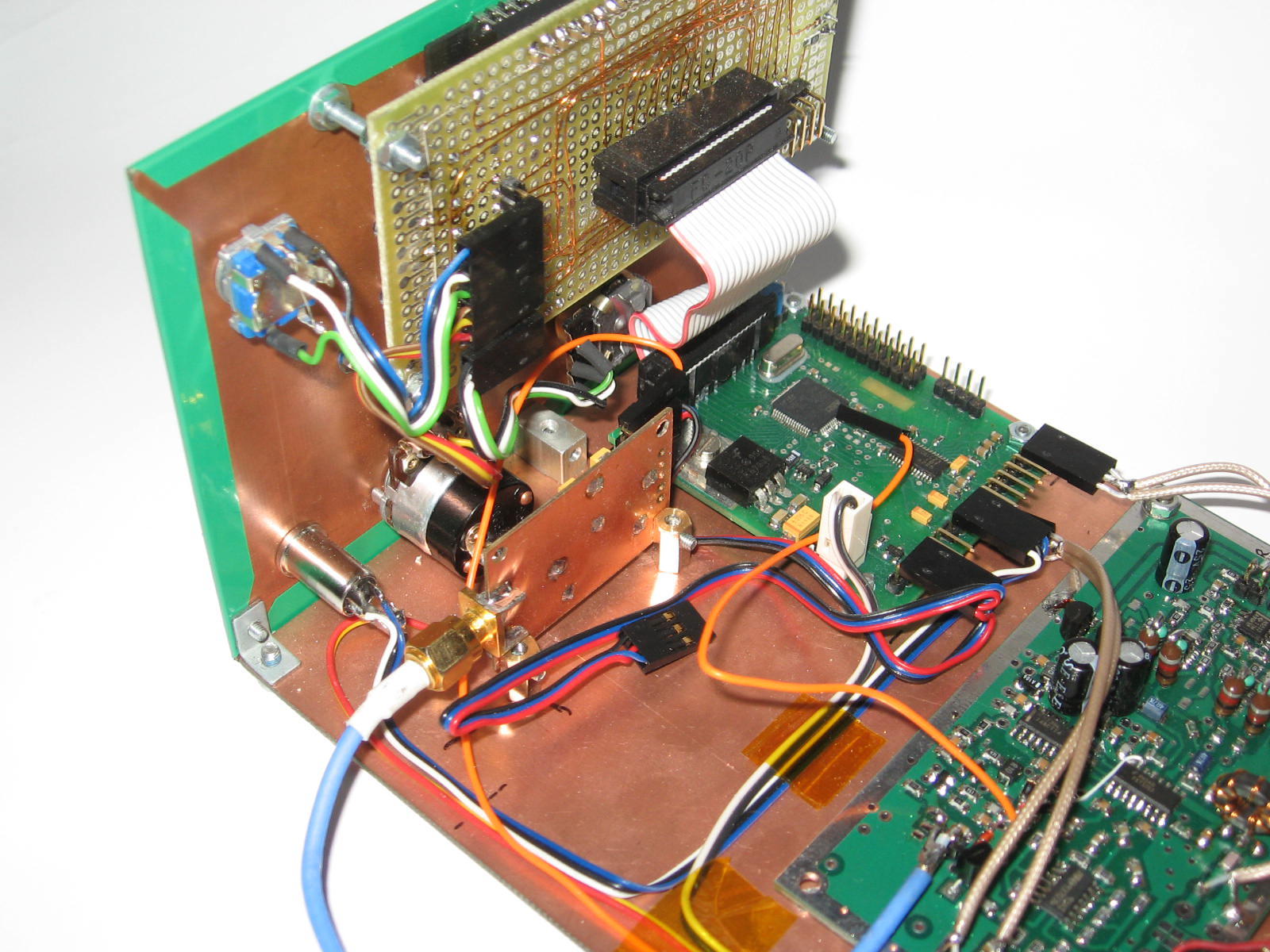

Na zdjęciach nie ma końcówki mocy na 2xIRF510 (będzie mocowana jako tylna ścianka trx-a). Filtry pasmowe sterowane po I2C niestety okazały się badziewiem i muszą zostać wykonane od nowa. Filtry dolnoprzepustowe (wg CDG2000) są na razie w wersji prototypowej - przełączanie poprzez przestawianie zworek.

Roboty jeszcze trochę jest (przede wszystkim nowa obudowa, ta powstała na potrzeby prototypu z laminatu 1.5mm), stany nieustalone przy przełączaniu rx/tx, filtry BPF/LPF (docelowo tylko pasma 3.5, 7 i 14MHz). Część programowa ukończona i mniej więcej przetestowana.

Odbiór testowany na kilku metrach drutu jest porównywalny to mojego FT817 (cieszy mnie, że nie jest gorzej).
İmage İmage İmage İmage


Załączone pliki
.pdf  sdr_modul_dsp.pdf (Rozmiar: 59.89 KB / Pobrań: 2237)
