Miernik SWR poszukuje schematu
EC4AGT Offline
Wojtek
****

Liczba postów: 278
Dołączył: 05-10-2014
Post: #1
Miernik SWR poszukuje schematu
Witam serdecznie

Kiedys zabralem sie za skladanie miernika swr . Schemat i opis mialem zapisany na dysku w komputerze. Niestety , musialem wykasowac dysk . Nie zrobilem kopii i teraz nie mam schematu. Pamietam ze byl na PIC-u ale jakim to teraz nie wiem

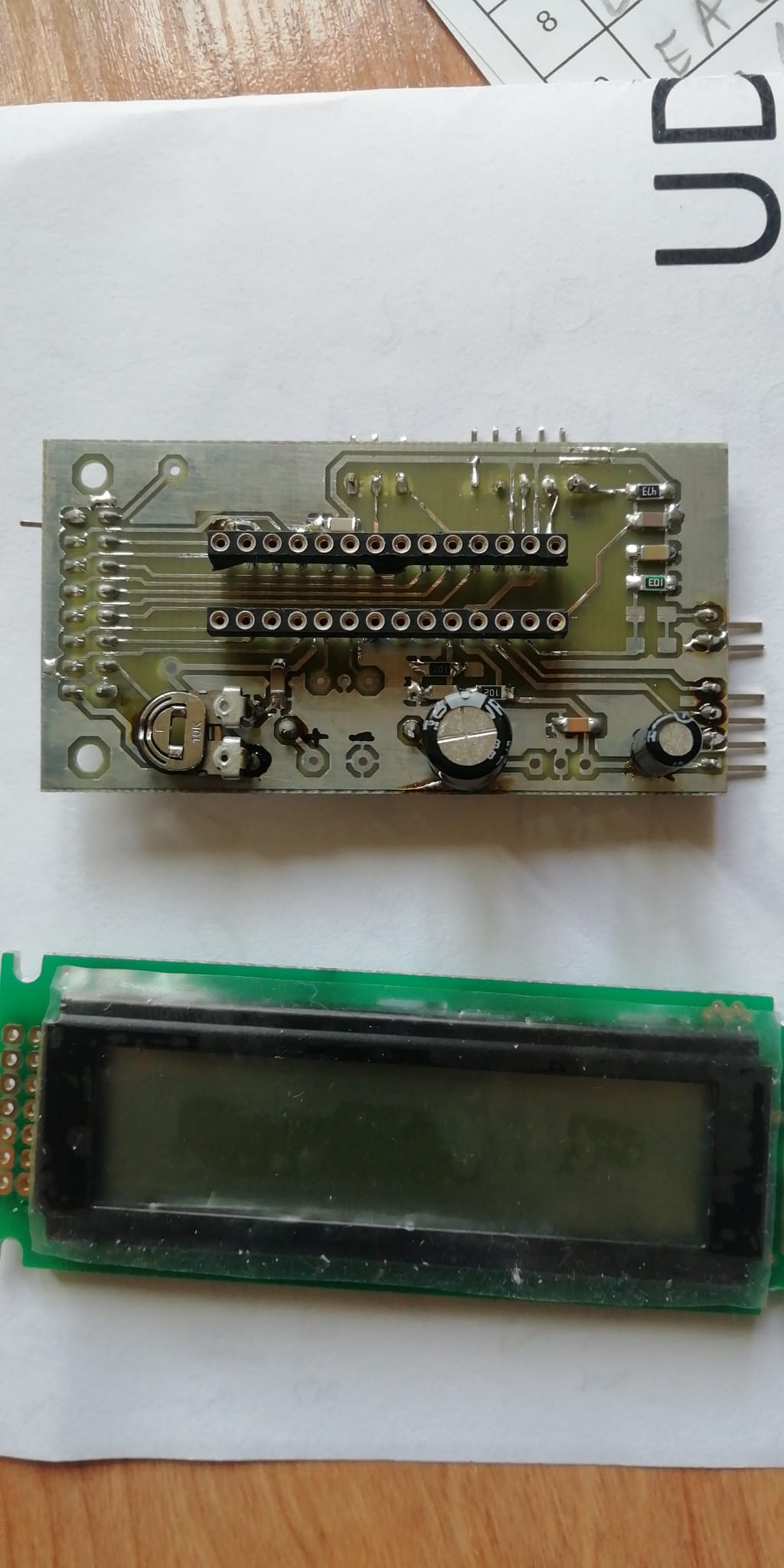

Moze komus z was uda sie ustalic co to za miernik . Dlaczam zdjecie plytki , moze po niej rozpoznacie.


Pozdrawiam i dzieki za pomoc.

Wojtek

Toledo

Hiszpania
15-04-2022 15:28
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8LNG Offline
Początkujący
**

Liczba postów: 76
Dołączył: 13-12-2011
Post: #2
RE: Miernik SWR poszukuje schematu
Witam
To PCB mi wygląda na wattmeter wg. oz2cpu.
Pic 16f876, opisów w sieci jest dużo, bo to bardzo popularny przyrząd.

pozdrawiam
Paweł SP8LNG
(Ten post był ostatnio modyfikowany: 15-04-2022 18:17 przez SP8LNG.)
15-04-2022 18:17
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
EC4AGT Offline
Wojtek
****

Liczba postów: 278
Dołączył: 05-10-2014
Post: #3
RE: Miernik SWR poszukuje schematu
witam
Nie to nie ten miernik

Wojtek

Toledo

Hiszpania
15-04-2022 19:56
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8AQX Offline
Robert
***

Liczba postów: 181
Dołączył: 08-03-2010
Post: #4
RE: Miernik SWR poszukuje schematu
Tak jak pisał Paweł jest to wg oz2cpu

http://www.sp2swj.sp-qrp.pl/OZ2CPU_MW/OZ...tmeter.htm

http://sq8aqx.blogspot.com/
15-04-2022 20:24
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8LNG Offline
Początkujący
**

Liczba postów: 76
Dołączył: 13-12-2011
Post: #5
RE: Miernik SWR poszukuje schematu
Miernik oz2cpu może pracować jako reflektometr, ma dwa wejścia pomiarowe, które też widać na Twojej fotce. Porównaj fotki tego miernika z Twoim grafikę to może zmienisz zdanie. Np tu popatrz:

http://www.jo72.pl/sp3nyf/projekty/mw.htm

pozdrawiam
Paweł SP8LNG
15-04-2022 20:28
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
EC4AGT Offline
Wojtek
****

Liczba postów: 278
Dołączył: 05-10-2014
Post: #6
RE: Miernik SWR poszukuje schematu
Witam

Musze Wam przyznac racje. Nie wiem jak to ogladalem po pierwszej odpowiedzi , bylem na stronie , na ktorej jest opis tego miernika i go nie znalazlem.
Wydaje mi sie , ze chyba gdzies mialem ta mala plytke , trzeba bedzie poszukac

Jescze raz dziekuje Wam za pomoc

Pozdrawiam

Wojtek

Toledo

Hiszpania
15-04-2022 22:29
