GU74B
SQ9GIW Offline


Liczba postów: 3
Dołączył: 09-05-2010
Post: #1
GU74B
Mam na zapas do mojego wzmacniacza GU74B z 89 roku.
Ile czasu wygrzać ją na samym żarzeniu przed włożeniem do PA.

Z góry dzięki za pomoc.

07-08-2019 13:58
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
U.L. Offline
Wacław
**

Liczba postów: 57
Dołączył: 13-02-2019
Post: #2
RE: GU74B
Ja robię to tak jak Jurek sp2ddv.

http://www.mikrofale.iq24.pl/default.asp...mat=132530

Pozdrawiam - Wacław
(Ten post był ostatnio modyfikowany: 07-08-2019 17:00 przez U.L..)
07-08-2019 17:00
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9GIW Offline


Liczba postów: 3
Dołączył: 09-05-2010
Post: #3
RE: GU74B
Dzięki, sposób fajny z autotransformatorem. Ale u mnie chyba nie da rady, za dużo elektroniki jest napakowane we wzmacniaczu.
07-08-2019 17:31
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2SGA Offline
Adam
***

Liczba postów: 110
Dołączył: 10-02-2014
Post: #4
RE: GU74B
Wyjmujesz lampę i podłączasz samo żarzenie

Tu masz przykłady, napięcia i prądy dla lamp.

https://pa0fri.home.xs4all.nl/Lineairs/T...ioning.htm

Pozdrawiam
Adam
SP2SGA
07-08-2019 18:47
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4CTM Offline
Zdzisiek
***

Liczba postów: 119
Dołączył: 21-03-2009
Post: #5
RE: GU74B

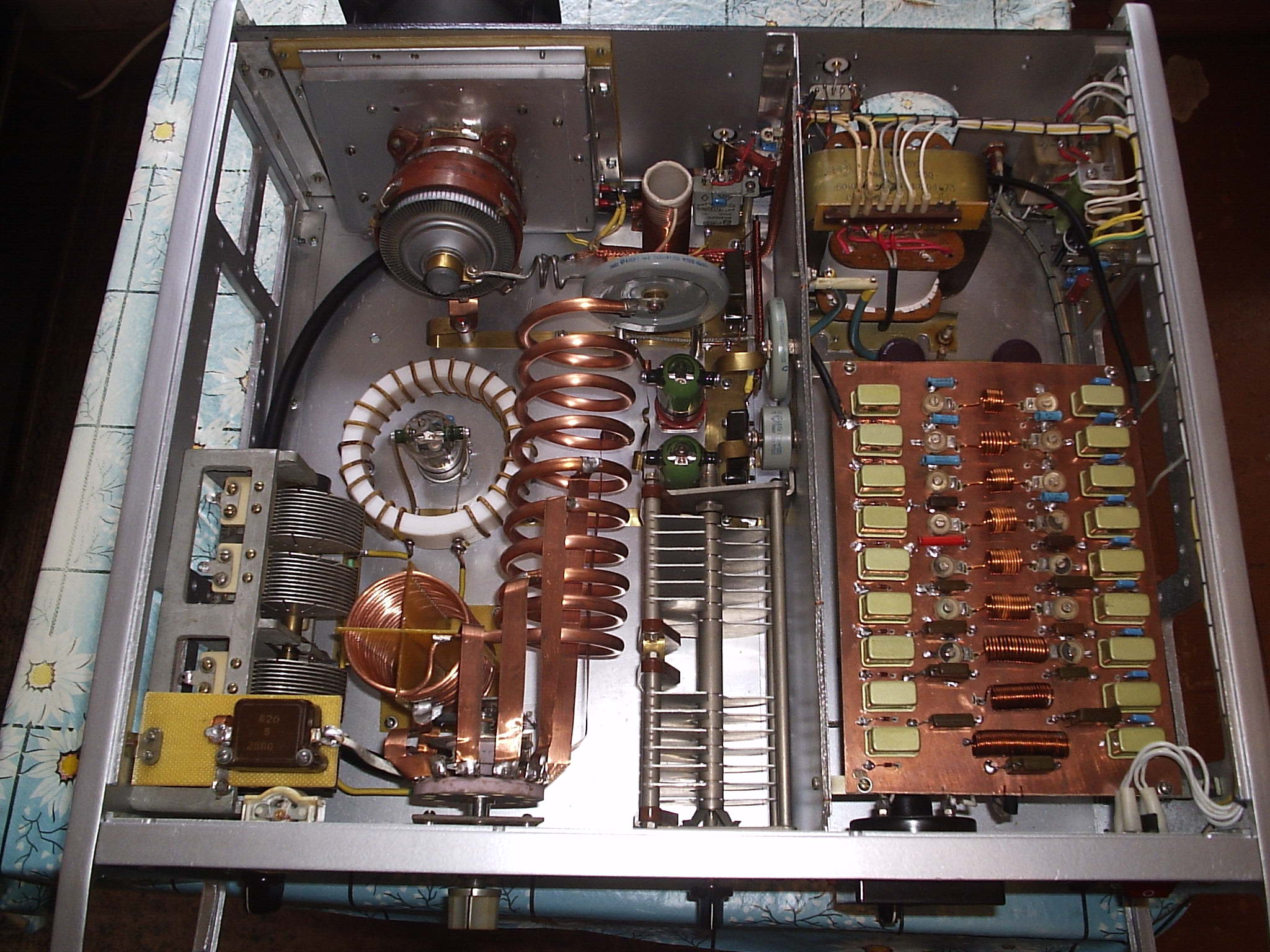

Witam przedstawiam mój świeżo zrobiony wzmacniacz mocy na lampie GU-74B wraz z filtrami pasmowymi
Mój wzmacniacz mocy jest zrobiony na tym schemacie. http://www.cqham.ru/ut2fw_um74.htm


Załączone pliki Miniatury
(Ten post był ostatnio modyfikowany: 24-05-2020 18:19 przez SQ4CTM.)
24-05-2020 10:40
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4CTM Offline
Zdzisiek
***

Liczba postów: 119
Dołączył: 21-03-2009
Post: #6
RE: GU74B
Witam wszystkich mój wzmacniacz mocy robiłem na tym schemacie. http://www.cqham.ru/ut2fw_um74.htm Oczywiście dołożyłem jeszcze filtry pasmowe, moc uzyskałem w zależności od pasma od 1000-1200 Watt
15-06-2020 17:56
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8GSC Offline
Krzysztof
**

Liczba postów: 76
Dołączył: 25-05-2020
Post: #7
RE: GU74B
A to duże białe okragle coś na czym nawinieta jest jakaś cewka to co to jest i co jest w środku?
A jak jest dolączany kondensator 240 p do masy? To te zielone przekaźniki?
(Ten post był ostatnio modyfikowany: 15-06-2020 18:24 przez SP8GSC.)
15-06-2020 18:16
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4CTM Offline
Zdzisiek
***

Liczba postów: 119
Dołączył: 21-03-2009
Post: #8
RE: GU74B
TE białe to jest cewka a te zielone to są kondensatory próżniowe
Krzysztofie popatrz schemat w/w jest w opisie jak jest ten wzmacniacz zrobiony.
(Ten post był ostatnio modyfikowany: 15-06-2020 18:55 przez SQ4CTM.)
15-06-2020 18:50
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8GSC Offline
Krzysztof
**

Liczba postów: 76
Dołączył: 25-05-2020
Post: #9
RE: GU74B
No widzę, że cewka, ale która (do czego). A to co w środku tej cewki to co to jest? Schemat oglądałem, ale to jest tylko podstawowy schemat ideowy.
Myślałem, że kondensator 240pF (ten na wejsciu pi-filra do masy) to któryś z tych szarych ceramicznych dołączany jakimś próżniowym przekaźnikiem. Bo on chyba tylko na 160m pracuje?

---
pod spodem jest opis. Juz widze. To jest cewka L2
(Ten post był ostatnio modyfikowany: 16-06-2020 9:58 przez SP8GSC.)
16-06-2020 9:58
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
