Przyrząd pomiarowy Osa103 mini
SQ8MVY Offline
Paweł
****

Liczba postów: 724
Dołączył: 30-07-2011
Post: #1
Przyrząd pomiarowy Osa103 mini
Witam,

Swego czasu Piotr SP9FKP zwrócił moją uwagę na przyrząd pomiarowy o nazwie Osa103 mini. Jako, że nie posiadałem żadnego urządzenia służącego do pomiaru/strojenia filtrów LPF, BPF, anten, miernika LC zdecydowałem się na zakup.
Trzy tygodnie oczekiwania i jest - maleństwo dotarło.

Urządzenie jest bez obudowy. Wymiary PCB 82 x 53 mm. Złącza mogą być BNC lub SMA - zależy jakie się wybierze przy zamówieniu.

Sercem urządzenia jest układ FPGA od Xilinxa - XC6SLX9. Zarządza on przetwornikiem ADC - AD9288, przetwornikiem DAC - drabinka rezystorowa 12bit z buforem na AD8009, sterowaniem napięciami odniesienia dla w/w przetworników, obsługą 4 wejść cyfrowych, komunikacją z komputerem przez konwerter FT232FL.

Możliwości jak na takie małe urządzenie są dosyć spore. Troszkę danych z dokumentacji:

Maksymalna moc dostarczona do wejścia to 0.15W (22 dBm)
Maksymalne napięcie DC przyłożone na wejście to 3.5V - nie wiem, czy to jest napięcie na wejściu analogowym, czy na wejściach cyfrowych.

- Oscyloskop

1 kanał analogowy, 4 kanały cyfrowe, wirtualny kanał generatora cyfrowego.
Impedancja wejściowa 50 ohm lub 5Kom - wybór za pomocą zworki.
Częstotliwość próbkowania w kanale analogowym 200MHz, czułość wejściowa 0.1V/działkę
Częstotliwość próbkowania kanałów cyforwych do 1.6GHz
Analiza transmisji UART/ RS232


-Generator

Generator od 0.001Hz do 100MHz, do 50MHz nierównomierność amplitudy sygnału mniej niż 0.5db,
Modulacja AM, FM, PM ( ?? ), korekta sin(x)/x
generator impulsów od 5ns do 5s
generator szumu
generator o dowolnym kształcie za pomocą języka skryptowego


- Częstotliwościomierz


- Analizator widma

Obliczany spektogram do 1GHz,
wybór jednostek,
uśrednianie, skalowanie
9 rodzajów przezentacji spektogramu


- VNA

Zakres częstotliwości 100Hz do 100MHz, przy czym od 10kHz do 60MHz zakres dynamiki > 90db,
charakterystyki amplitudy i fazy
Skala liniowa i logarytmiczna


Wektorowy analizator antenowy

Częstotliwość pomiaru od 10Khz do 100 MHz
Kalibracja OSL
pomiar SWR, Return Loss dla impedancji 25, 50, 75, 100 ohm
matematyczne odejmowanie kabla połączeniowego
Obliczenia dla SWR, Return Loss, Q, R, Xs, |Z|, Faza Z, Rp, Xp


Miernik LC

Pomiar pojemności od 0.5pF do 30000uF
Zakres pomiaru impedancji ESR od ( C > 0.5uF ) 50 miliohm do 1Kohm
Zakres pomiaru indukcyjności 50nH do 3H

Odbiornik SDR

Dostępna wtyczka do programu HDSDR

W/W parametry zostały przetłumaczone z rosyjskiego manuala, więc mogą zawierać pewne nieścisłości lub błędy.

Całością zarządza się poprzez dedykowane oprogramowanie, które pracuje pod windowsami oraz za pomocą WINE pod Linuksem

Na chwilę obecną, ze względu na moją niewielką wiedzę dotyczącą pomiarów, jak i obsługi oprogramowania nie jestem w stanie przedstawić żadnych pomiarów. Jeżeli tylko znajdę chwilę czasu na zgłębienie tej tematyki, uzupełnię wpis o dodatkowe informacje.

Przy dobieraniu obudowy, należy mieć na uwadze, że układ FPGA oraz przetwornik ADC podczas pracy nagrzewa się trochę. Radiatorek na w/w układy nie zaszkodzi.


Więcej informacji na temat urządzenia można znaleźć na rosyjskim forum cqham w temacie Osa103 mini.

Post ten nie ma charakteru reklamowego ani handlowego. Chciałem zaprezentować odrobinę urządzenie którego posiadaczem od kilku dni jestem, a możliwości w stosunku do ceny są dosyć spore.

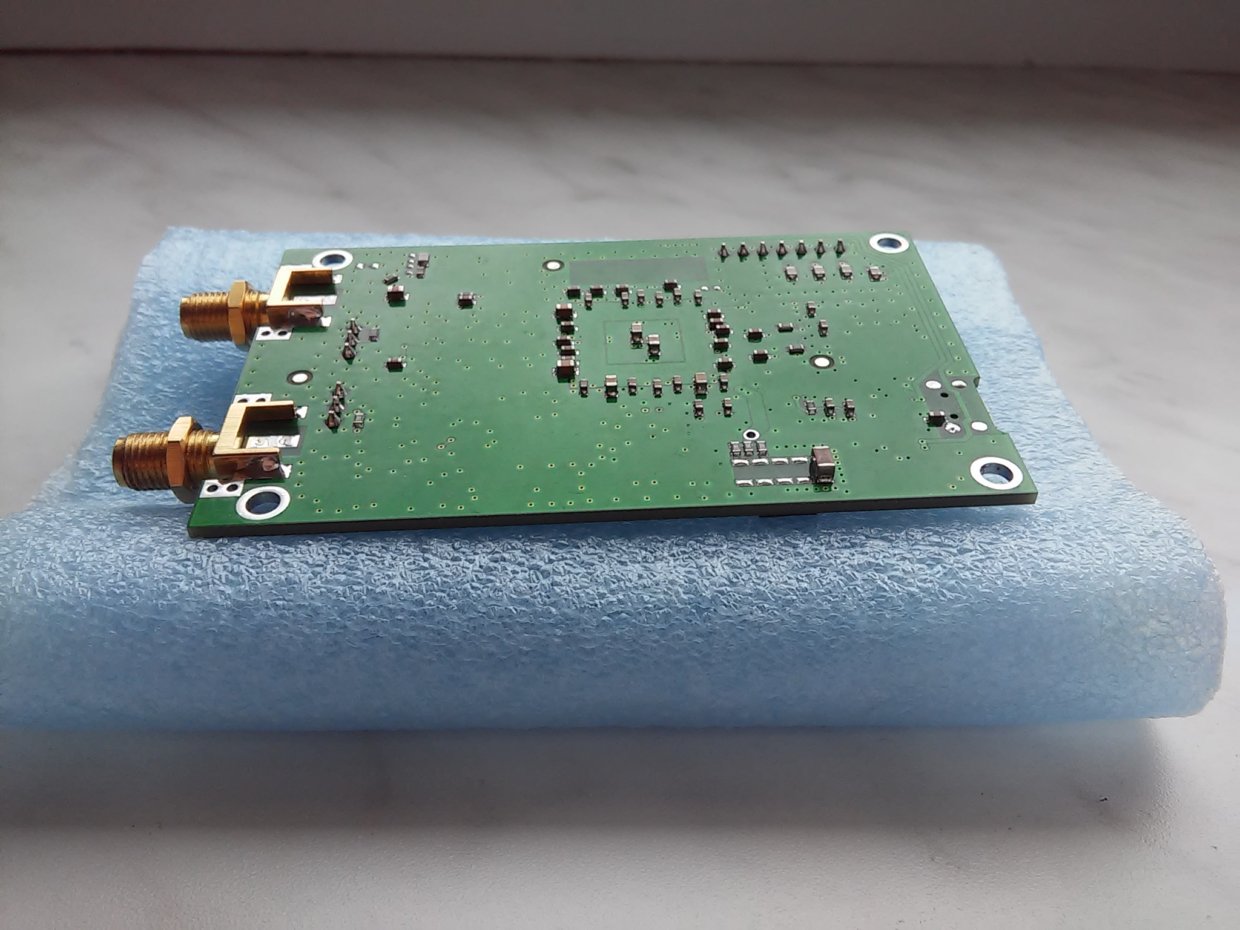

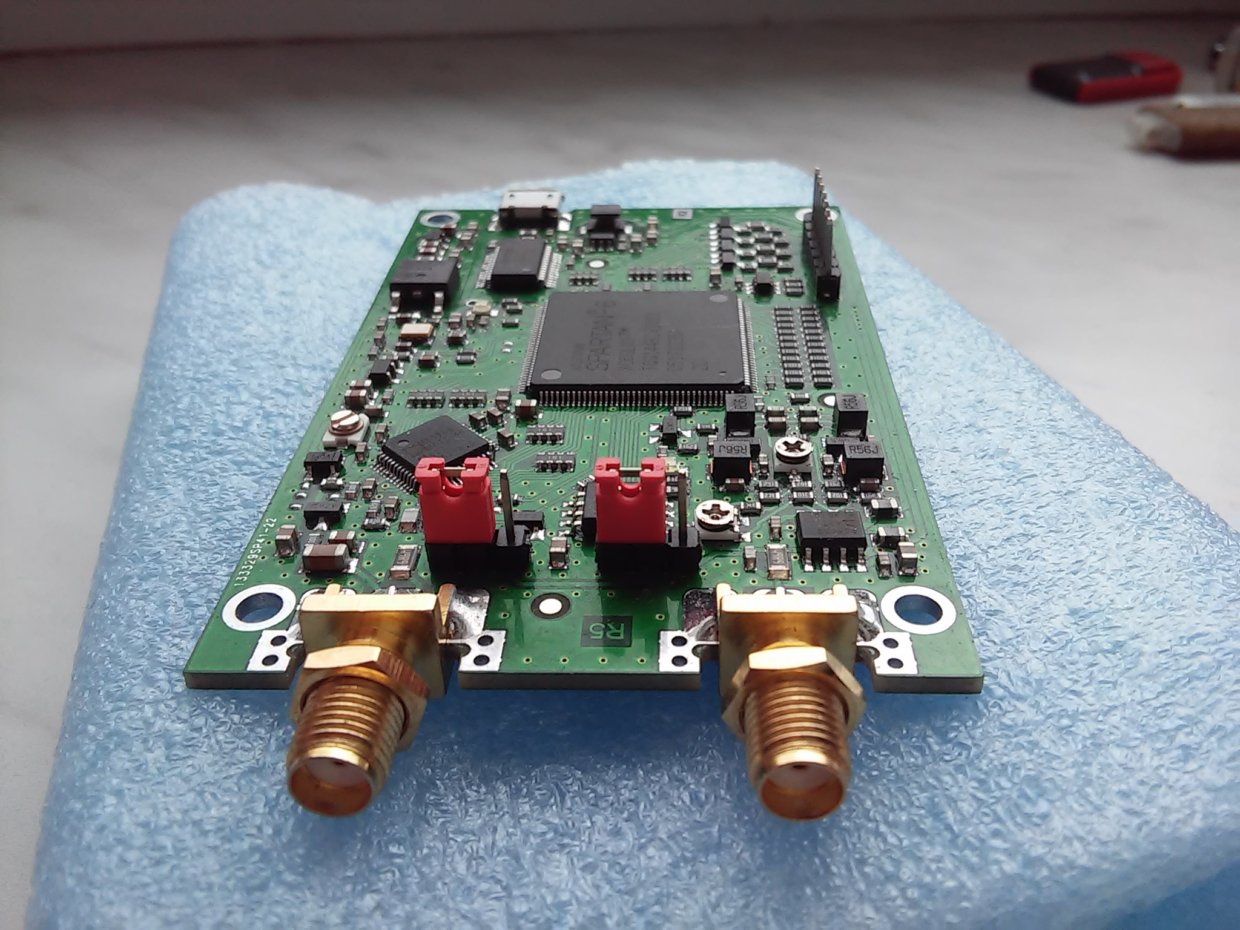

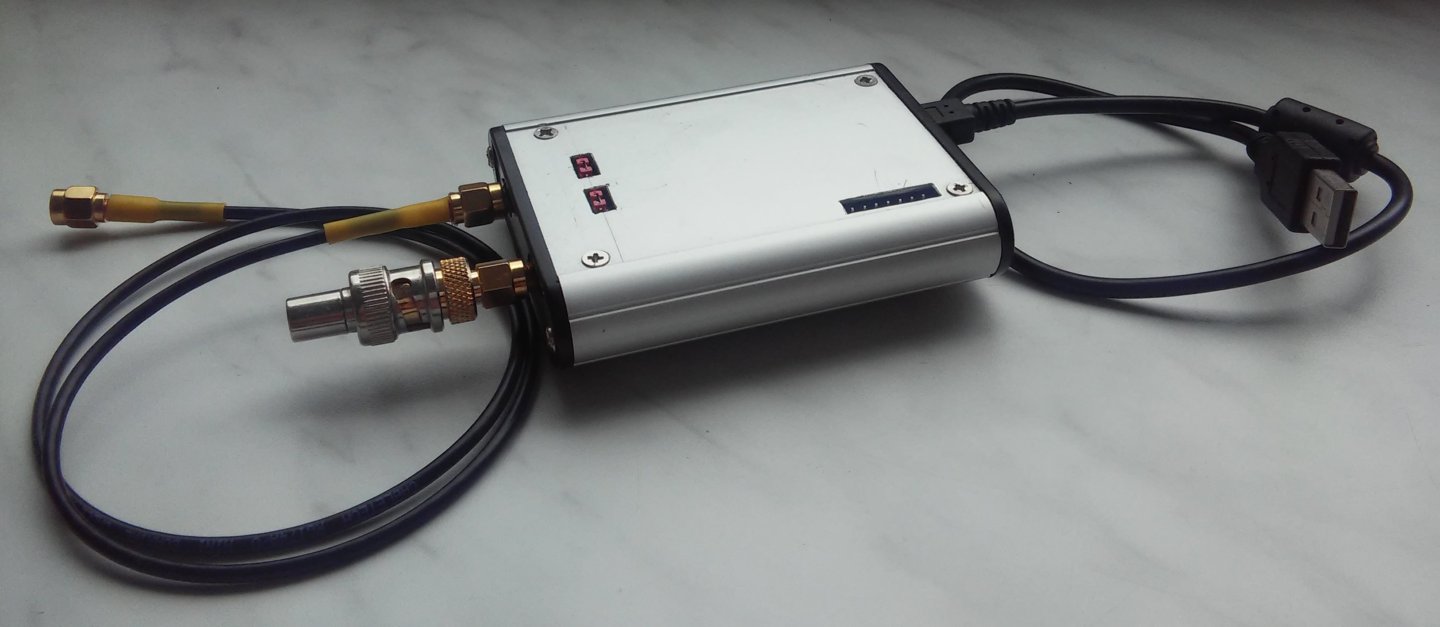

Na koniec kilka fotek opisanego maleństwa
İmage İmage İmage İmage

73 Paweł
(Ten post był ostatnio modyfikowany: 14-04-2017 16:17 przez SQ8MVY.)
14-04-2017 16:15
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3GO Offline
Rafał
***

Liczba postów: 182
Dołączył: 15-04-2015
Post: #2
RE: Przyrząd pomiarowy Osa103 mini
Bardzo ciekawe urządzenie!
Czy protokół komunikacji z komputerem jest otwarty i gdzieś opisany? (najlepiej po angielsku, bo cyrylicy nie czytam Wink
Jakie oprogramowanie jest używane do komunikacji z tym urządzeniem?
Zastosowanie FPGA wróży spore możliwości, choć wszystko zależy od oprogramowania... Smile
Ile to kosztuje i gdzie można kupić?

Pozdrawiam,
Rafał SP3GO
15-04-2017 0:00
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8MVY Offline
Paweł
****

Liczba postów: 724
Dołączył: 30-07-2011
Post: #3
RE: Przyrząd pomiarowy Osa103 mini
Witam,

Opisu protokołu nie znalazłem i prawdopodobnie nie jest upubliczniony.
W tym rozwiązaniu matryca FPGA jest konfigurowana "w locie" przez oprogramowanie sterujące i traci zawartość po wyłączeniu zasilania.
Jest to ciekawe podejście, bo nie trzeba się martwić o liczbę cykli zapisu pamięci konfiguracyjnej. Z tego też powodu, prawdopodobnie protokół, nawet jak byłby znany, to jest nieprzydatny.
Z drugiej strony, nie trzeba się martwić o samodzielną aktualizację firmware dla FPGA, jeżeli dojdą nowe funkcje lub zostaną poprawione jakieś błędy. Firmware dla FPGA zaszyte jest w oprogramowaniu sterującym

Oprogramowanie, dokumentacja, schemat, manual jest dostępne na forum cqham.ru
Jest to, na dzień dzisiejszy, bardzo rozbudowany temat.
Samo urządzenie jest zabezpieczone sprzętowo przed powielaniem. Nie aktywowane działa około 20 sekund od włączenia.

Osa103 mini zakupić można tylko bezpośrednio u autora urządzenia kontaktując się poprzez system PW w/w forum, lub poprzez adres email. Cena jest zależna od wybranych gniazd przyłączeniowych i oscyluje na poziomie analizatora NWT500 od chińczyków.

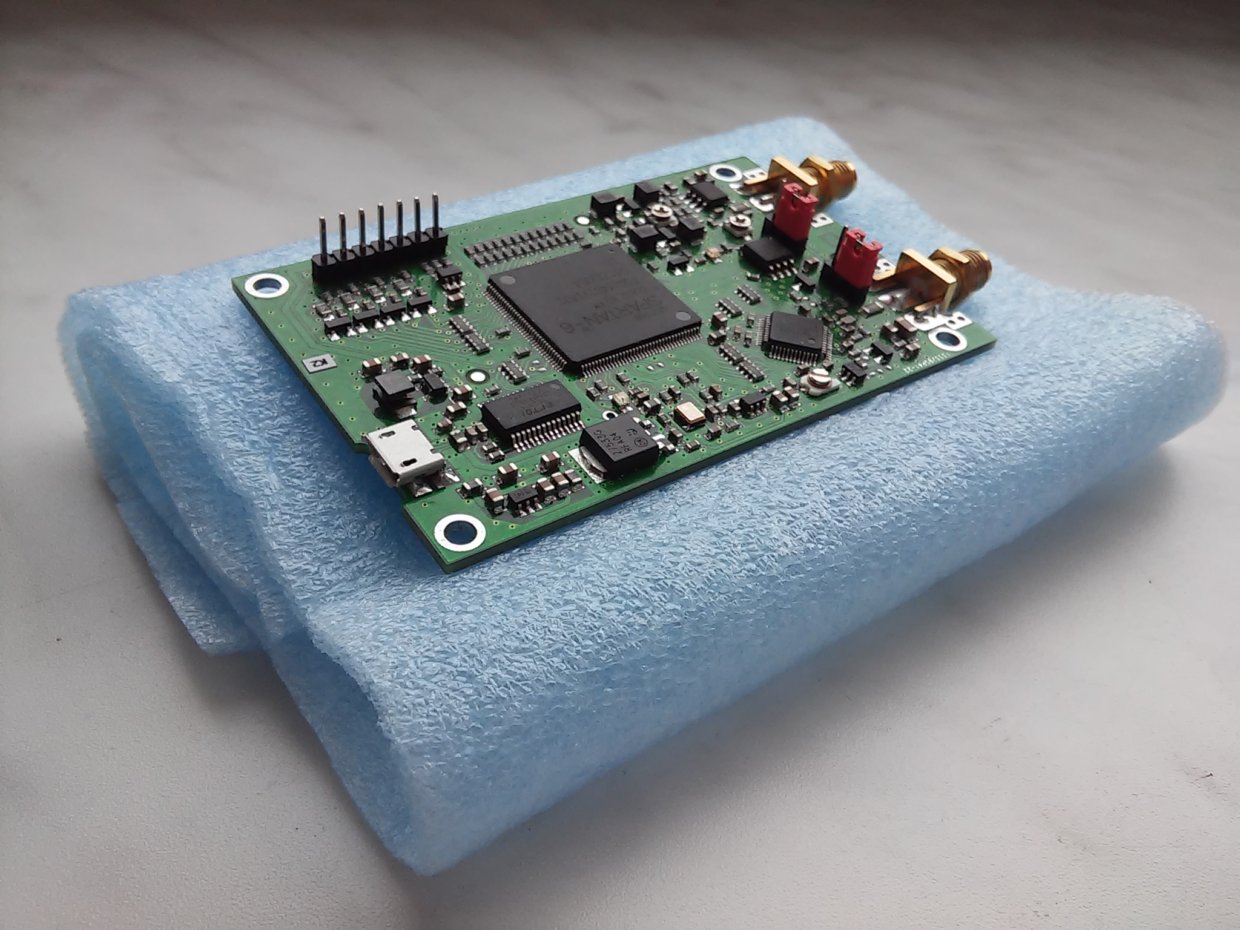

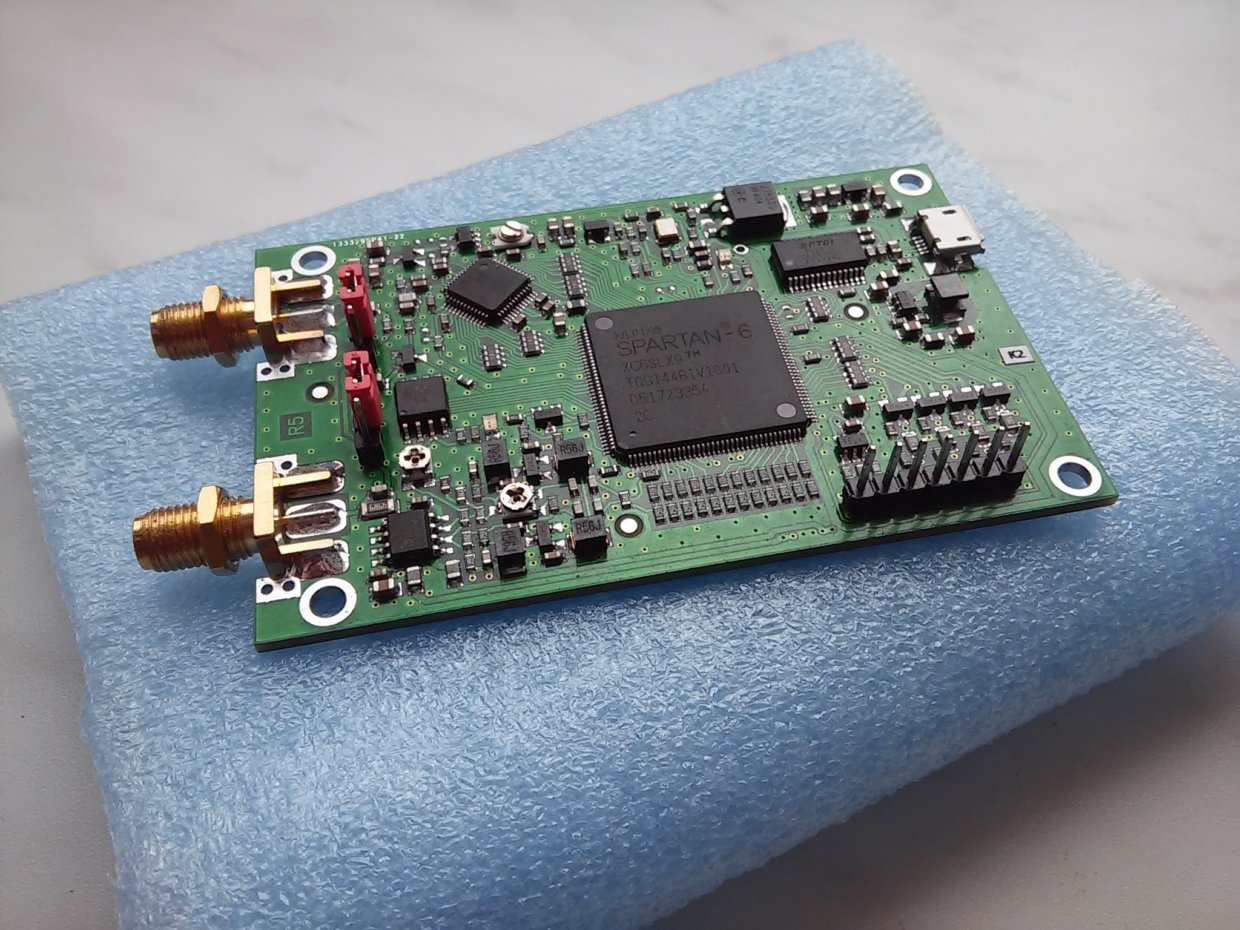

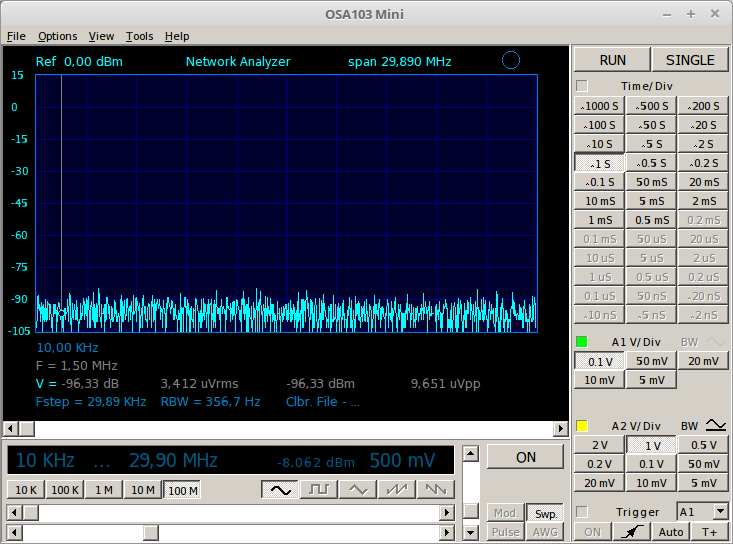

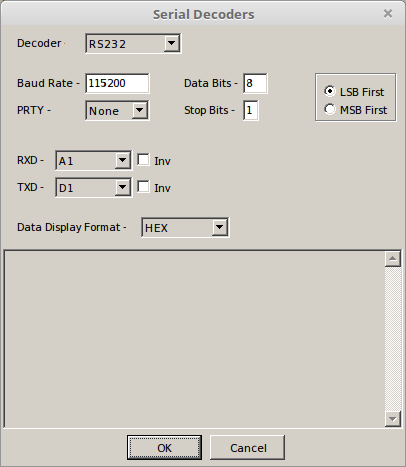

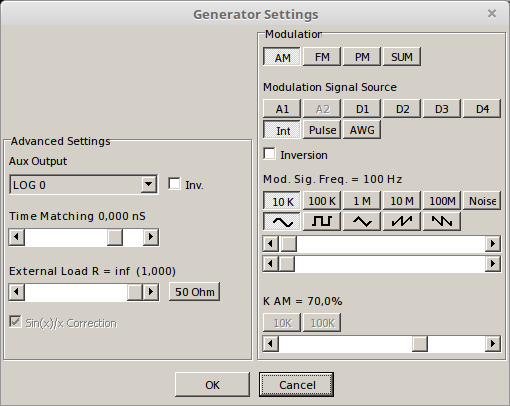

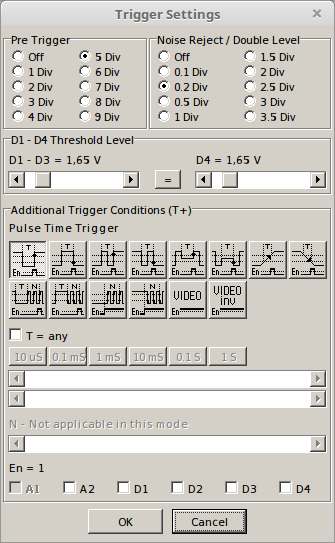

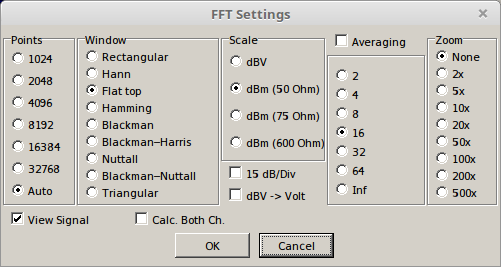

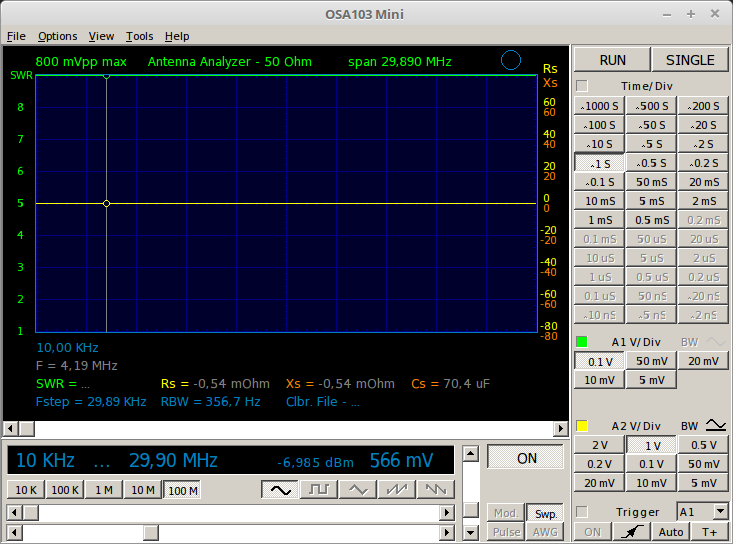

Kilka fotek:
İmage İmage İmage İmage İmage İmage

73 Paweł
(Ten post był ostatnio modyfikowany: 15-04-2017 9:27 przez SQ8MVY.)
15-04-2017 9:26
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
UK8ADI Offline


Liczba postów: 2
Dołączył: 26-07-2009
Post: #4
RE: Przyrząd pomiarowy Osa103 mini
Przeczytaj wiadomości: "Приёмник с прямой оцифровкой на базе OSAmini".

Nowy plik ExtIO_Osa.dll. Tryb transmisji. Korekty i ulepszenia w trybie odbioru.
CW, LSB, USB, AM, NFM. Moc wyjściowa wynosi +5 dBm. Poziom w AM wynosi -1dBm. NFM 3 KHz.

CQHAM.RU->Форум->ТЕХНИЧЕСКИЕ ФОРУМЫ НА CQHAM.RU->Технический кабинет->Приёмник с прямой оцифровкой на базе OSAmini->#57

73! uk8adi
11-09-2017 16:56
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9JXT Offline
Tomek
****

Liczba postów: 493
Dołączył: 05-04-2011
Post: #5
RE: Przyrząd pomiarowy Osa103 mini
A jest gdzieś manual po angielsku? Mój rosyjski w skutek nieużywania prawie całkiem podupadł.

Pzdr!
12-09-2017 8:06
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8MVY Offline
Paweł
****

Liczba postów: 724
Dołączył: 30-07-2011
Post: #6
RE: Przyrząd pomiarowy Osa103 mini
Witam,
Trzeba szukać na forum cqham.ru w w wątku dotyczącym Osy103. Chyba ktoś to tłumaczył na angielski i umieścił jako FAQ w pdf-ie. Jest jeszcze translator google. Radzi sobie przyzwoicie z tłumaczeniem. Ja w taki sposób czytałem manuala.

73 Paweł
12-09-2017 8:30
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4KDM Offline
Nowicjusz
*

Liczba postów: 38
Dołączył: 04-11-2013
Post: #7
RE: Przyrząd pomiarowy Osa103 mini
Nowy pożądany prze zemnie przyrząd. Brendę miał temat na uwadze.

Tomasz 73"
09-01-2018 13:51
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
UK8ADI Offline


Liczba postów: 2
Dołączył: 26-07-2009
Post: #8
RE: Przyrząd pomiarowy Osa103 mini
(12-09-2017 8:06)SQ9JXT napisał(a):  A jest gdzieś manual po angielsku?

http://www.osa103.ru/en/main-page/
27-02-2018 14:03
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8NTP Offline
Andrzej
**

Liczba postów: 71
Dołączył: 30-10-2016
Post: #9
RE: Przyrząd pomiarowy Osa103 mini
(15-04-2017 9:26)SQ8MVY napisał(a):  Samo urządzenie jest zabezpieczone sprzętowo przed powielaniem. Nie aktywowane działa około 20 sekund od włączenia.
Chyba programowo:

Sergey_gh ,
Привет Сергей
Я сделал OSA103 мини - программа работает 23 секунд. Можно купить у вас программа?
С уважением, Ферда OM3LF

Hi, OM3LF!
Got your email. Really impressed by what you did! Of course you should've let me know first, but ok that's fine. I will give you one licence for free. Email me Reg_List.txt file and then I can send you the licence. It would be interesting to look at the photo of your device.

Получил Ваше сообщение. Впечатлён, вышлю Вам одну лицензию бесплатно. Интересно было бы взглянуть на фото устройства.

Mowa jest o pliku :Reg_List.txt
12-05-2018 17:55
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8MVY Offline
Paweł
****

Liczba postów: 724
Dołączył: 30-07-2011
Post: #10
RE: Przyrząd pomiarowy Osa103 mini
Witaj,

W przypadku zakupu gotowego urządzenia, plik licencyjny nie jest potrzebny. Wynika z tego, że jest zaszyty już w urządzeniu. Dla mnie jest to zabezpieczenie sprzętowe.

73 Paweł
