Sterownik do wiertarki do pcb
SP5FCI Offline
Piotr
**

Liczba postów: 69
Dołączył: 20-06-2009
Post: #1
Sterownik do wiertarki do pcb
Witam

Polecam , kto nie zna niech wypróbuje, kto zna niech potwierdzi.
http://www.edw.com.pl/pdf/k07/45_17.pdf
Super sprawa, a jednocześnie bardzo prosta


Pozdrawiam SP5FCI
(Ten post był ostatnio modyfikowany: 10-03-2010 15:43 przez SP5FCI.)
31-01-2010 23:56
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8RHP Offline
Robert
***

Liczba postów: 189
Dołączył: 18-09-2009
Post: #2
RE: Sterownik do wiertarki do pcb
(31-01-2010 23:56)SP5FCI napisał(a):  Witam

Polecam , kto nie zna niech wypróbuje, kto zna niech potwierdzi.
http://www.edw.com.pl/pdf/k07/45_17.pdf
Super sprawa, a jednocześnie bardzo prosta


Pozdrawiam SP5FCI
Witam...

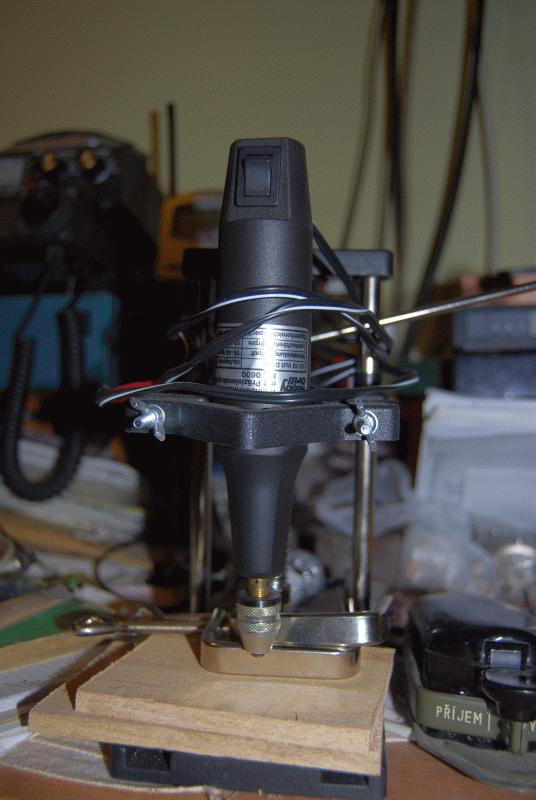

Piotr kozystalem z tego rozwiazania + wiertarka Donau jednak.... NIESAMOWICIE dokladnie nalezy dobrac rezystory R1-R4 ..Sad((( .
Siedzialem troche aby ustawic wartosci , aczkolwiek nie do konca sie to udalo;albo bylo brak obrotow w momencie docisku(obciazenia), albo krecila wolno - juz bez obciazenia ,a przy docisku do pcb dostawala full obrotow, albo szarpala nieskoordynowymi obrotami Smile) .Albo ja nie potrafilem uspokoic tego ukladu albo wiertarka jest nieodpowiedniaSad(( . Dlatego zaryzykowalem kupno statywu i sie wierci.
Moim zdaniem najlepszym wyjsciem bedzie dogranie tego sterownika+ statyw.

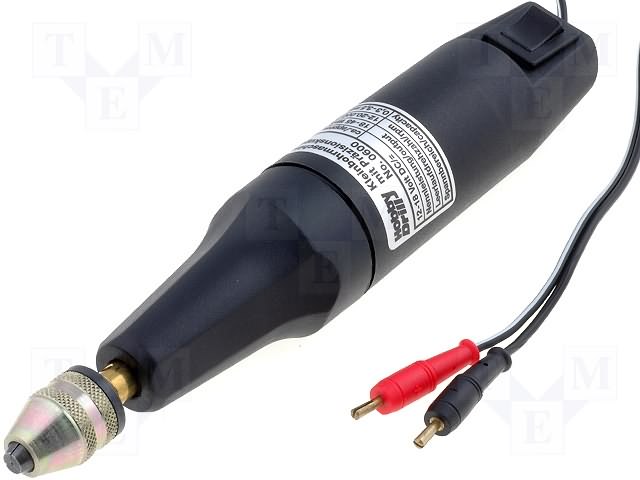

Mam jeszcze dwie stare wiertaki z dawnego DDR by PIKO kupowane w Składnicy Harcerskiej w latach 80-tych...to jest to !!!! tyle ze padly silniczki w obydwochSad(((.Tymi najlepiej sie wiercilo.

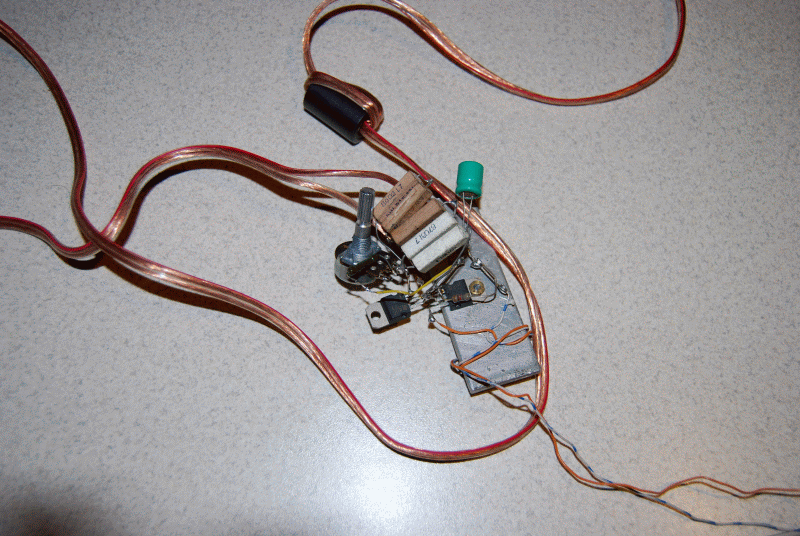

P.S. Uklad zrobiony "na pajaka", bo za prosty uklad aby robic plytke Smile)).


Załączone pliki Miniatury
İmage İmage İmage
(Ten post był ostatnio modyfikowany: 14-01-2011 22:00 przez SP8RHP.)
14-01-2011 21:57
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ADE Offline
Radjoamator.
****

Liczba postów: 485
Dołączył: 05-04-2010
Post: #3
RE: Sterownik do wiertarki do pcb
Podoba się Smile
Małe jest piękne - a otworki wywiercone centralnie w padach poprawiają estetykę a co za tym samopoczucie.

Mam akurat w dyspozycji wypasioną mikro wiertarę PROXXON'a a ona wymaga do zasilania napięcia po mostku czyli z klasycznym prostownikiem jedno lub dwupołówkowym.
Ona ma regulator obrotów oparty na czymś (tyrystor ? ) co musi mieć takie zasilanie tętniące na maksa aby działała regulacja.
Ciekawe czy ten fajny układzik się nada ? Smile

tylko na FM UKF -> Just True Sound Hi-Fi Smile
15-01-2011 1:36
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4BK Offline
Karol
***

Liczba postów: 141
Dołączył: 09-12-2010
Post: #4
RE: Sterownik do wiertarki do pcb
Dorzucę moją wersje sterownika. Nie jest to mój projekt. Znalazłem gdzieś w czeluściach internetu (chyba elektroda). Opracowałem tylko odpowiednia płytkę. Zaprojektowana w Eagle 5.9.0
.rar  Sterownik.rar (Rozmiar: 56.18 KB / Pobrań: 543)
