Trx Angor-75
SP9RTN Offline
Andrzej
*

Liczba postów: 43
Dołączył: 24-02-2010
Post: #1
Trx Angor-75
http://www.radiolamp.ru/shem/trx/?no=1
Lampy 6Ф1П + 1 szt. 6Ж52П, filtr p.cz. elektromechaniczny EMF-500.
Schemat ideowy tutaj:
http://www.radiolamp.ru/shem/trx/shem2.gif
Opublikowany w rosyjskim Radio nr 5/75.
Poszukuję dokładniejszej dokumentacji, w szczególności rysunku płytek drukowanych.
(Ten post był ostatnio modyfikowany: 30-01-2014 13:13 przez SP9RTN.)
30-01-2014 13:13
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9MRN Offline
MAc
*****

Liczba postów: 757
Dołączył: 29-08-2009
Post: #2
RE: Trx Angor-75

.pdf  tube+minitransceiver.pdf (Rozmiar: 117.42 KB / Pobrań: 5845)


http://www.cqham.ru/forum/showthread.php?t=19957

pcb są tu: http://www.radiolamp.ru/shem/trx/pp3.jpg ale do przerysowania

Koledzy ze wschodu sugerują, że była jakaś niemiecka publikacja w Funku i ponoć było PCB ( http://www.cqham.ru/forum/attachment.php...1328609499 )

73
MAc

Zjazd Techniczny Burzenin 2019
5-8 września 2019r.
(Ten post był ostatnio modyfikowany: 30-01-2014 16:29 przez SP9MRN.)
30-01-2014 16:28
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6IFN Offline
Rysio!
****

Liczba postów: 371
Dołączył: 23-03-2010
Post: #3
RE: Trx Angor-75
Proszę bardzo. To co mam, ale w DJVu.
Rysio!
................................
Niestety, SPHM nie przyjął takiego załącznika.
Spróbuję wysłać na prywatny email, tylko podaj mi go na PW Andrzeju.
Rysio!
(Ten post był ostatnio modyfikowany: 30-01-2014 17:38 przez SP6IFN.)
30-01-2014 17:38
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9RTN Offline
Andrzej
*

Liczba postów: 43
Dołączył: 24-02-2010
Post: #4
RE: Trx Angor-75
Dzięki Koledzy: SP9MRN, SP6IFN, SQ5KVS.
Jak coś się kiedyś Rolleyes urodzi w temacie tego trx-a, to pokażę.
(Ten post był ostatnio modyfikowany: 30-01-2014 21:17 przez SP9RTN.)
30-01-2014 21:15
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9RTN Offline
Andrzej
*

Liczba postów: 43
Dołączył: 24-02-2010
Post: #5
RE: Trx Angor-75
Postępy są niewielkie, ale lepsze to niż nic.

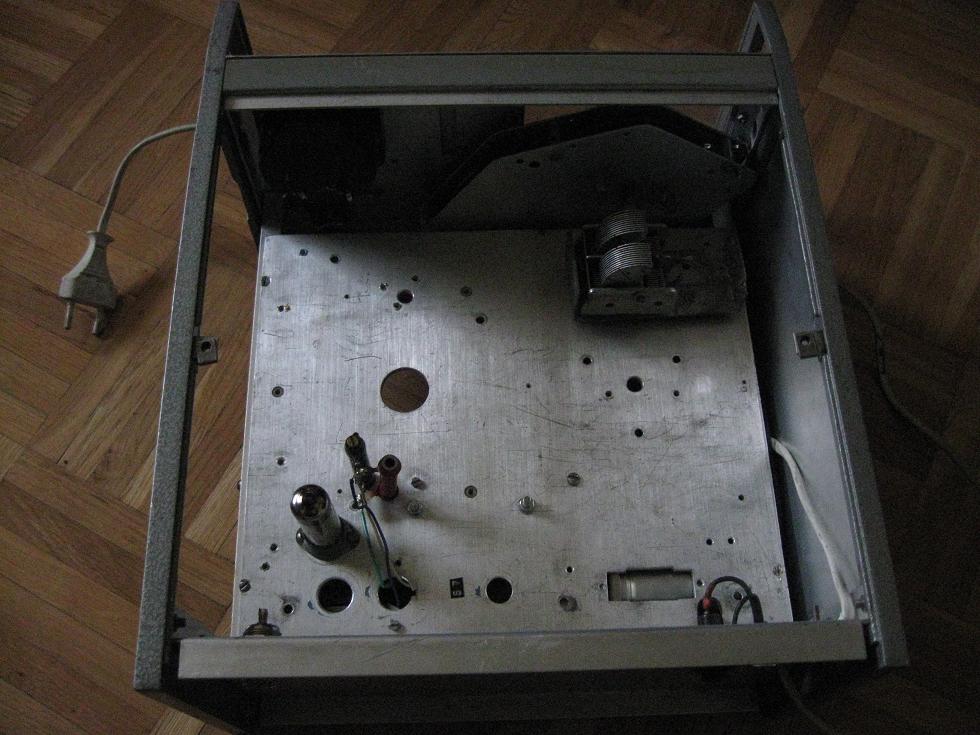

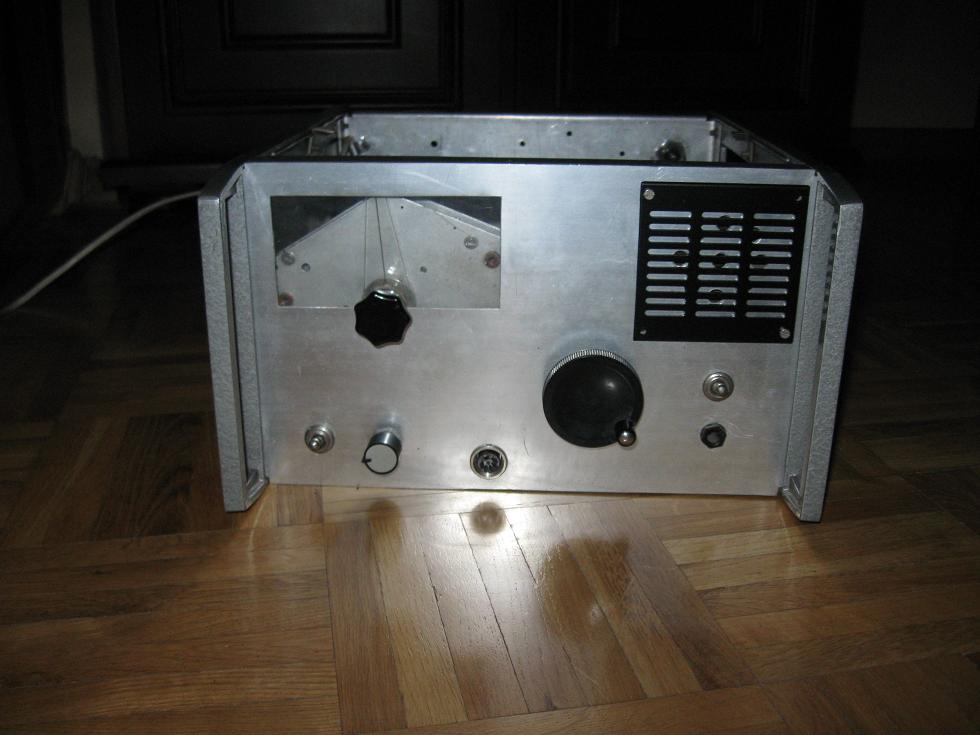

Zacząłem od obudowy.
Obudowa jest większa niż w oryginale, ale przewiduję dołożenie:
- stopnia wzm. m.cz ( do odbioru na głośnik )
- PA, żeby mieć choć z 5W mocy wyjściowej
W obudowie zamocowałem przekładnię dwubiegową ( 1:1, 1:50 )

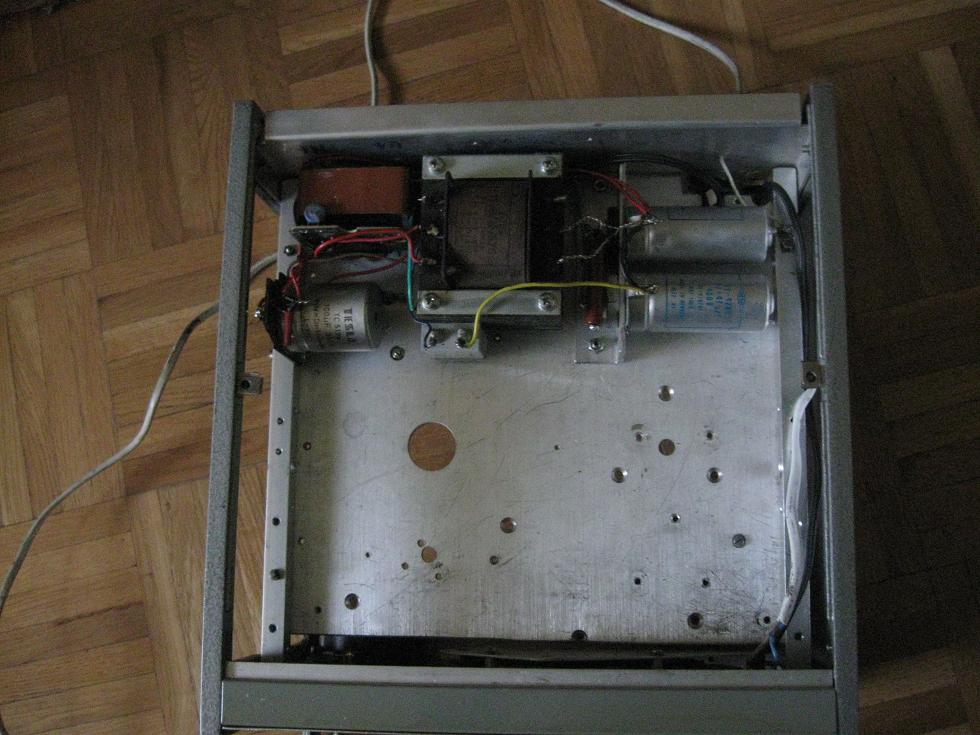

Obudowa podzielona jest na 2 części. W dolnej części są 2 trafa. Większy daje napięcia: +300, +250, +150, ~ 6,3 ( żarzenie lamp ). Mniejsze trafo daje -24V.
Można zastosować 1 trafo, ale nie chciało mi się nawijać uzwojenia.
Lampy będą w górnej części, na razie jest tam tylko stabilitron 150 V, rezystory ustalające prąd stabilitronu i kond. strojeniowy VFO.
C.d. kiedyś nastąpi Rolleyes
