Kondensatory 1kV do LPF
SP9FYS Offline
Zaawansowany użytkownik
****

Liczba postów: 288
Dołączył: 12-12-2009
Post: #11
RE: Kondensatory 1kV do LPF
Nie znam schematu LPF do tego wmacniacza, ale chyba można założyć, że nie jest on jakoś wydumany.
Spróbuję policzyć moc bierną (determinuje bezpośrednio wielkość/jakość elementów) pulsującą w obwodzie LPF
Zastosujmy zależność, S = Qobc x P
gdzie
S - moc bierna płynąca przez kondensatory (cewkę LPF)
Qobc - dobroć obciążonego obwodu rezonansowego
P - moc czynna przenoszona przez obwód rezonansowy
Załóżmy Q=10 (założyłem arbitralnie, ale jest to typowa wartość), P =160W,
mamy S=10x160=1600var.
To nie jest jakaś bardzo wielka moc.

Przy takiej mocy, nawet przy SWR ok.2 napięcie na elementach LPF niewiele odbiega od 100Vsk. (SWR=2 to raczej wartość graniczna dla wzmacniacza tranzystorowego)
Obliczmy jaki prąd płynie w obwodzie L - C
I = S/U = 1600/100 = 16A
Taki prąd z pewnością przeniesie niskostratny kondensator mikowy nawet o małych gabarytach (taki na 500V użyłbym bez wahania) ale czy kondensator SMD będzie właściwy? Chyba bym się nie odważył...
Btw. dla określenia strat czynnych w elementach LPF można użyć programu TLW - Transmission Line Program for Windows albo jego bezpłatnego odpowiednika (nie pamiętam nazwy - skleroza qrcze Sad
pozdrawiam
Ryszard
(Ten post był ostatnio modyfikowany: 24-08-2012 21:40 przez SP9FYS.)
24-08-2012 21:40
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2FP Offline
PAWEŁ
***

Liczba postów: 183
Dołączył: 01-11-2009
Post: #12
RE: Kondensatory 1kV do LPF
kopia z wątku RE: Kondensatory do obwodów wyjściowych PA
Witam . Nie chciałem zakładać nowego wątku bo temat pokrewny .
Na stronie jest prosty kalkulator LPF
http://www.wa4dsy.net/filter/filterdesign.html
Po wybraniu Ilości elementów i wpisaniu Freq. otrzymujemy :
http://www.wa4dsy.net/cgi-bin/lc_filter3...s=MHZ&Z=50
Proszę o podpowiedź który z układów :
Best for medium to high impedance loads.
czy Best for low impedance loads
będzie lepiej pracował przy niedopasowaniu np zamiast 50 om to w praktyce 40-80 om nie licząc reaktancji . (chyba że bez różnicy)
Ten dla niskich impedancji wg mnie ma zaletę którą można wykorzystać doliczając styki przekaźnika jako szeregową indukcyjność szczególnie dla wyższych pasm .
Sprawa dotyczy mocy 1Kw więc wszelkie sugestie będą cenne.
Przekaźniki 30A/12V JQX-105F-1
Priorytetem są niskie straty w lpf oraz w miarę szeroka oporność obciążenia .
Lpf dla 30Mhz będzie stały i na niższe zakresy nie będzie odłączany
Jeszcze dopytam ? Czy kondensatory polipropylenowe będą się nadawać - są dostępne w tme na napięcie 1600, 2000v
połączone bedą po 2szt szeregowo plus w zestawy równolegle .

Jeszcze w załączniku LPF-Y jak dla mnie idealne !
Harmoniczne odkładają się w ciepło , nie wracają one z powrotem ,końcówka w całym zakresie jest obciążona "PRAWIE" rezystancyjnie itd.
Pozdrawiam.


Załączone pliki
.pdf  LPF z diplexerem .pdf (Rozmiar: 1.09 MB / Pobrań: 1801)
(Ten post był ostatnio modyfikowany: 28-10-2012 15:55 przez SP2FP.)
27-10-2012 19:16
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,192
Dołączył: 02-07-2010
Post: #13
RE: Kondensatory 1kV do LPF
Potrzebowałem LPF QRP na 80. Ponawijałem, polutowałem, mierzę ... myślałem że NWT padnięty. Prawie nie filtruje :-( Wydłubałem kondensator, cewkę, połączyłem, mierzę. To chyba nie jest kondensator :-( Jest ... ale kiepski.
Porównanie niebieskiego kondensatora przeciwzakłóceniowego i styrofleksowego. Rezonans z cewką na AMIDONIE T50-2 21T 2.16 uH

.pdf  nwt_por_styrofleks_przeciwzakl.pdf (Rozmiar: 17.2 KB / Pobrań: 1072)
Zamówiłem mikę.

73 JERZY SQ9RFC
23-01-2015 4:54
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2FP Offline
PAWEŁ
***

Liczba postów: 183
Dołączył: 01-11-2009
Post: #14
RE: Kondensatory 1kV do LPF

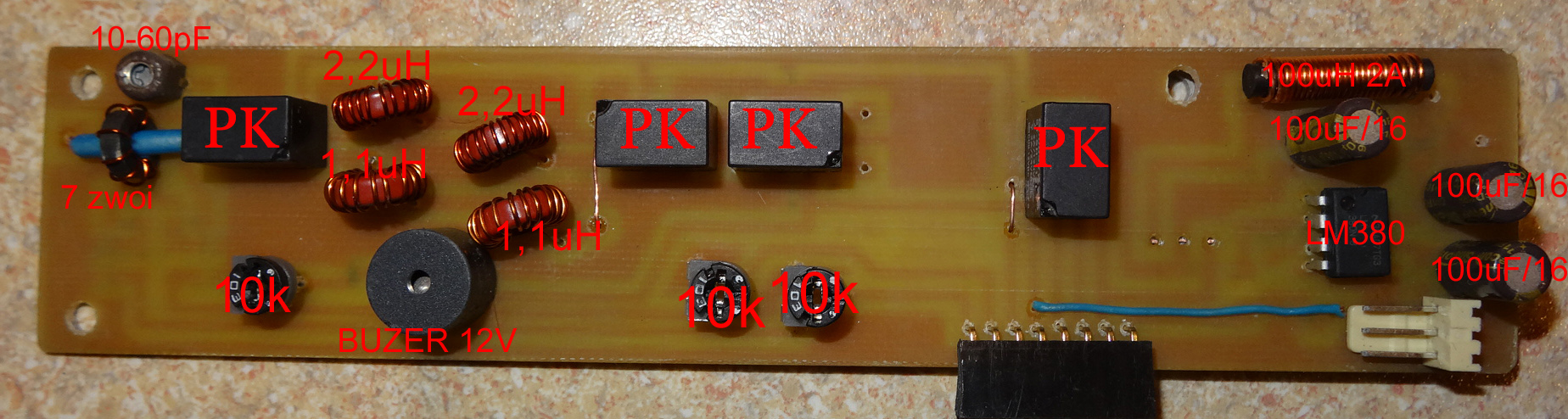

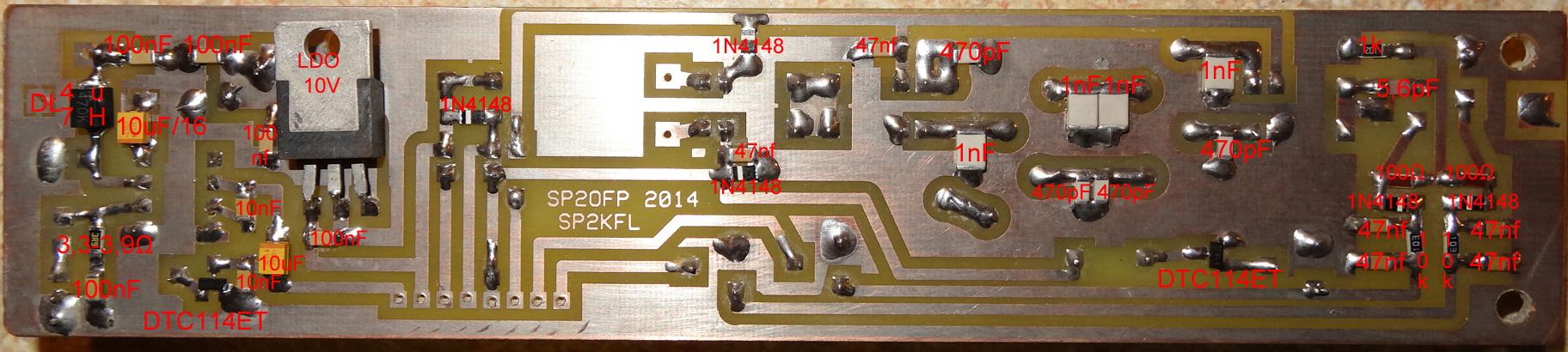

İmage İmage Dla QRP a nawet testowałem przepuszczając 50 wat ( więcej nie miałem odwagi) polecam C0G / 500-1000v
http://www.tme.eu/pl/details/cc1812jknpo...pocbn102/#
23-01-2015 9:27
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 1,004
Dołączył: 26-09-2012
Post: #15
RE: Kondensatory 1kV do LPF
Paweł, Jerzy zaczyna mieć uraz do TME Smile Bo te niebieskie to też pewnie z TME? Jerzy, a czemu wziąłeś przeciwzakłóceniowe - te ciemnoniebieskie, są też te drugie, jaśniejsze. Co prawda, nie mierzyłem ich, ale z ciekawości sprawdzę.

C0G - http://www.avx.com/docs/Catalogs/cc0g.pdf - straty 0.1%
Y5P czyli te przeciwzakłóceniowe - http://www.mouser.com/catalog/specsheets/cdr_II.pdf - straty ok. 5-7% ....
23-01-2015 11:24
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,192
Dołączył: 02-07-2010
Post: #16
RE: Kondensatory 1kV do LPF
SMD z TME raczej mały wybór pojemności, a THT brązowe małe i cienkie - mam ale nie testowałem. Sprawdzę.

73 JERZY SQ9RFC
23-01-2015 13:58
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,192
Dołączył: 02-07-2010
Post: #17
RE: Kondensatory 1kV do LPF
Kondensatory do LPF cd.
Załączam pomiary LPF na 80.
Niebieskie 1kV ... i ten sam układ, te same cewki i płytka, ale kondensatory zamienione na mikowe 0.5kV 5% (10 razy droższe).

.pdf  80 por miki i nieb.pdf (Rozmiar: 20.85 KB / Pobrań: 1086)
(23-01-2015 11:24)SQ5KVS napisał(a):  Paweł, Jerzy zaczyna mieć uraz do TME Smile Bo te niebieskie to też pewnie z TME? Jerzy, a czemu wziąłeś przeciwzakłóceniowe - te ciemnoniebieskie, są też te drugie, jaśniejsze. Co prawda, nie mierzyłem ich, ale z ciekawości sprawdzę.

O jakich ciemno i jasno niebieskich piszesz?
Ja sprawdzałem te z katalogu zamieszczonego na początku wątku.
Brązowych nie sprawdzałem - nie mam odpowiednich wartości aby zrobić filtr na 80.

73 JERZY SQ9RFC
(Ten post był ostatnio modyfikowany: 06-02-2015 15:37 przez SQ9RFC.)
06-02-2015 15:32
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 1,004
Dołączył: 26-09-2012
Post: #18
RE: Kondensatory 1kV do LPF
Jako ze jestem z dała od komputera to wrzucę adres z tme który wyjaśni co miałem na myśli (jeśli się wam otworzy jak trzeba) mówiąc ciemno i jasnoniebieskie kondensatory.
Pozdrawiam
06-02-2015 18:52
