Post: #31
RE: Tiny DDS bis
Wprawdzie odpowiedziałem już Andrzejowi że płytke będzie "poprawiał" Jurek SP9VNM i liczę na jego opis ale jeśli chętnych byłoby więcej osób to może któraś z nich zajmie się sprawdzeniem ilu jest chętnych. Ja ze swojej strony postaram się szybko poprawić projekt. Dla Jurka poprawiłem oprogramowanie dodając do funkcjonalności już opisanej także możliwość pracy z mnożnikiem x4 dla odbiornika homodynowego z kluczami i filtrem polifazowym.
L.J.
21-10-2012 20:50
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6-11003 Offline
Andrzej
**

Liczba postów: 63
Dołączył: 24-06-2012
Post: #32
RE: Tiny DDS bis
O informację w sprawie płytek zapraszam tutaj Smile
22-10-2012 11:05
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6FRE Offline
Leszek
****

Liczba postów: 725
Dołączył: 20-09-2009
Post: #33
RE: Tiny DDS bis

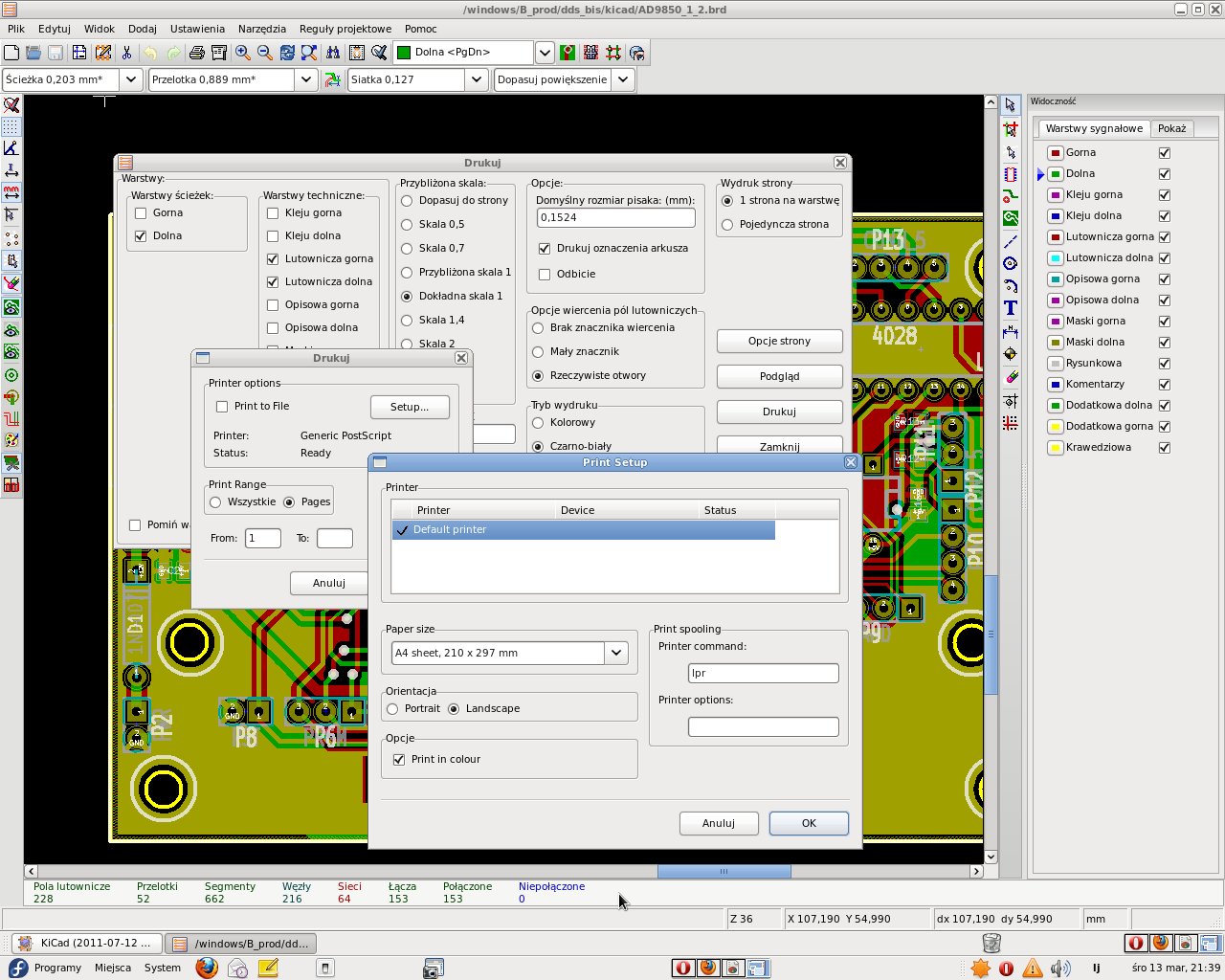

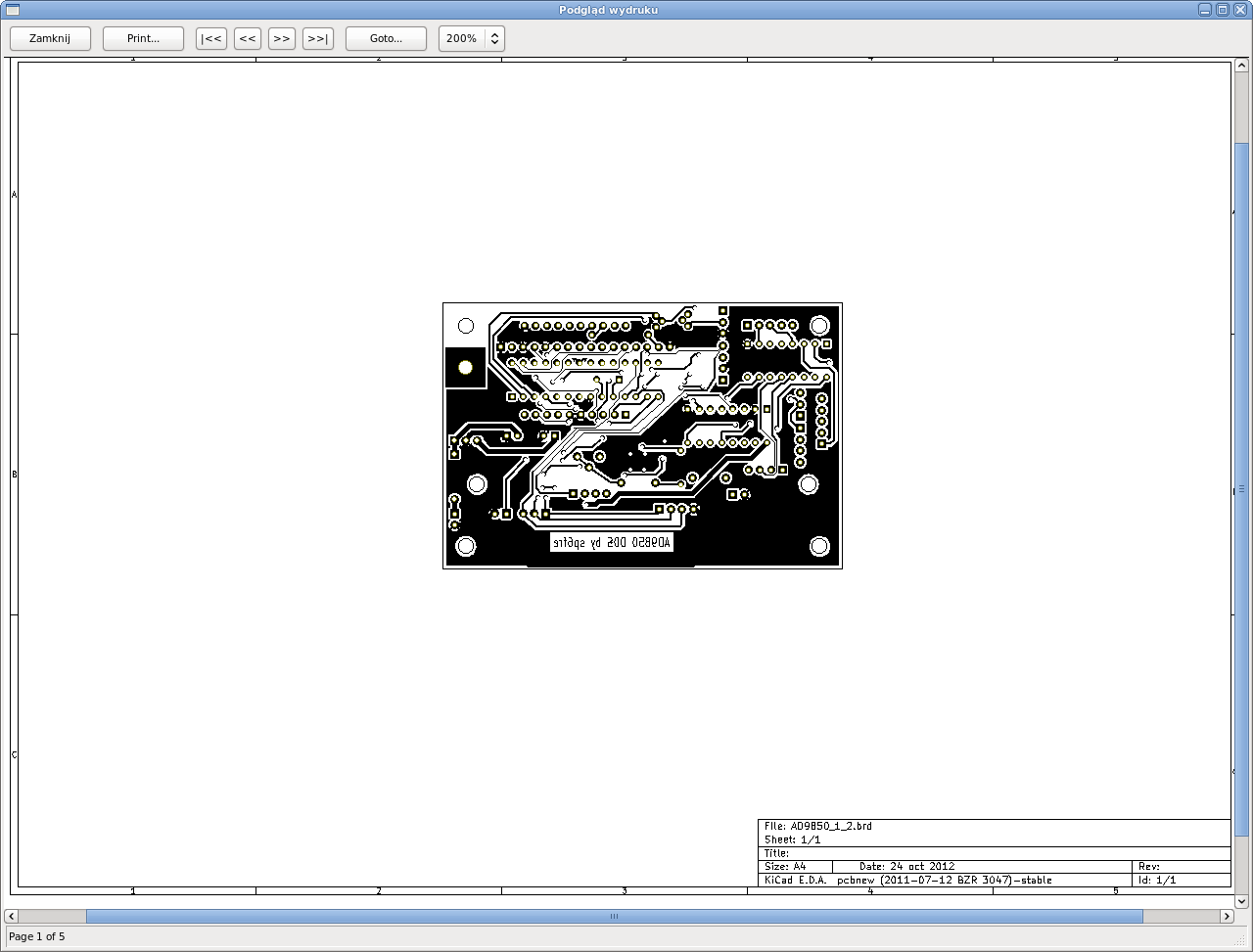

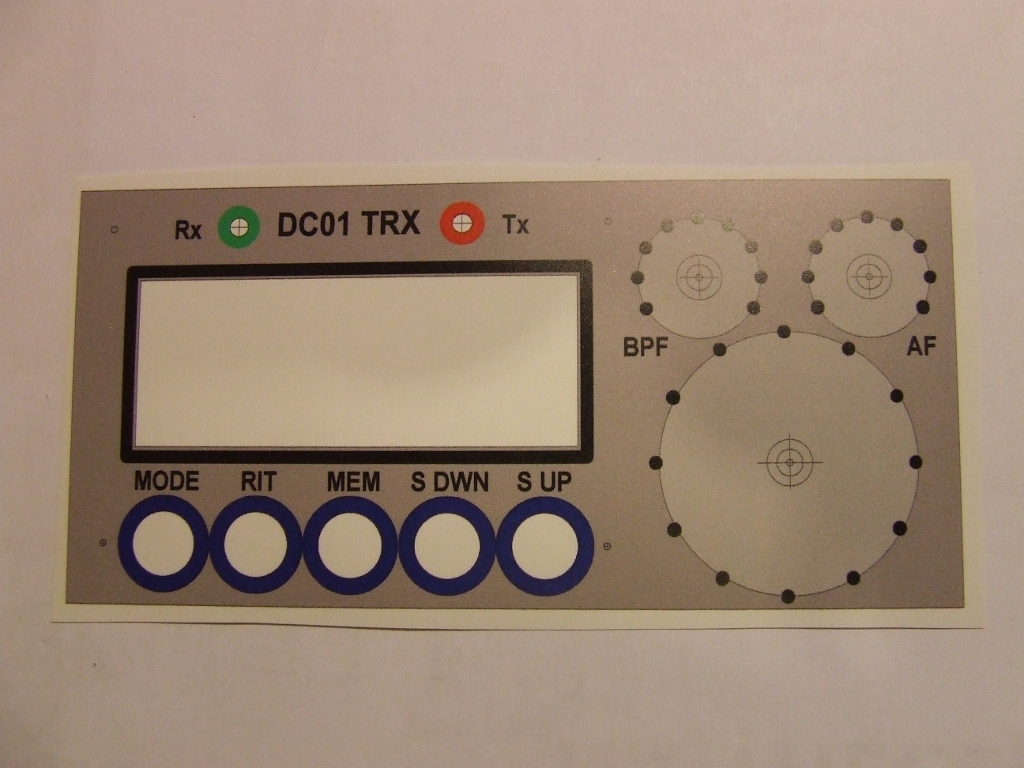

Zrobiłem poprawki do projektu i wysłałem nawet do wyceny do producenta. Według mojej oceny na jednej formatce A4 (koszt ok. 250 PLN) mieści się 8 kompletów ale na ostateczną odpowiedź trzeba poczekać na producenta. W tej chwili szacuję koszt kompletu (2 płytki) na ok. 30-40PLN. Wszystkim chętnym mogę zaproponować bezpłatnie dodatek w formie atrapy płytki czołowej - to estetyczna naklejka plastykowa pasująca do typowej obudowy 65/140mm (płyta przednia).

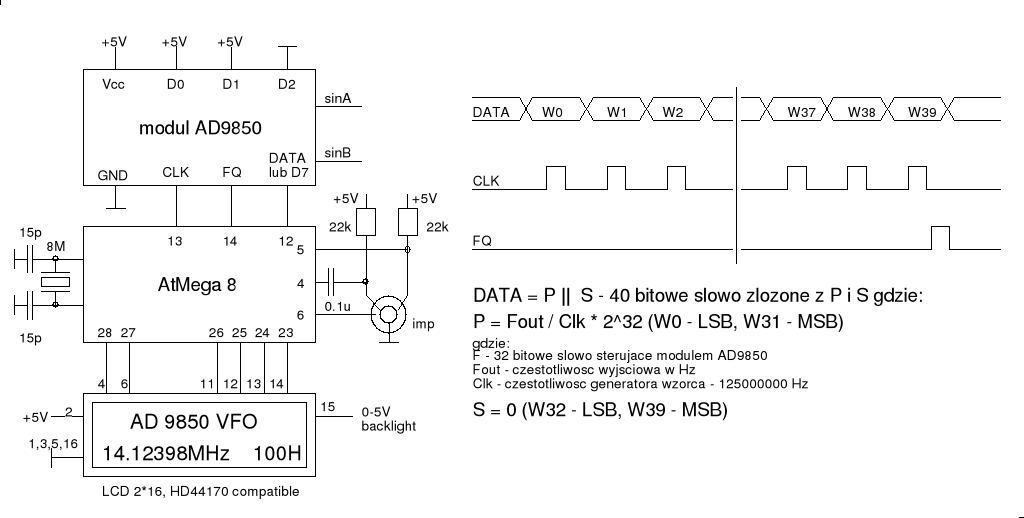

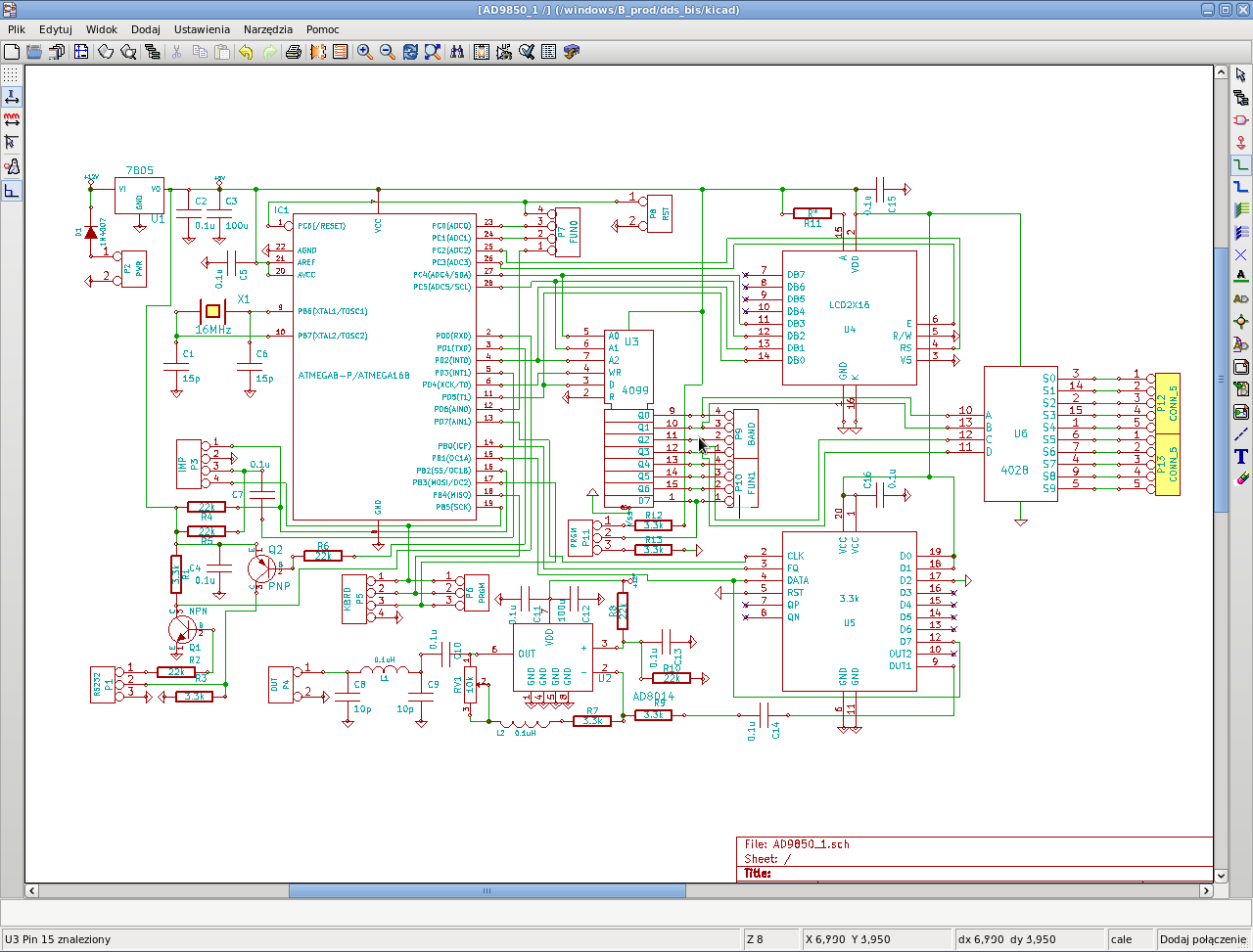

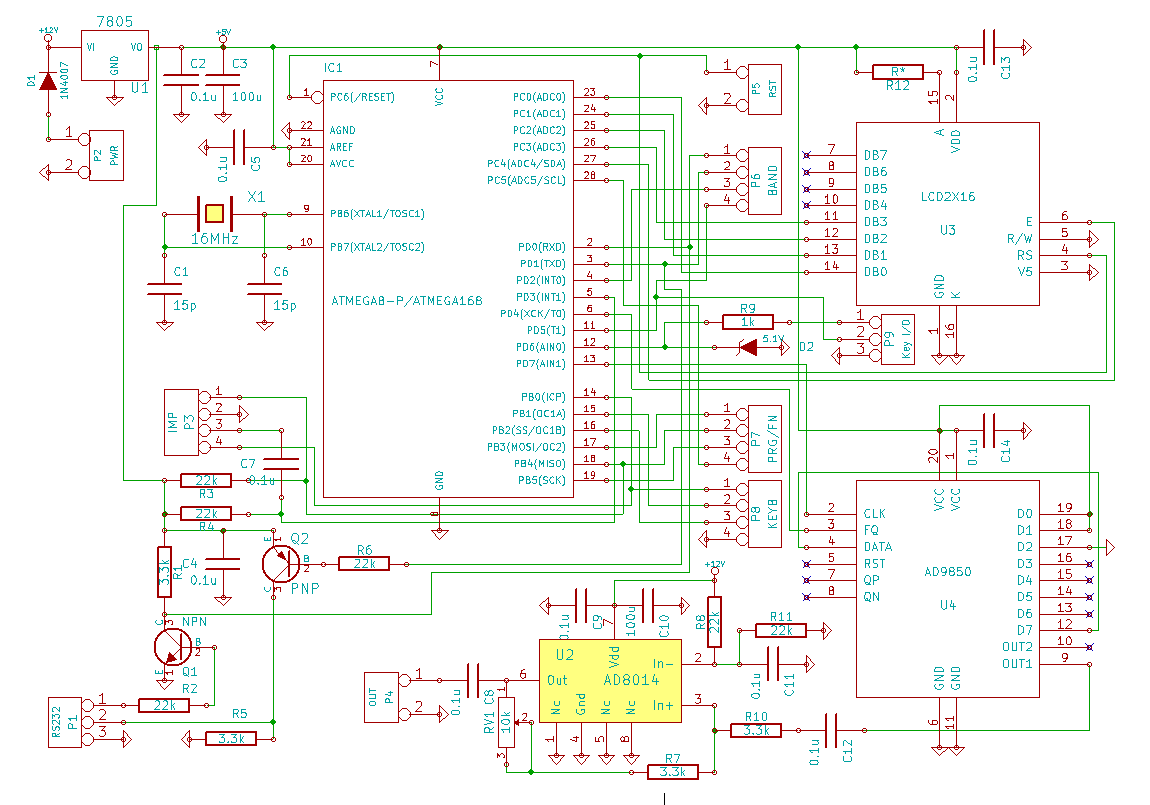

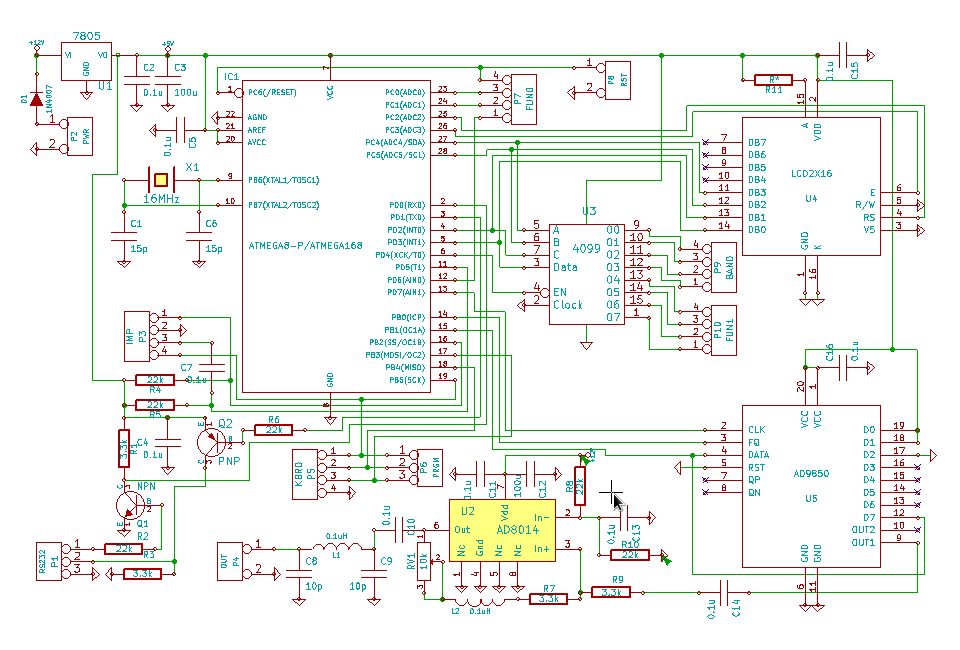

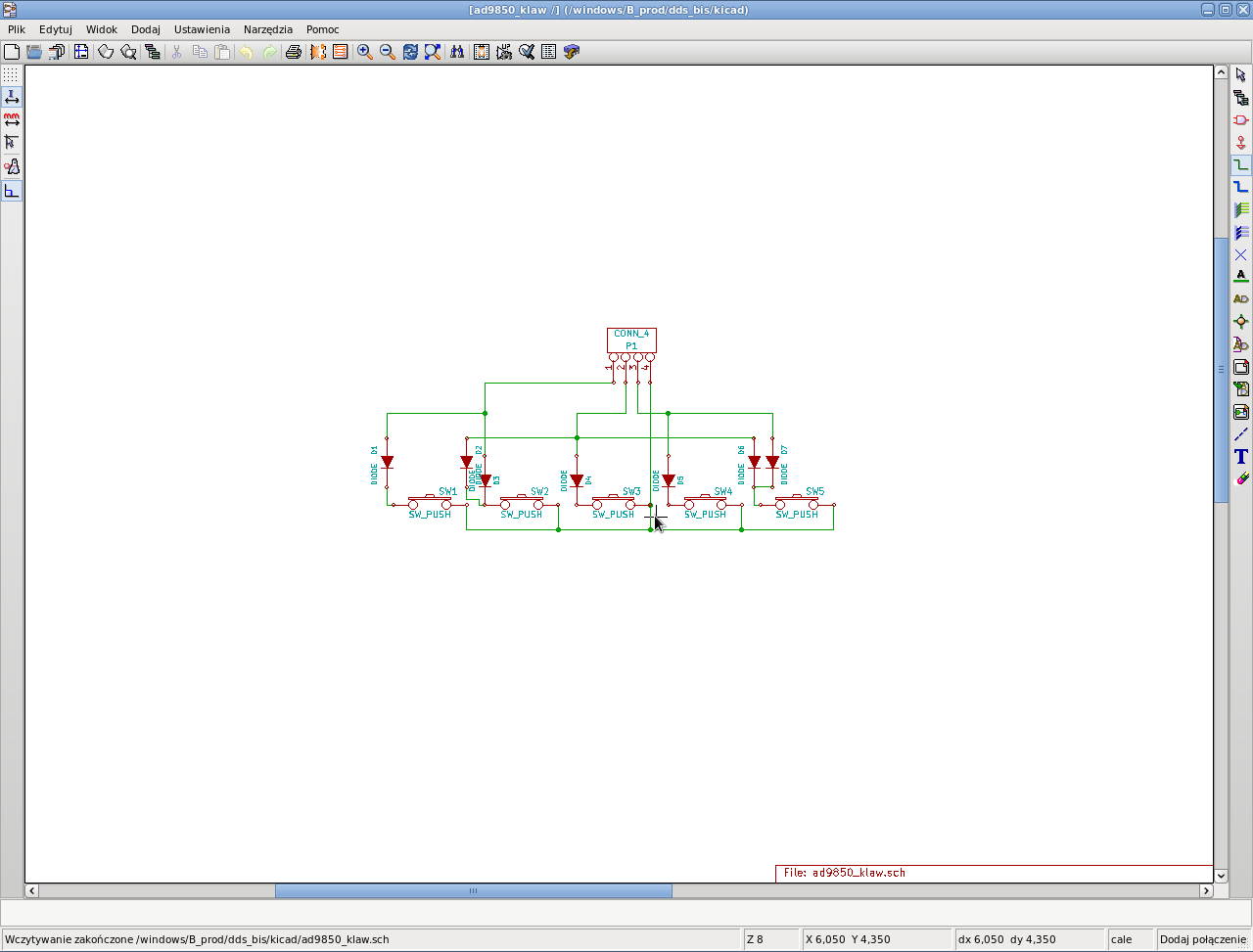

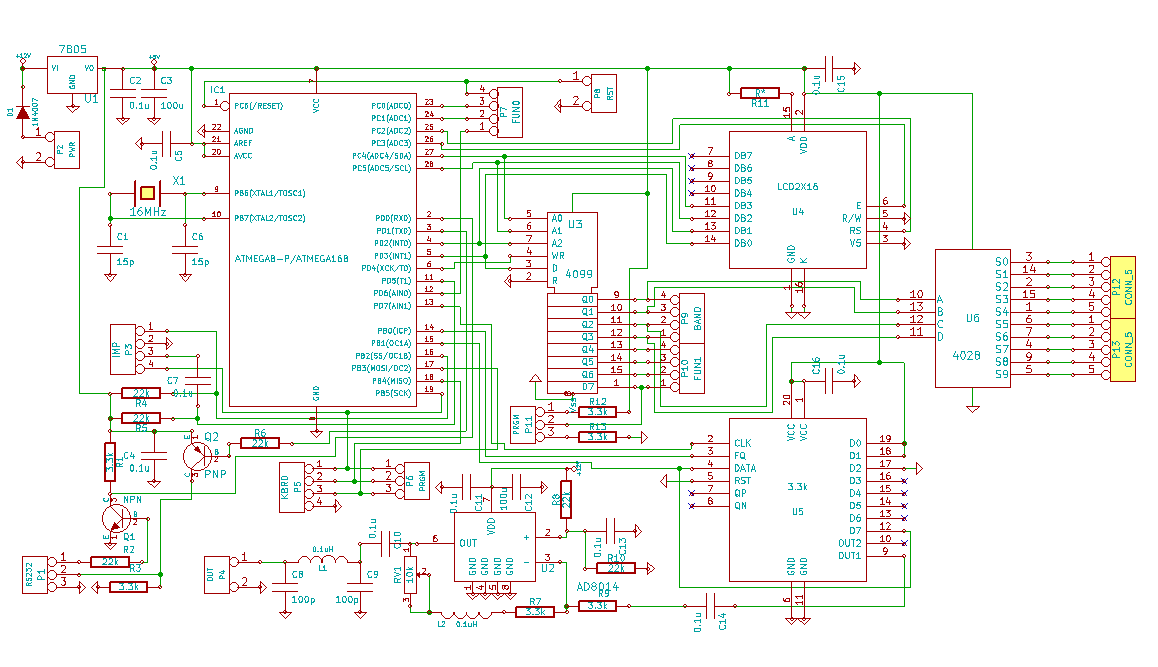

Załączam ostateczny schemat urządzenia. Wkrótce zamieszczę kolejne dane i działające wersje oprogramowania z opisem sygnalizacji na poszczególnych konektorach urządzenia.
L.J.
Poprosiłem Andrzeja, sp6-11003, o zajęcie się sprawą płytek a więc ewentualną przedpłatą i późniejsza dystrybucją. Proszę więc o kierowanie do niego dalszych zapytań w tej sprawie. Pry okazji przyszło mi do głowy, że łącznie z płytkami można byłoby przygotować kilka innych elementów mających wpływ na mechanikę urządzenia co pozwoliłoby na sprawne wykonanie generatora. Mam na myśli wyświetlacz, klawisze, wsporniki oraz złączki. Ten, podstawowy zestaw elementów pozwoli na dokładne powtórzenie mojej konstrukcji, zastosowanie obiecanej atrapy itd. Gdyby ktoś był zainteresowany tymi elementami to proszę również o zgłoszenie tego Andrzejowi. Koszt wyświetlacza to ok. 30PLN, 5 klawiszy to 15PLN, tulejki, złączki, piny to ok. 5 PLN.
Tymczasem Jurek, sp9vnm, pracowicie policzył elementy jakie należy wstawić do ukłądu i na tej podstawie moge powiedzieć, że potrzebne są:
rezystor 3.3k - 5 szt (smd)
rezystor 3.3k - 1 szt
rezystor 22k. - 6 szt. (smd)
rezystor 51-240 omów podświetlenia wyświetlacza (R11) - 1 szt
potencjometr miniaturowy 10k - 1 szt.
kondensator 15pF - 2 szt. (smd)
kondensator 0.1u - 10 szt. (smd)
kondensator 100uF - 2 szt (możliwie małe)
dioda 1N4007 - 1 szt
AT MEGA 8 16P lub PU (DIL) - 1 szt
dioda 1N4148 - 7 szt.
układ CD4028 (DIL) - 1 szt.
ukad CD4099 (DIL) - 1 szt.
stabilizator 7805 - 1 szt.
tranzystor pnp (np. BC557) - 1 szt
tranzystor npn (np. BC547) - 1 szt.
wzmacniacz AD8014 - 1 szt
podstawka DIL 16 - 2 szt
podstawka precyzyjna 14+14=28 pinów
rezonator kwarcowy miniatirowy 16MHz - 1 szt
klawisz - 5 szt
wyświetlacz 2*16 - 1 szt.
tulejka gwintowana M3 15mm - 2 szt
tulejka gwintowana M3 10mm - 4 szt
tulejka gwintowana M3 5mm - 2 szt.
podkładki metalowe 3mm - 8 szt
podkładka preszpanowa 3mm - 2 szt
goldpin prosty 16+10+10+5+5+4+4+4=58
goldpin kątowy 4+3+3+2+2=14
złączka goldpinów 16+10+10=36
wkręty M3 5mm - 8 szt
wkręty M3 10mm - 4 szt

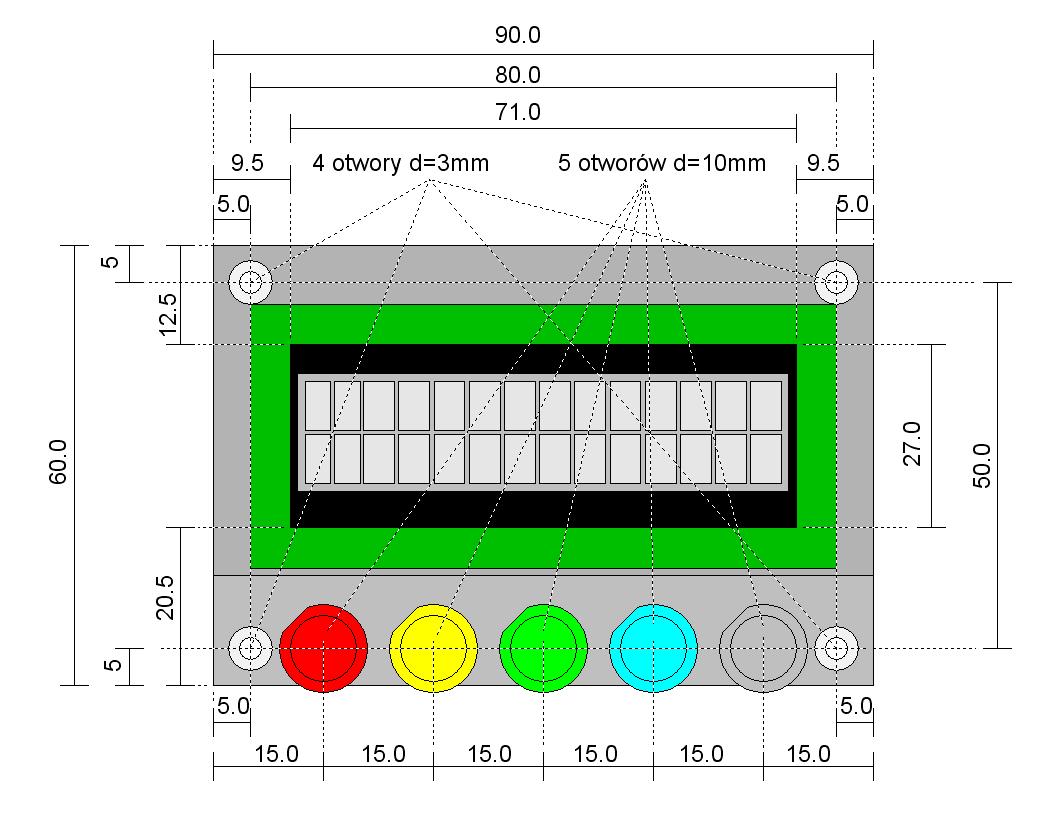

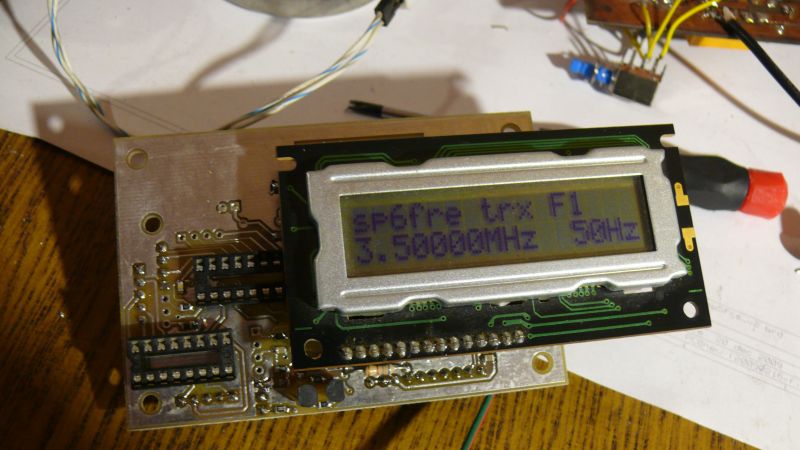

Ja stosuję wyświetlacze typu SSC2B16ULGY (P-S2B16UCT). Wyświetlacz ma wyprowadzenia powyżej, z lewej strony oraz wymiary: 80/36mm (płytka) , 25.5/69mm (ekran) i wysokość ekranu ok. 9mm.

Pewnego wyjasnienia wymagają elementy indukcyjne w układzie. Podane na schemacie wartości miały znaczenie wyłącznie przy projektowaniu płytki i mogą ale nie muszą być użyte. L1 tworzy łącznie z C8 i C9 filtr dolnoprzepustowy. Aby użyć tego filtru należy założyć częstotliwość graniczą i dla niej dobrać wartości. Orientacyjne wartości L1, C8 i C9 dla kilku częstotliwości oraz impedancji 50 omów to:
60MHz - 0.1uH, 160pF
30MHz - 0.2uH, 360pF
20MHz - 0.3uH, 560pF
10MHz - 0.5uH, 1nF
Elementy te można całkowicie pominąć pamiętając jednak aby zamiast L1 wstawić zworę wykonaną np. z końcówki opornika lub kondensatora.
Cewka L2 działa w obwodzie sprzężenia zwrotnego wzmacniacza i jej rola to podniesienie wzmocnienia dla wyższych częstotliwości. Aby takie działanie miało miejsce, to dla podanych wartości oporników indukcyjność ta powinna mieć wartość ok. 5-10uH. Można ją jednak pominąć całkowicie zastępując zwora jak L1 w szczególności jeśli pasmo pracy będzie ograniczone do 20-30MHz.

Niestety, nie mam odpowiedzi od wykonawcy płytek z ..... własnej winy. Wprawdzie zapytanie przygotowałem ale go wczoraj nie wysłałem :-( . Na razie wiec nie znany jest koszt ostateczny płytek i termin wykonania :-(

Na koniec mam informacje o istniejących wersjach software. Jedna z nich pasuje do transceivera cw http://sp-hm.pl/thread-1326.html a druga jest rozszerzeniem tej pierwszej o dodatkowy tryb pracy z częstotliwością x4 podczas odbioru.
L.J.


W poprzedniej odpowiedzi nie miałem możliwości załączenia plików oprogramowania więc czynię to obecnie.
W kolejnych postach opiszę jak do płytki dołączyć poszczególne peryferia oraz gdzie i jakiej sygnalizacji można sie spodziewać.
L.J.
Mam odpowiedź od producenta. Na jednej formatce zmieści się 8 kompletów, zamówimy dwie formatki (16 kompletów) Przy tej ilości koszt kompletu płytek to ok. 13PLN bez opisu i solder maski oraz 23PLN z opisem i maską. Do tego trzeba doliczyć koszt przesyłki (pewnie 6-10PLN). Ponieważ trzeba się zdecydować na jakieś rozwiązanie to proszę przekazać Andrzejowi swoje sugestie. Mi nie zależy na opisie ani masce a ponieważ znam jakość wykonania płytek to w pełni zadowoli mnie wersja tańsza. Poza tym, wolałbym aby zamówić np. 3 formatki zamiast drożej 2 bo pewnie znajdą się jeszcze jacyś chętni.
L.J.
Od razu przepraszam za zamieszanie ale chyba byłem zbyt wielkim optymistą. Podane ceny płytek to prawdopodobnie ceny netto :-( Oznacza to, że koszt kompletu wyniesie odpowiednio ok. 16 PLN za płytki bez dodatków i 29 za płytki z maską i opisem. Mmo wszystko jednak to w dalszym ciągu mniej niż początkowo sądziłem ;-).
L.J.


Załączone pliki Miniatury
İmage İmage İmage

.hex  ddsb1_0..hex (Rozmiar: 13.83 KB / Pobrań: 1336)
.hex  ddsb1_0_sp9nmv..hex (Rozmiar: 16.22 KB / Pobrań: 1266)
(Ten post był ostatnio modyfikowany: 24-10-2012 19:20 przez SP6FRE.)
22-10-2012 22:34
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6-11003 Offline
Andrzej
**

Liczba postów: 63
Dołączył: 24-06-2012
Post: #34
RE: Tiny DDS bis
Osobiście jestem za wykonaniem bez dodatków. Wykona się dobry opis w formie elektronicznej aby przy montażu nie było problemów. Wszystkich tych którzy się zgłosili prosiłbym o potwierdzenie czy zgadzają się na "gołe" płytki czy wolą z maską i opisem. jak dla mnie to po co przepłacać za nadruk na płytce gdy można to samo z opisu wyczytać a koszt za jedną z maską i opisem prawie dorównuje dwóm kompletom bez tego opisu. Oczywiście odpowiedzi poprzez PW.

Po otrzymaniu informacji od Leszka na temat terminu to przewidywany okres wynosi około 3 tygodni, czyli coś w połowie listopada.


Pozdrawiam! 73!
(Ten post był ostatnio modyfikowany: 25-10-2012 0:22 przez SP6-11003.)
25-10-2012 0:22
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6FRE Offline
Leszek
****

Liczba postów: 725
Dołączył: 20-09-2009
Post: #35
RE: Tiny DDS bis

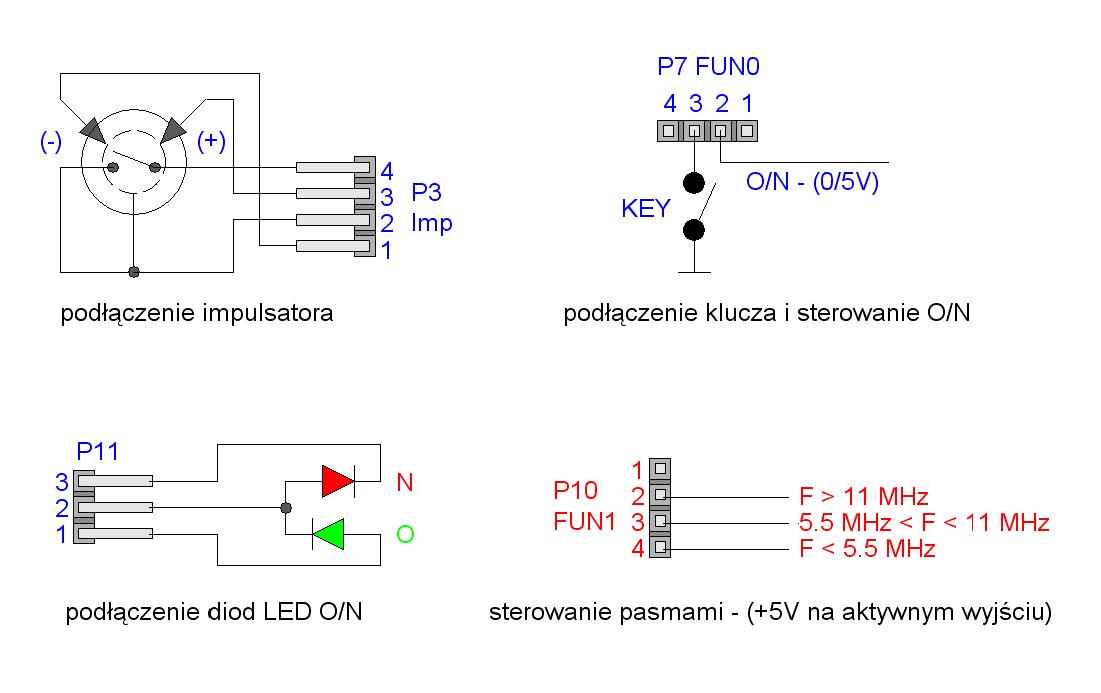

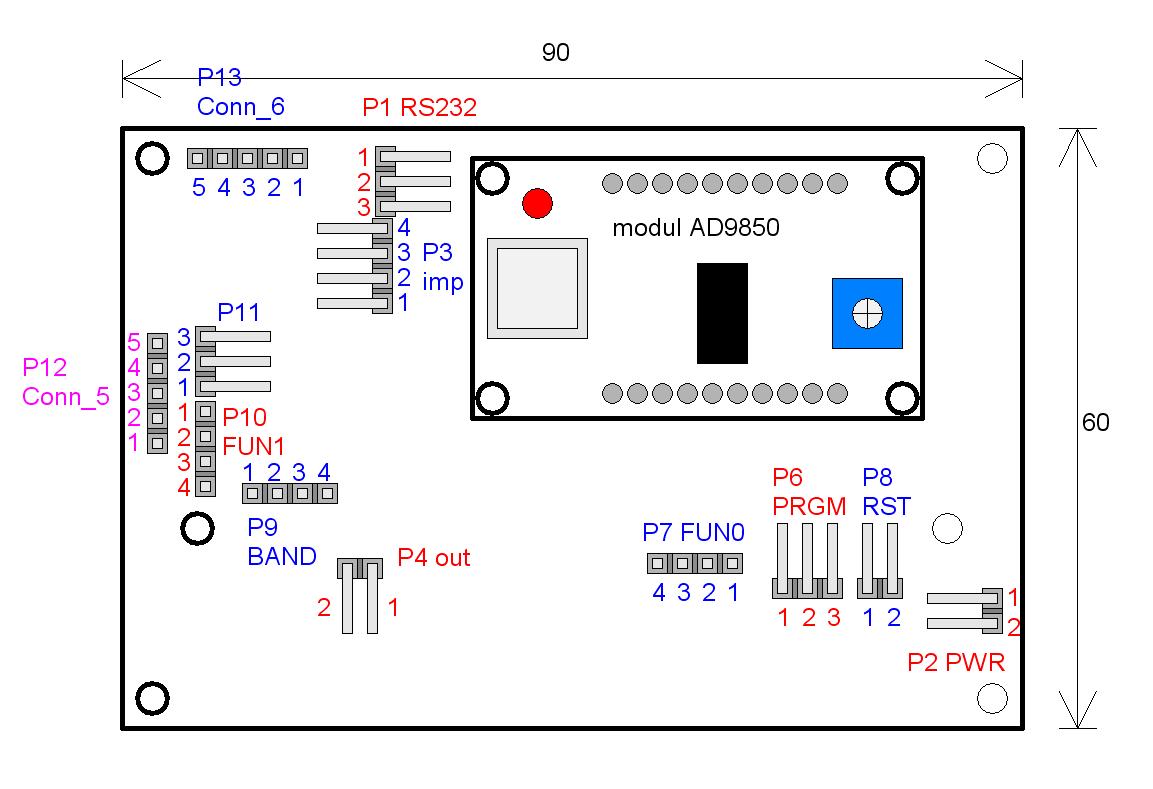

Zgodnie z obietnicą załączam rysunki sygnalizacji na płytce generatora. Na razie działa sygnalizacja dopasowana do funkcji transceivera cw ale niektóre sygnały pozostaną chyba na dłużej. Na pewno nie zmieni się sposób podłączenia impulsatora oraz diod sygnalizacji O/N. Zapewne też dołączenie klucza i sygnał sterowania O/N pozostaną na miejscu. Reszta funkcji pojawiać się będzie w miarę postępów w dalszym programowaniu układu.
Jeśli jakaś funkcjonalność nie jest jasna to proszę o pytania a na razie nieco więcej o działającej obecnie sygnalizacji. Układ sterowania O/N działa w taki sposób, że przy podniesionym kluczu na pinie 2 - P7 będzie logiczne 0 czyli 0V a dioda "O" dołączona do P11 będzie zapalona a dioda "N: zgaszona. Ten stan to stan odbioru. Po naciśnięciu klucza zapali się dioda "N", zgaśnie dioda "O" a na pinie 2 - P7 pojawi się stan logicznej jedynki (+5V) i będzie się utrzymywał dopóki przerwa w naciskaniu klucza nie będzie dłuższa niż ok. 0.6 sek. Po upłynięciu tego czasu system przełączy się ponownie do stanu odbioru na na pinie 2 - P7 pojawi się logiczne zero (0V).
Na złączu P10 pojawia się logiczna jedynka (+5V) automatycznie w zależności od aktualnej częstotliwości pracy na odpowiednim pinie tego złącza. Układ może być przestrajany impulsatorem z przełącznikiem lub bez (krok można zmieniać również za pomocą prawego, skrajnego klawisza). Jeśli impulsator nie ma przełącznika na osi to pin 4 P3 będzie oczywiście niepodłączony. Jeśli jednak ten przełącznik jest i zostanie podłączony to możliwa jest zmiana kroku przestrajania po wciśnięciu przełącznika osiowego i obrót impulsatora.
Pzy okazji informuję, że płytki zostały zamówione i wykonane będą mniej więcej w połowie listopada.
L.J.


Załączone pliki Miniatury
İmage İmage
25-10-2012 21:56
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9VNM Offline
Jerzy
***

Liczba postów: 100
Dołączył: 18-06-2009
Post: #36
RE: Tiny DDS bis

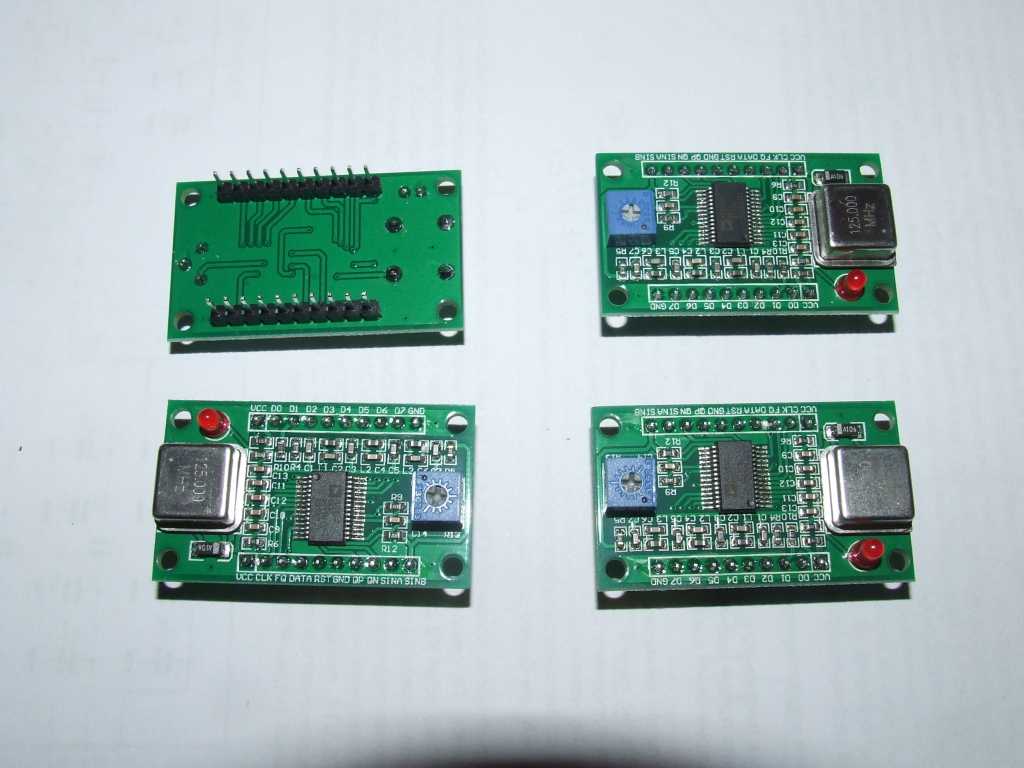

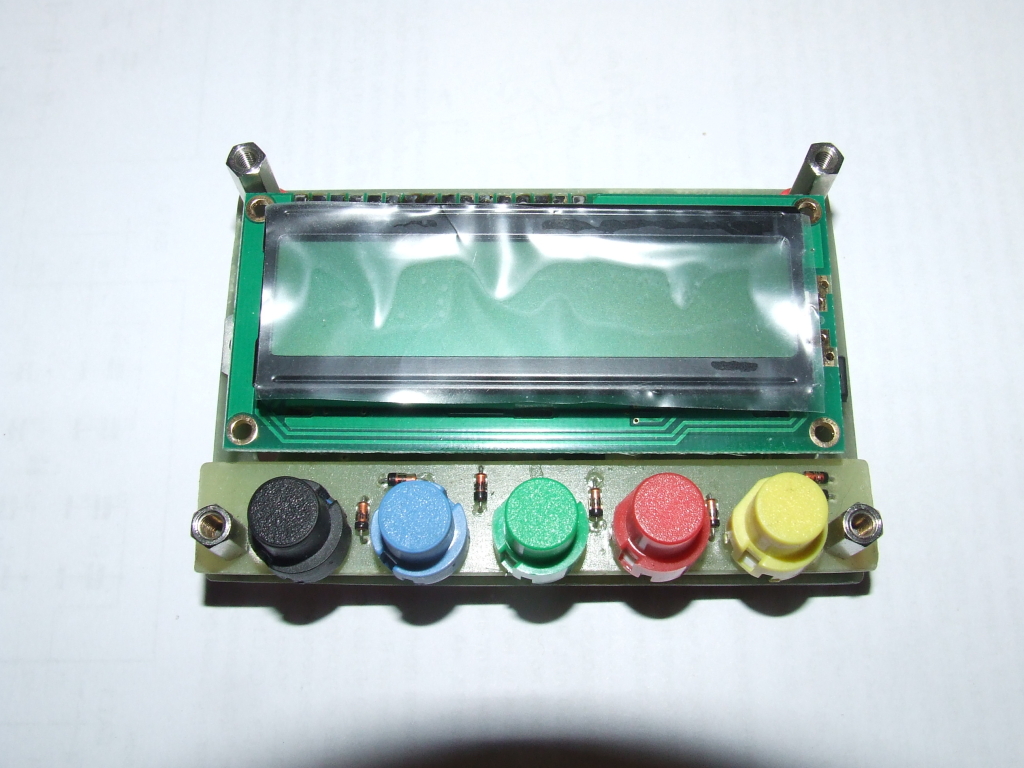

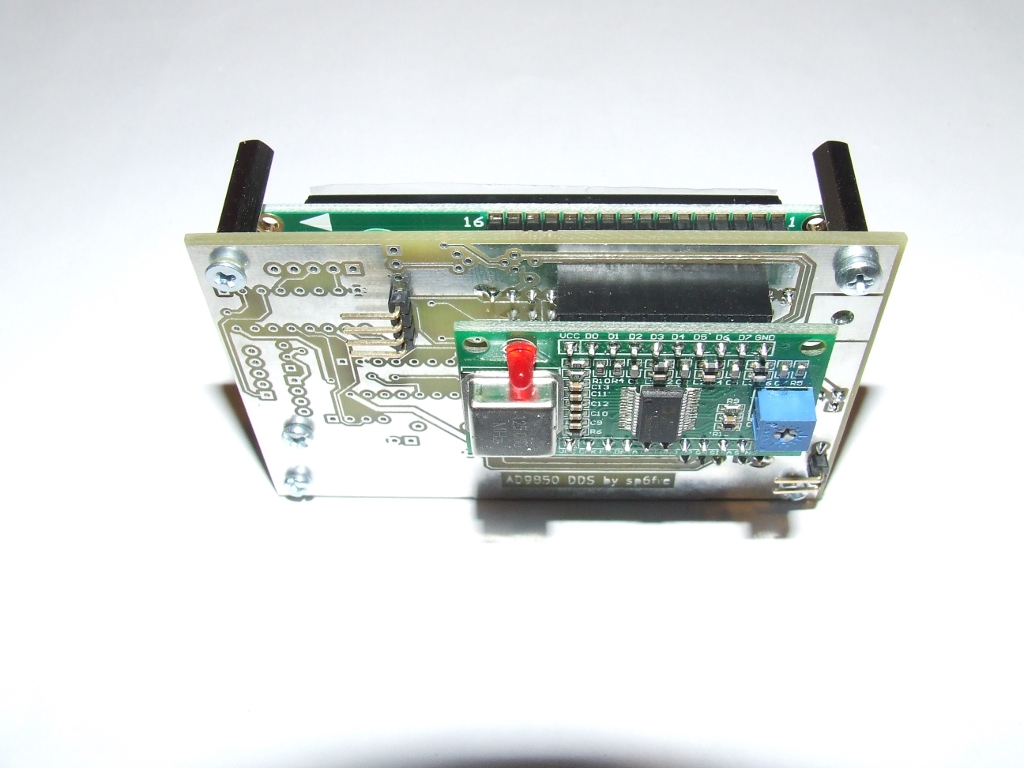

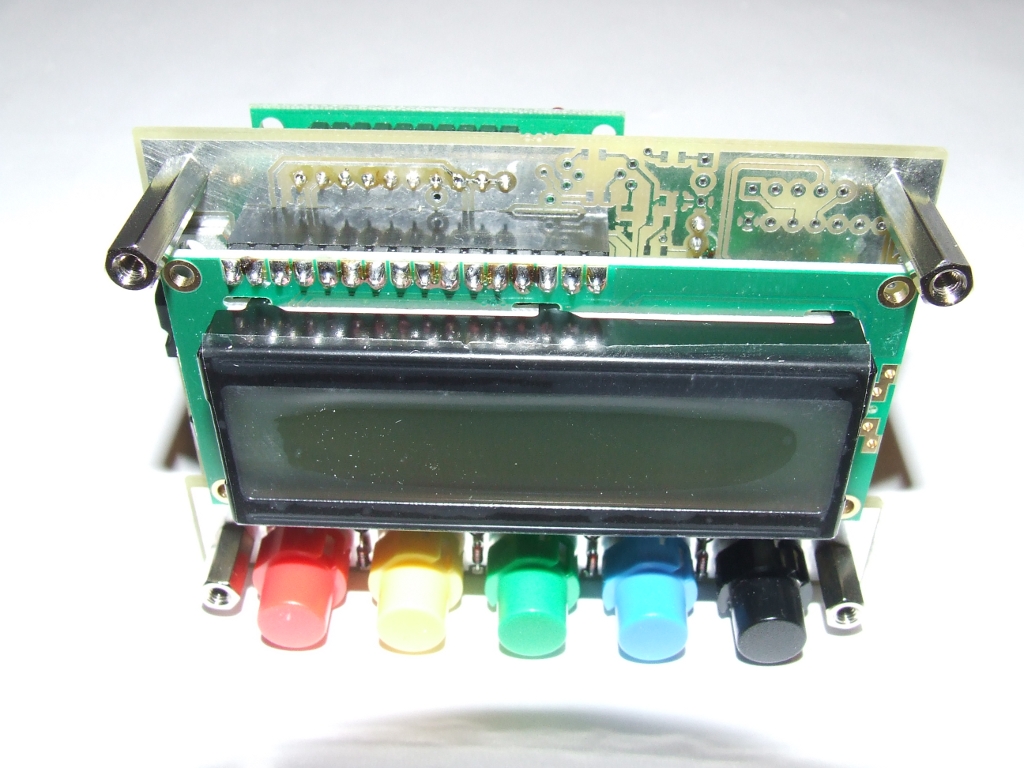

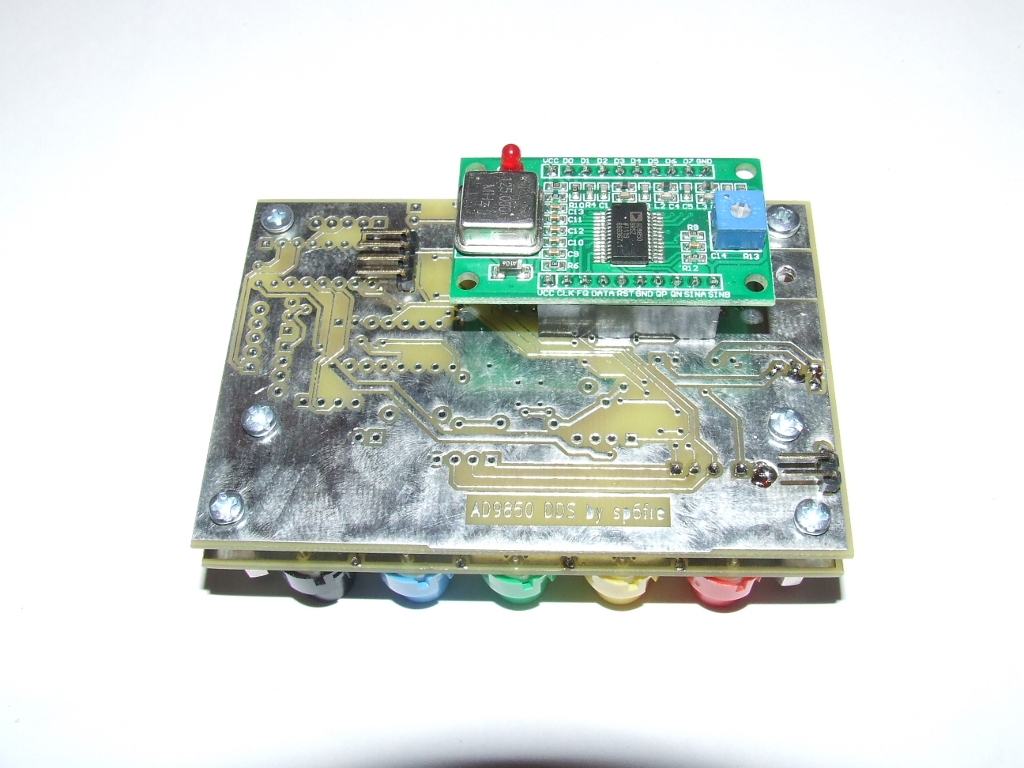

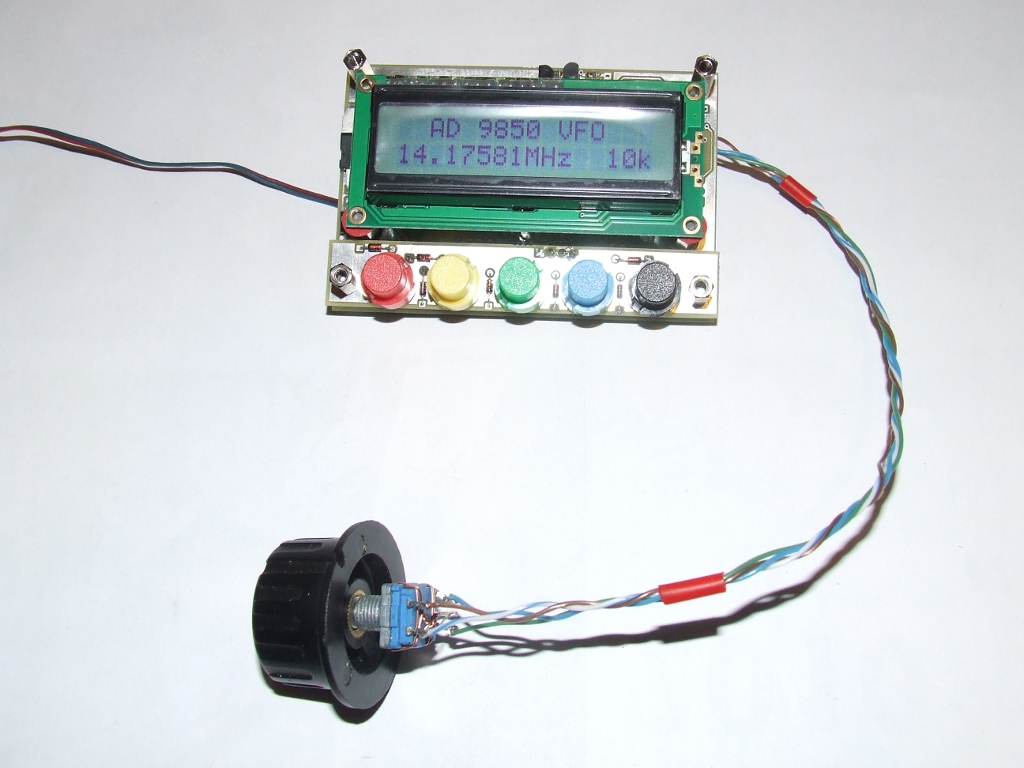

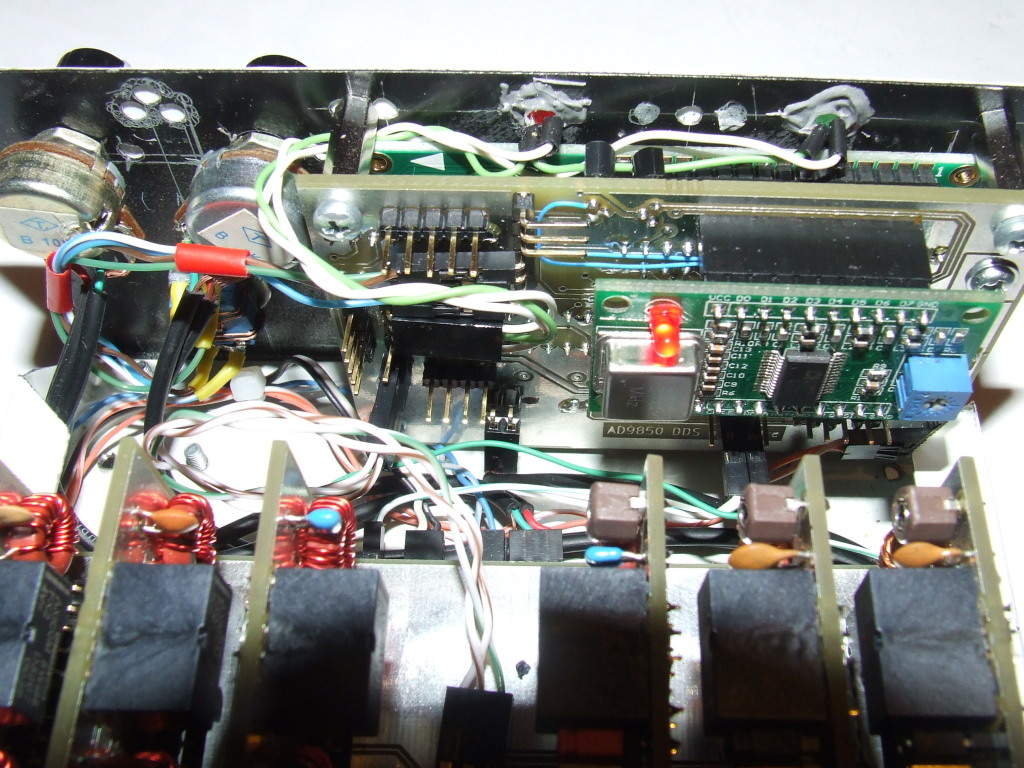

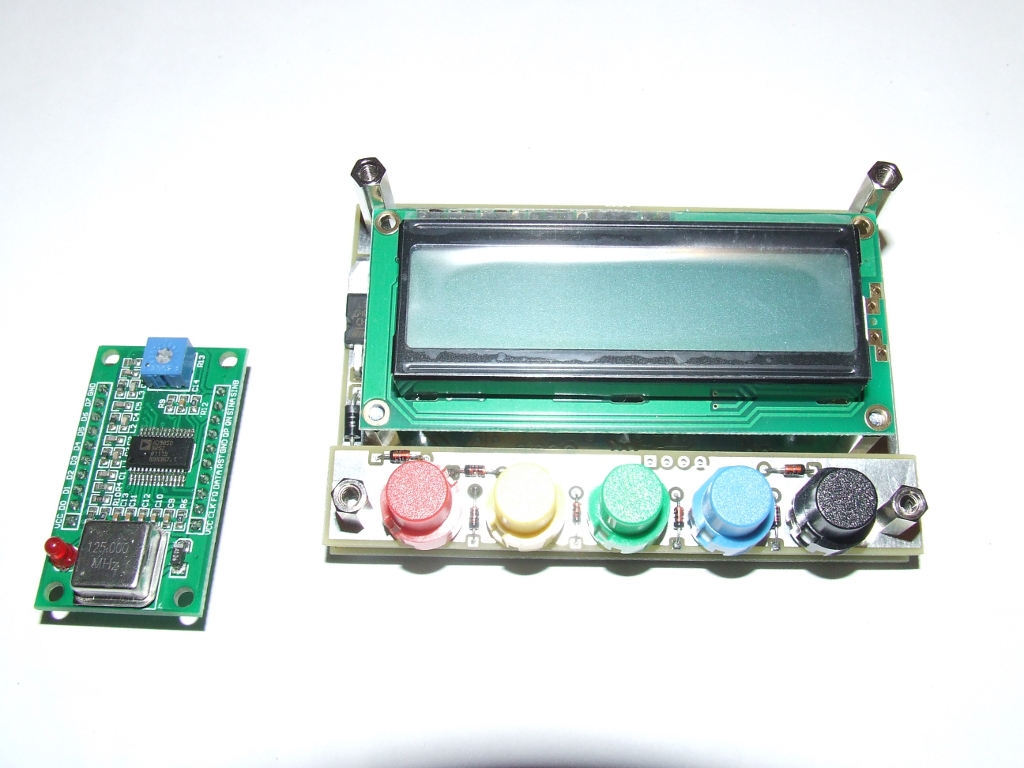

Informuję, że właśnie zmontowałem i uruchomiłem DDS bis wg projektu Leszka SP6FRE. W zasadzie był to montaż drugiego prototypu i podjęcie go miało ujawnić ewentualne mankamenty konstrukcji. Tymczasem wszystko przebiegło bezproblemowo. PCB od Leszka (jeszcze w starej wersji bez poprawek) dotarło do mnie równo tydzień temu i chociaż miałem główne podzespoły (w tym zaprogramowaną Atmegę) to skompletowanie brakujących elementów oraz moje marne możliwości czasowe (podejścia tylko z doskoku) spowodowały, że DDSa uruchomiłem dopiero wczoraj. Z całą odpowiedzialnością mogę jednak stwierdzić, że mając wszystko pod ręką, układ można wykonać w dwa wieczory a ktoś wprawiony w spawaniu SMD może sobie poradzić nawet w jedno popołudnie. Mnie znacząco opóźniła dostawa AD8014 z TME, mozolne wykonywanie poprawek druku no i na koniec walka z niesprawnym enkoderem . Poza tym w trakcie montażu nie dysponowałem dobrym opisem rozmieszczenia elementów co przy dwustronnej płytce powodowało konieczność ostrego główkowania..

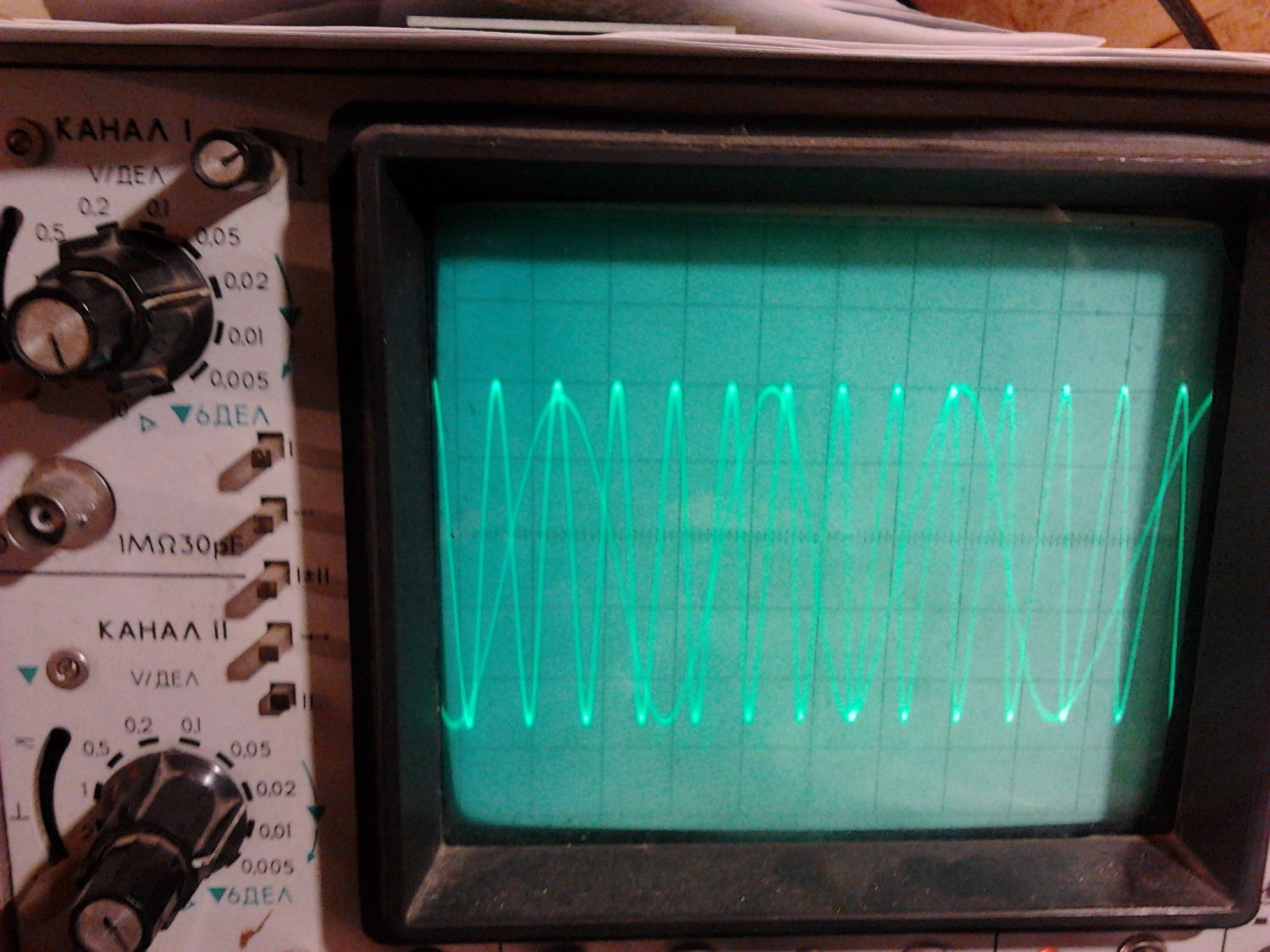

Pracujący układ przy zasilaniu 12V pobiera od 210 do 320mA w zależności od ustawienia jasności podświetlania wyświetlacza. Regulację tą odmiennie niż w oryginale wyprowadzę docelowo do ręcznego ustawiania na czoło lub tył TRXa. Pobór prądu przy podświetlaniu na maxa powoduje nagrzewanie się stabilizatora 7805 toteż tymczasowo dołożyłem tam mały radiator. Nie dysponuję analizatorem widma więc rozruch zakończyłem na próbach funkcjonalności, sprawdzeniu częstotliwości innym częstotliwościomierzem oraz wizualnej ocenie kształtu i parametrów sygnału na oscyloskopie.

Reasumując DDS nie przysporzył jakichkolwiek problemów uruchomieniowych, asortyment potrzebnych elementów SMD jest bardzo skromny i w ogóle ich ilość jest mała toteż w mojej ocenie układ jest prosty w montażu. Zdecydowałem się na jego powielenie bo zastosowanie gotowych modułów DDSa upraszcza montaż i obniża koszty a oferowane funkcjonalności są do moich planowanych zastosowań w sam raz.

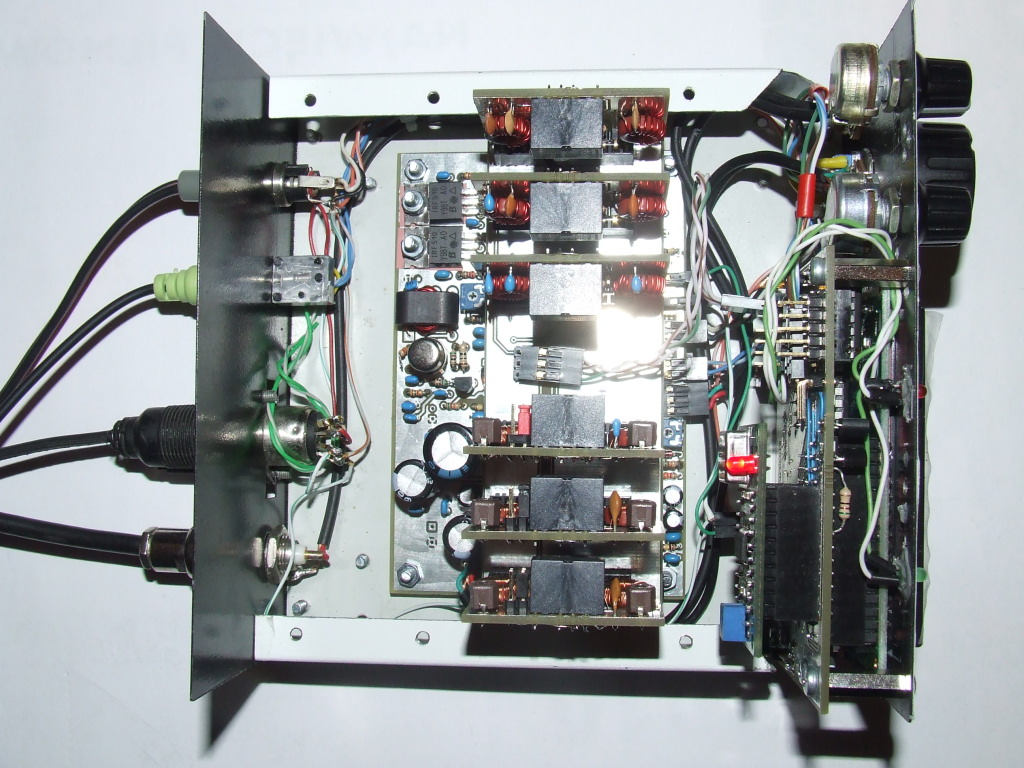

W najbliższym czasie będę łączył DDSa z innymi układami i dam znać kiedy wyniknie z tego coś ciekawego.

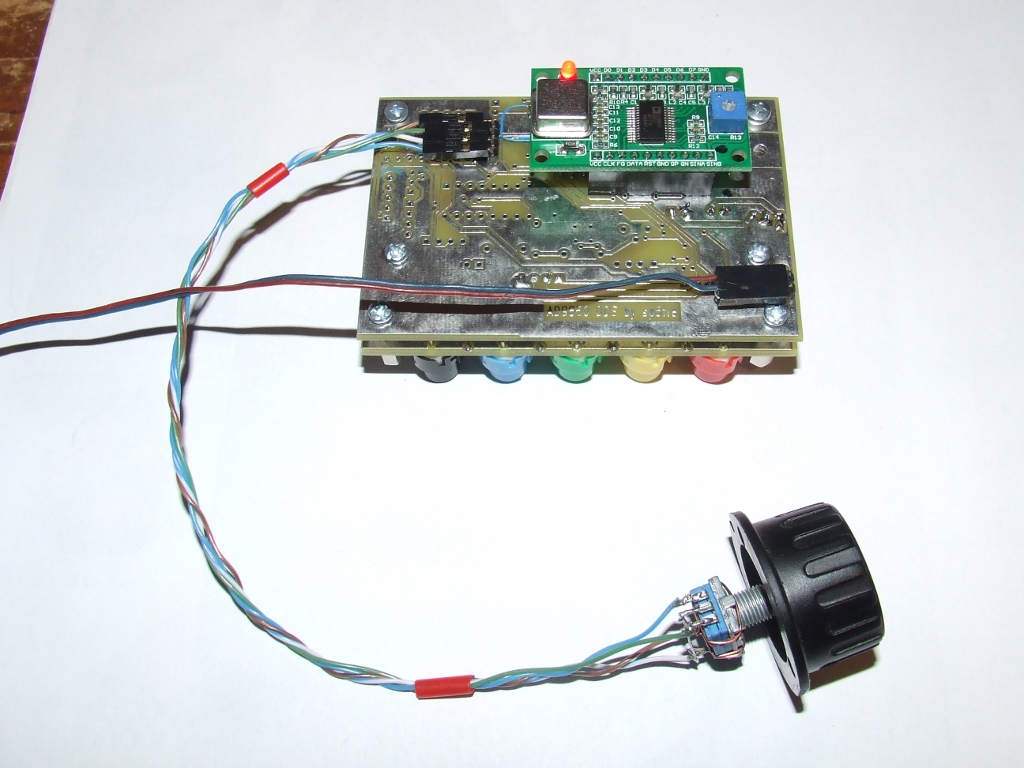

Przepraszam za kiepską jakość załączonych zdjęć bo pochodzą one z komórki.

[attachment=6252][attachment=6253][attachment=6254][attachment=6255]
(Ten post był ostatnio modyfikowany: 30-10-2012 0:57 przez SP9VNM.)
30-10-2012 0:39
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6FRE Offline
Leszek
****

Liczba postów: 725
Dołączył: 20-09-2009
Post: #37
RE: Tiny DDS bis
Faktycznie, trochę się namęczyliśmy z uruchomieniem tego układu a właściwie chodzi o impulsator. Ponieważ Jurek używał tego samego impulsatora co ja tym bardziej zależało mi na wyjaśnieniu tej sprawy. Załączam zdjęcia "winowajcy" w stanie rozkładu na elementy podstawowe. Impulsator jest dość tani i teoretycznie powinien działać prawidłowo ale błąd konstrukcyjny powoduje, że od egzemplarza do egzemplarza wynik może być różny. Bezpośrednim sprawcą jest sprężynka mechanizmu terkotki widoczna w korpusie w szczelinie na jego dole. Po założeniu kółka ze stykami ich wystające elementy powodują zwarcie ze sprzężynką terkotki lub zwarcie do obudowy przez docisk terkotki (nie mam do końca pewności). W każdym razie po usunięciu sprężynki - oznacza to likwiidację funkcji terkotki :-( - wszystko wraca do normy.

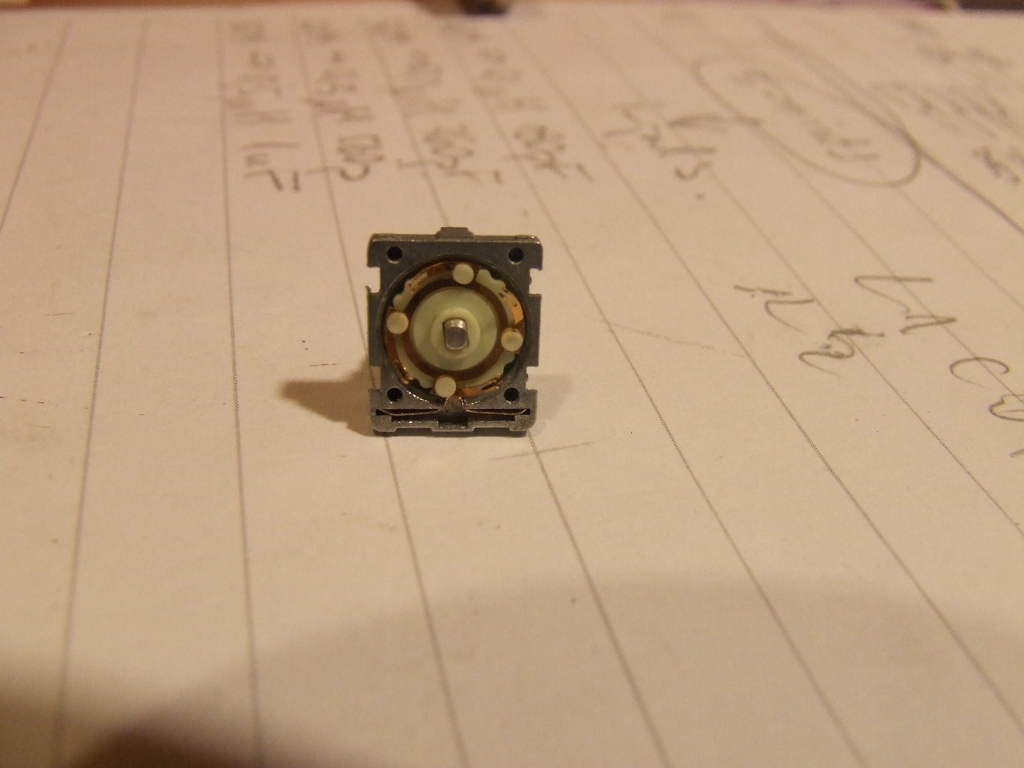

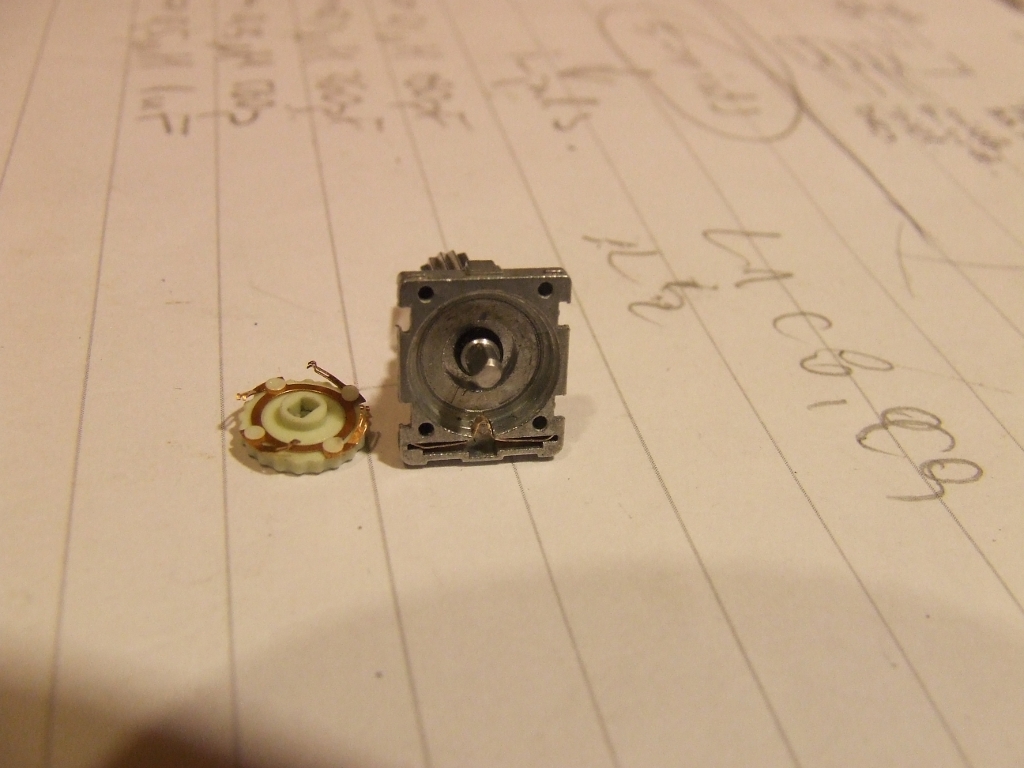

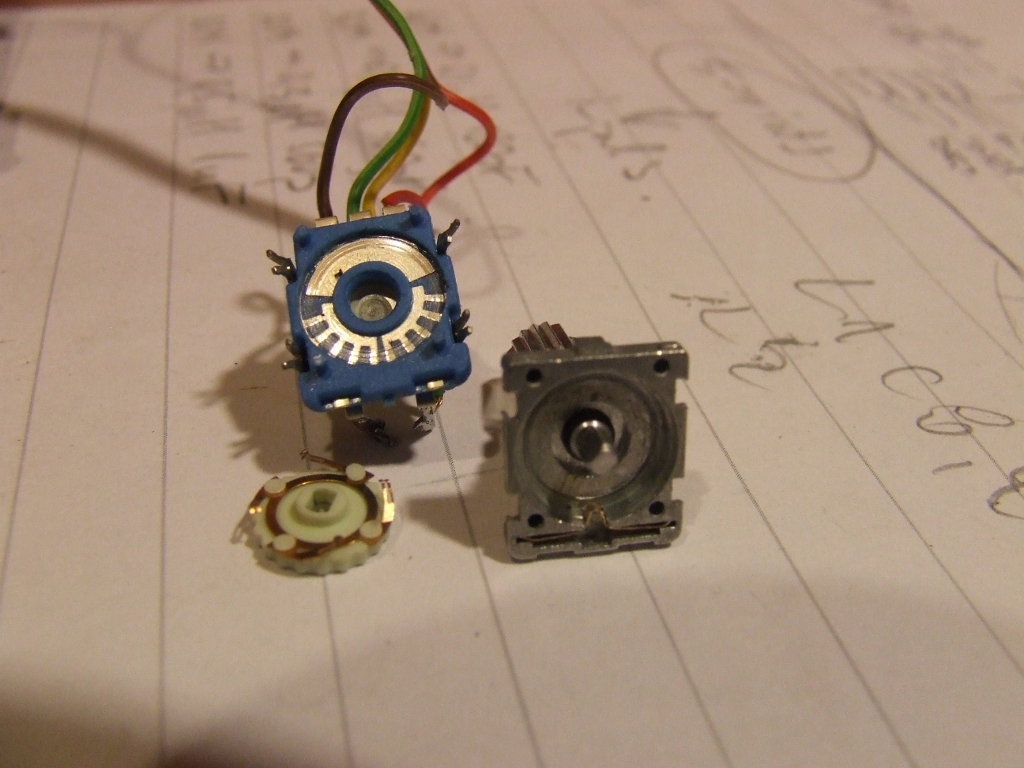

Aby usunąć problem w nowym impulsatorze należy go rozebrać delikatnie przyginając rozwidlenia blaszanego jarzma. Jak się to zrobi delikatnie to można z powrotem złożyć impulsator używając ponownie tego jarzma. Alternatywą jest skręcenie elementów ponownie drutem :-(
U Jurka pojawił się inny jeszcze probem bo prawdopodobnie na przewody impulsatora mają u niego wpływ jakieś zakłócenia i należało dodatkowo zblokować wyjścia impulsatora pojemnością kilka nF. U mnie impulsator działa na kablu o długości 1m i nigdy w żadnym innym generatorze z takim rozwiązaniem impulsatora nie zanotowałem podobnego zachowania. Podejrzane jest zasilanie, w każdym razie namawiam Andrzeja na sprawdzenie wejść na oscyloskopie.
L.J.

Przy okazji pomierzyłem pobór mocy mojego układu. Z niewielkim podświetleniem wyświetlacza pobór prądu przy napięciu 12V wynosi ok. 180mA. Ale głównym "pożeraczem" energii jest moduł generatora AD9850 bo po wyjęciu go z podstawki prąd spada do 36mA (łącznie z podświetleniem wyświetlacza!). Wydaje się, że trudno będzie to obejść, tym bardziej, że wszystko na to wskazuje, że na module AD9850 zastosowany został generator zegara ze stabilizacją termostatową bo grzeje się niemiłosiernie. Zastanawiam sie również nad odłączeniem diody LED na tym module bo jej jasność świecenia sugeruje, że może w nią "iść" nawet 20mA.
L.J.


Załączone pliki Miniatury
İmage İmage İmage
(Ten post był ostatnio modyfikowany: 31-10-2012 9:01 przez SP6FRE.)
30-10-2012 20:58
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6FRE Offline
Leszek
****

Liczba postów: 725
Dołączył: 20-09-2009
Post: #38
RE: Tiny DDS bis
Mam dobre wiadomości "z frontu". Należy spodziewać się gotowych płytek mniej więcej za tydzień. Jutro przygotuję zamówione, dodatkowe elementy i wyślę je do Andrzeja aby komplety były na czas. Ale najważniejsze to postęp w programowaniu. Mam w zasadzie prawie gotową wersję z funkcjonalnością dla 10 pasm od 1.8 do 50MHz, z możliwością programowania częstotliwości pośredniej oraz z definiowaniem (dla każdego pasma oddzielnie) czy i jak będą obliczane częstotliwości wyjściowe. Ogólnie biorąc dla każdego pasma będzie można w procedurze SETUP ustawić następujący ciąg znaków:
"N X X" - brak danego pasma
"A 0 X" - pasmo aktywne, bez częstotliwości pośredniej
"A M +" - pasmo aktywne, sumowanie częstotliwości pośredniej (F=pasmo+pośrednia)
"A M +" - pasmo aktywne, odejmowanie częstotliwości (F=pasmo - pośrednia lub pośrednia - pasmo)
Tak więc będzie można ograniczyć ilość pasm do 2, 3 lub jednego i przy ich przełączaniu system pominie pasma wyłączone. Jesli pasmo będzie aktywne ale bez częstotliwości posredniej to oczywiście na wyjściu będzie to co na ekranie wyświetlacza.
Samo ustawianie stanu dla każdego z pasm jest bardzo proste za pomocą dwóch klawiszy w cyklu -> "N X X" -> "A 0 X" -> "A M +" -> "A M -" -> lub w przeciwnym kierunku. Odejmowanie częstotliwości uwzględnia wzajemną zależność pasma i pośredniej i oczywiście system wykonuje operację sensowną czyli odejmuje wartość mniejszą od większej. Program uwzględnia przy odejmowaniu odwrócenie wstęgi. W procedurze setup można ustawić dowolną wartość częstotliwości pośredniej oraz czas opóźnienia delay przy pracy CW. Brakuje mi jeszcze oprogramowania sygnałów sterujących pasmami oraz zostaje kosmetyka. Wszystko to mieści się w chipie Mega8. Niestety, nie zmieszczą się funkcje pomiaru napięcia baterii i s-metra, które znajdą się w kolejnej wersji oprogramowania na chipie Mega 168, który ma identyczną obudowę. Wydaje się, że do czasu otrzymania przez zainteresowanych płytek opisana wersja oprogramowania będzie już do pobrania wraz z opisami procedury SETUP i sygnalizacji na wyjściach generatora.

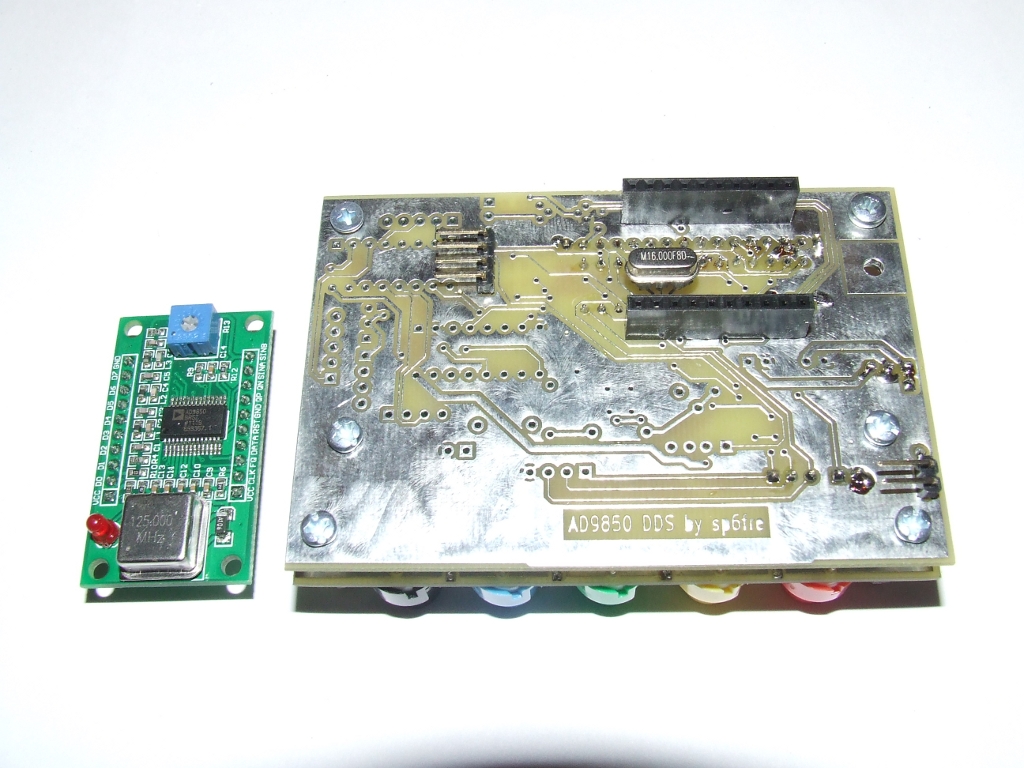

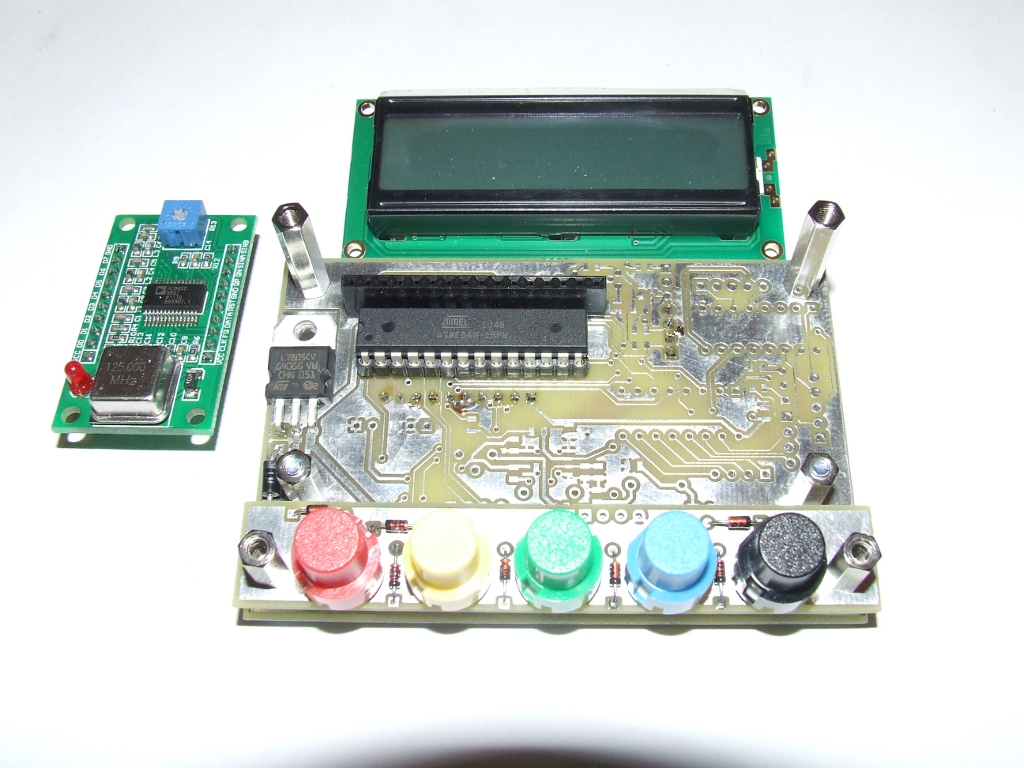

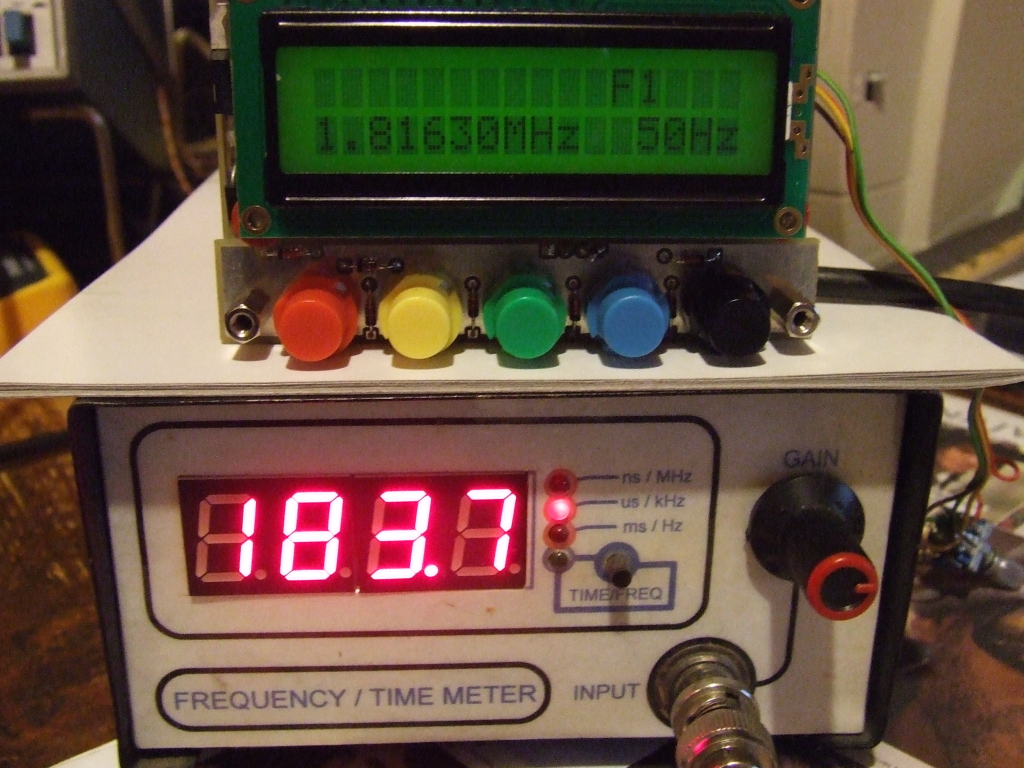

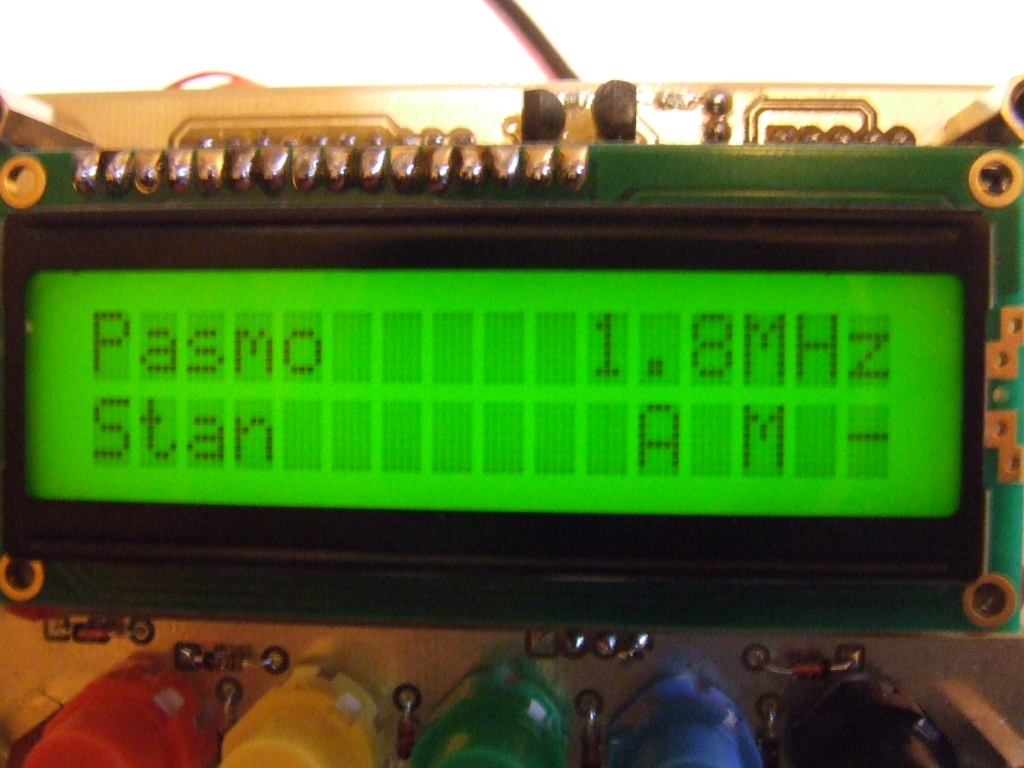

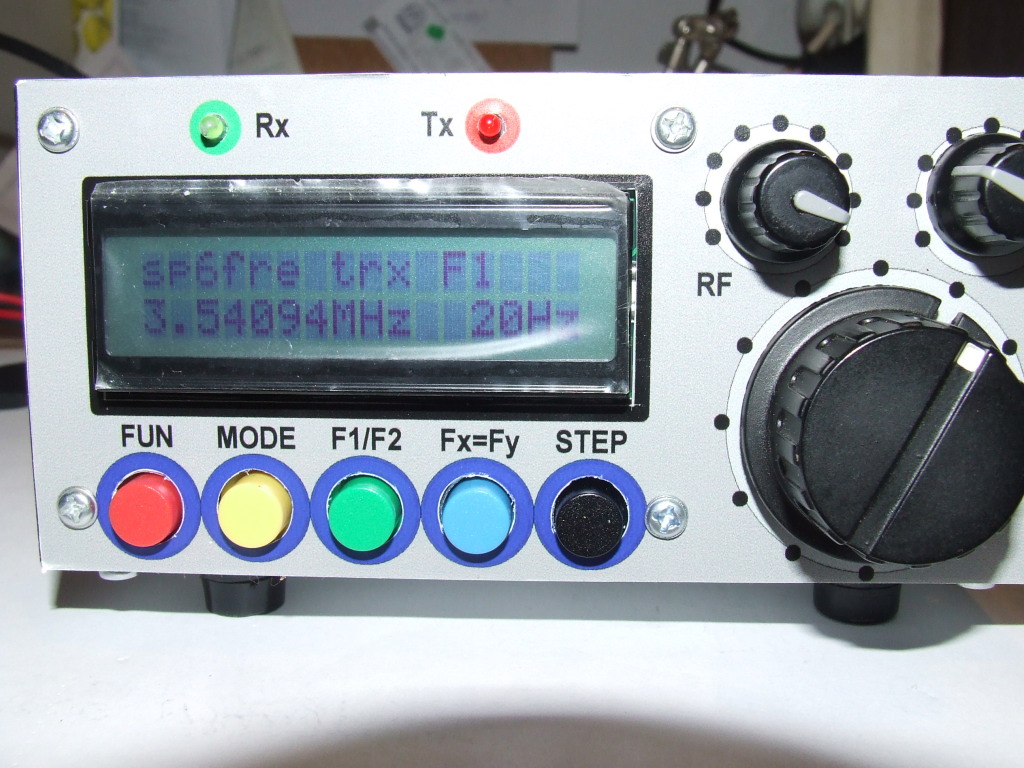

Na załaczonych zdjęciach pokazałem dla przykładu ustawienie dla pasma 1.8MHz przy założeniu, że pośrednia wynosi 2MHz. Z ciągu znaków "A M -" wynika, że pasmo jest aktywne (A), korzysta z pośredniej (M) oraz częstotliwości są odejmowane (-). Na drugim zdjęciu widać rezultat działania programu, częstotliwość wyjściowa generatora dla pośredniej 2MHz dla tego pasma jest oczywiście mniejsza niz 200kHz.
L.J.


Załączone pliki Miniatury
İmage İmage
(Ten post był ostatnio modyfikowany: 08-11-2012 1:11 przez SP6FRE.)
08-11-2012 1:11
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6FRE Offline
Leszek
****

Liczba postów: 725
Dołączył: 20-09-2009
Post: #39
RE: Tiny DDS bis

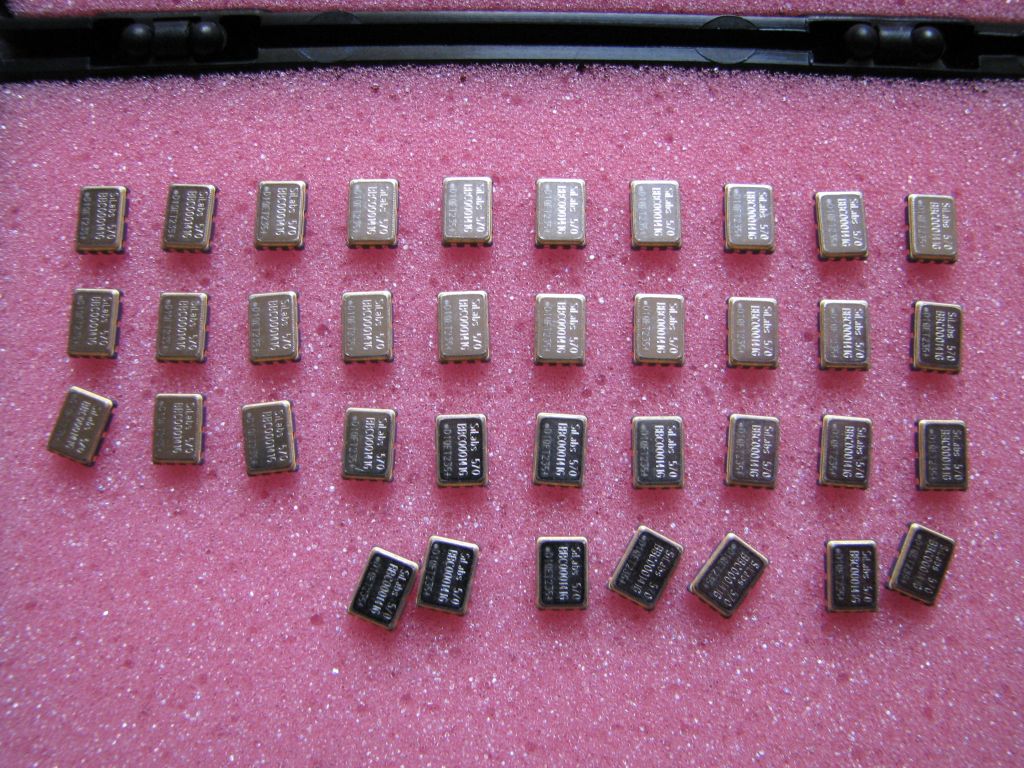

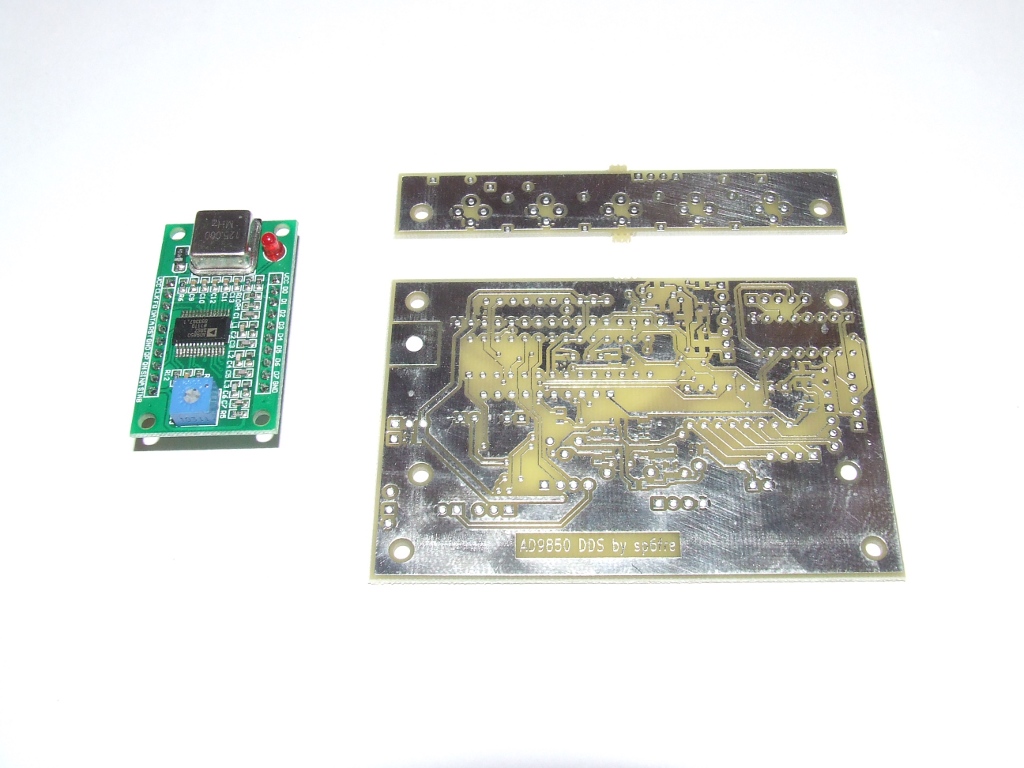

Płytki są już wykonane i jadą do Andrzeja więc wkrótce pojawią się u chętnych. W sumie jest 31 kompletów więc dla wszystkich starczy. Uprosiłem Andrzeja aby wysłał moje płytki w pierwszym rzucie wtedy zacznę na forum pokazywać z detalami jak i w jakiej kolejności należy wykonywać montaż co jest jednak sprawą istotną ze względu na to, że elementy montuje się z obu stron i zbyt szybkie zamontowanie niektórych, istotnie ogranicza mozliwość montażu innych. Z gorszych wiadomości to pierwsza jest taka, że mam tylko 21 obiecanych atrap. Jeśli zatem starczy po jednej dla każdego chętnego to z tego co zostanie proponuję rozdać resztę w kolejności zgłoszeń. Poza tym oprogramowania na razie stoi w miejscu :-( Chciałem poprawić nieco prędkość programowania i kupiłem cudo o nazwie AVRProg USB v2 ale dwa egzemplarze zachowują się podobnie - pin Reset stale ma wartość logicznego zera (0V) i w żadnym z trzech środowisk programistycznych nie udało mi się uruchomić programatora (Bacscom, AVRdude, AVRstudio). Teoretycznie mam drivery zainstalowane poprawnie pod Win XP Pro ale działać nie chce :-( Trzeba się będzie dalej męczyć z wolnym programatorem przez port LPT.
L.J.
(Ten post był ostatnio modyfikowany: 13-11-2012 19:10 przez SP6FRE.)
13-11-2012 19:08
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6FRE Offline
Leszek
****

Liczba postów: 725
Dołączył: 20-09-2009
Post: #40
RE: Tiny DDS bis
Prace związane z oprogramowaniem powoli postępują. Muszę dokończyć programowanie sygnalizacji trybu pracy (CW, LSB, USB) oraz została kosmetyka. Oczywiście sam sprawdzę podstawowe działanie układu ale liczę na uwagi kolegów, którzy zmontują i zaczną testować funkcjonalność układu.

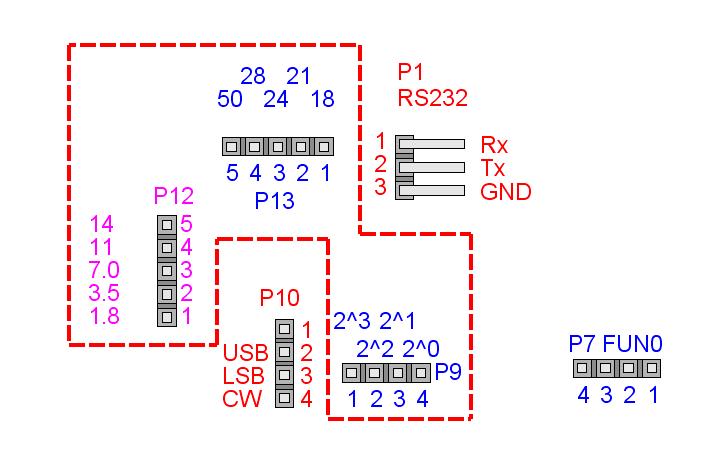

Załączam rysunek sposobu sygnalizacji dla pasm. Sygnalizacja ta pojawia się na dwa sposoby. W formie sygnału BCD na styku P9 gdzie pasmu 1.8 odpowiada stan 0000 (P9 1234) pasmu 3.5 stan 0001 .... pasmu 28 stan 0100 oraz pasmu 50 stan 0101. Jednocześnie na stykach P12 i P13 pojawiają się sygnały logicznej jedynki (+5V) odpowiadające odpowiedniemu pasmu. Jeśli wystarcza sygnalizacja BCD to nie ma oczywiście potrzeby instalacji w generatorze układu CD4028, który jest dekoderem BCD na sygnał 1 z 10. Z tego powodu zalecam zainstalowanie dla tego układu podstawki, podobnie z resztą jak dla pamięci 4099.
Na styku P10 pojawiać się będą sygnały logicznej jedynki w zależności od wybranego trybu pracy (CW/LSB/USB). Styki P1 i P7 pokazane zoostały jedynie dla porządku. Ze względu na brak miejsca na kod programu nie będą miały przypisanej funkcji. Styk P1 przeznaczony jest do połączenia z PC a styk P7 będzie obsługiwał sygnały analogowe (s-metr oraz stan baterii). Te i inne dodatkowe funkcje pojawią się dopiero w wersji na procesor z pamięcią 16k, który pasuje do obecnej podstawki.
W następnej kolejności podam opis funkcjonalny klawiatury generatora podczas programowania układu oraz podczas normalnej pracy. Wydaje się, zę program w tej wersji będzie gotowy zanim zostaną zmontowane pierwsze układy.

L.J.


Załączone pliki Miniatury
(Ten post był ostatnio modyfikowany: 15-11-2012 19:53 przez SP6FRE.)
15-11-2012 19:53
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
