Filtr LC na wyjściu Zasilacza
SQ9FK Offline


Liczba postów: 4
Dołączył: 01-04-2010
Post: #1
Filtr LC na wyjściu Zasilacza
Witam Szanowne Grono,
Mam takie pytanie, mianowicie chcę poprawić filtrację napięcia wyjściowego w przetwornicy którą posiadam (popularne PS30SWII).

I kwestia tyczy się dławika. Jaki rdzeń i ile zwojów ? Rozumiem że powinien to być rdzeń o dużej przenikalności i pracujący szerokopasmowo (przynajmniej w zakresie 1-30MHz). Jakieś propozycje ?

Kondensatory na wyjściu rozumiem że powinien być jeden 4,7nF przeciwzakłóceniowy a za nim duży elektrolit ? Jakiej wielkości ? 10000uF ? 4700uF ?

Czy powinno to wyglądać:
Cewka - 4,7nF (plus) - 4700uF (plus) - Zacisk (plus) ?

Z góry dziękuję za wskazówki i pomoc.
Ok chyba za mało informacji podałem:

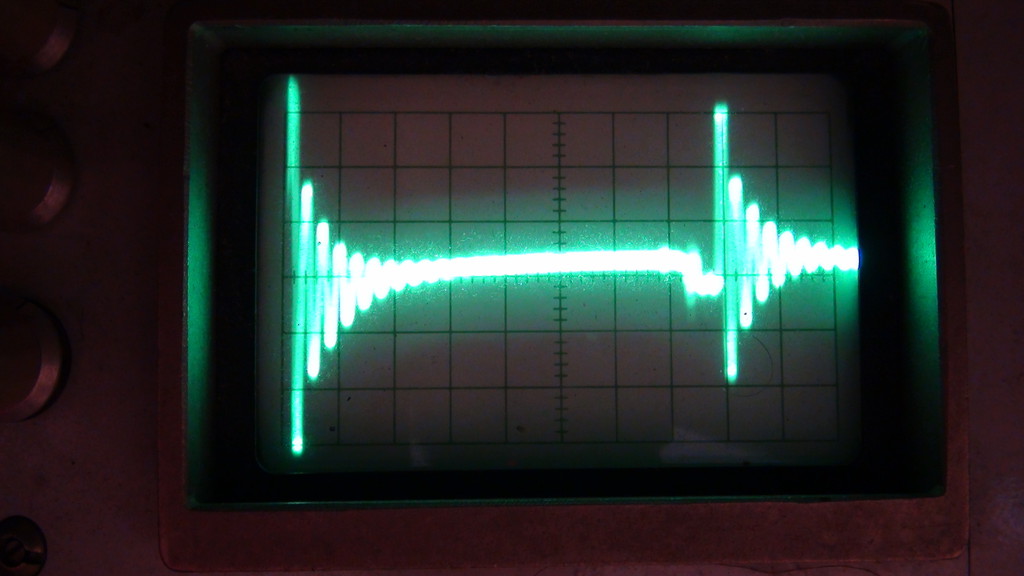

Na obecna chwilę na wyjściu posiadam takie tętnienia:
Skala V = 0.005V, podstawa czasu = 5us

Idąc od tyłu:
Na wyjściu przy gnieździe
100pF (ceramik)
100nF (wielowarstwowy)
470uF/25V
Następnie na PCB:
C20 -> 2200uF/16V
L3 -> Nie znam wartości (cewka nawinięta na rdzeniu ferrytowym)
C19 -> 3300uF/16V
R18 -> ?
L4 -> Nie znam wartości (duża cewka na rdzeniu toroidalnym nawinięta trifilarnie)

Czy zwiększenie wartości elektrolitów C19 i C20 poprawi sytuacje? Na moje oko są zbyt małe jak na zasilacz dający 30A na wyjściu.

Proszę o wskazówki.

Pozdrawiam,
Piotr SQ9FK
(Ten post był ostatnio modyfikowany: 04-02-2012 16:46 przez SQ9FK.)
03-02-2012 0:55
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5AZP Offline
Nowicjusz
*

Liczba postów: 17
Dołączył: 09-01-2012
Post: #2
RE: Filtr LC na wyjściu Zasilacza
A coś bliżej na temat tego czopera?
Jak rozumiem pracuje na częstotliwości zbliżonej do 25 kHz. Zapewne w układzie półmostkowym.
Z praktyki, dla prądu obciążenia 30A polecałbym złożenie kondensatora wyjściowego z wielu mniejszych w wyk L.ESR 10-15 sztuk 1000uF/25V połączonych równolegle, pod każdym z elektrolitów (od strony ścieżek) 220nF/50V SMT1206.
filtr wyjściowy - kilkuogniwowy, w obu biegunach zasilacza, jednak trzeba się liczyć ze spadkiem napięcia wyjściowego w granicach 500-1000 mV przy zmianie obciążenia od zera do maksimum.
Najprostszym rozwiązaniem jest nawinięcie dławików drutem na rdzeniach pierścieniowych (np. T132-26, 2x10T). Z uwagi na wielkość prądu - nie będą to małe pierścionki(33x18x11mm). Na jednej połówce nawijamy uzwojenie dla dodatniego a na drugiej ujemnego napięcia. Zamykamy zespołem równolegle połączonych kondensatorów L.ESR 470+100+10 uF+ bezindukcyjne 1uF+100nF/50V SMT1206 (lut od str. druku. I tak co najmniej 2 ogniwa.
Nie jest to równie dobre rozwiązanie jak zbudowanie zasilacza rezonansowego, który poza f. podstawową generuje niewiele harmonicznych, dość łatwych do wytłumienia jednak do zasilania nadajnika - w sam raz.
