HX002 R&S Antenna - SP3SWJ - 04-04-2011 23:44

2 MHz to 30 MHz
HF dipole with integrated antenna tuning unit for all distance ranges
The HF Dipole R&S®HX002 ensures optimum coverage of all distance ranges and can be used for transmission and reception. The antenna can be directly connected to the HF Transceivers R&S®XK2500 and R&S®XK2900 (power supply and control signals via control cable of transceiver). For operation with other transmitters, the Junction Unit R&S®GX007 is available to provide power supply and antenna control.
Taking into account the ambient conditions, the fully automatic ATU integrated in the antenna ensures optimum matching to the transceiver. This allows antennas to be set up close to neighboring antenna systems and on difficult terrain (e.g. built-on roofs). With the aid of an optional module, the lower frequency limit of 2 MHz can be reduced to 1.6 MHz.



Dimensions Length × width (dipole) approx. 10.3 m × 3.6 m



I model o mniejszej mocy do 150 W - czyli takie nasze eATU
Dimensions dipole length 10.7 m

wygląda na to że dwie "wędki" pracują parami po dwie sztuki ....
;-) zapomniałem dac linki

http://www2.rohde-schwarz.com/en/products/radiomonitoring/antennas/HX002.html

http://www2.rohde-schwarz.com/en/products/radiomonitoring/antennas/HX002H1.html
i najwaznieszy LINK :-)

Tuner zewnetrzny ;-)

http://sp-hm.pl/thread-520-page-1.html


RE: HX002 R&S Antenna - SP3SWJ - 25-04-2011 22:46

i kolejna zabawka ze stajni RS

http://www2.rohde-schwarz.com/en/products/secure_communications/los_radiocommunications/FK855U-%7C-Key_Facts-%7C-4-%7C-1886.html


RE: HX002 R&S Antenna - SP3SWJ - 02-04-2012 19:39

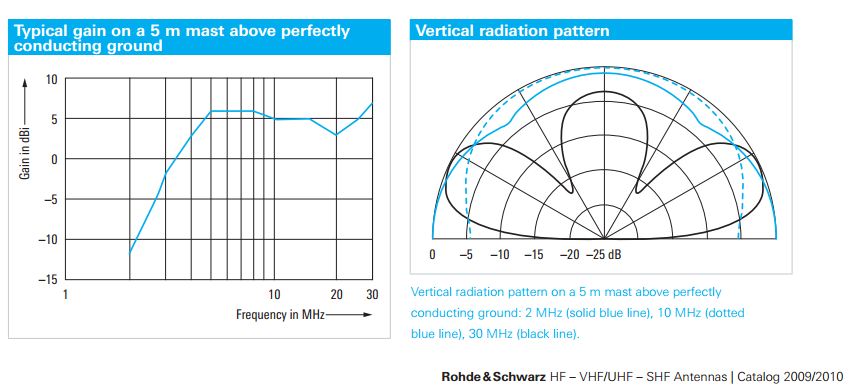

Brak edycji ... do dorzucę nowym postem charakterystyki tej anteny.

[attachment=5043]


RE: HX002 R&S Antenna - K2KP - 02-04-2012 20:20

Dzieki Jarek za linki :-)
Jezeli chodiz o dlugosc to te 10.7m jak dla dipola na pasmo 80m to troche chyba za krotko :-).
Chyba ze dipol ten jest "helikalny".Swoja droga to ciekawi mnie cena tych anten?

Pozdrawiam
Arek
AC2FC


RE: HX002 R&S Antenna - SP3SWJ - 02-04-2012 20:26

:-) pewnie byś musiał auto sprzedać... a tak na poważnie droga zapewne zwłaszcza ta 1000 W

ale zobacz - przecież podają i minus 11 dB ... wzmocnienie anteny na 2 MHz :-) więc nie ma ściemy ... 2S w dół na smetrze


RE: HX002 R&S Antenna - K2KP - 04-04-2012 2:47

Jarku dla 2Mhz jest minus 11db ale zobacz dla 80m ( powiedzmy 3.8mhz) , a tam juz "niby" mamy wzmocnienie 1-2db ( dbi czyli wzgledem antenny izotropowej).
Jakos mnie ta antenna nie przekonuje ( przynajmniej na 80m ), niemniej jednak "ciekawie" by bylo chociaz miec mozliwosc "pobawienia " sie nia i przetestowania.
Pozdrawiam
Arek AC2FC
