Rdzenie na filtry końcowe - SP0X - 21-03-2021 22:29

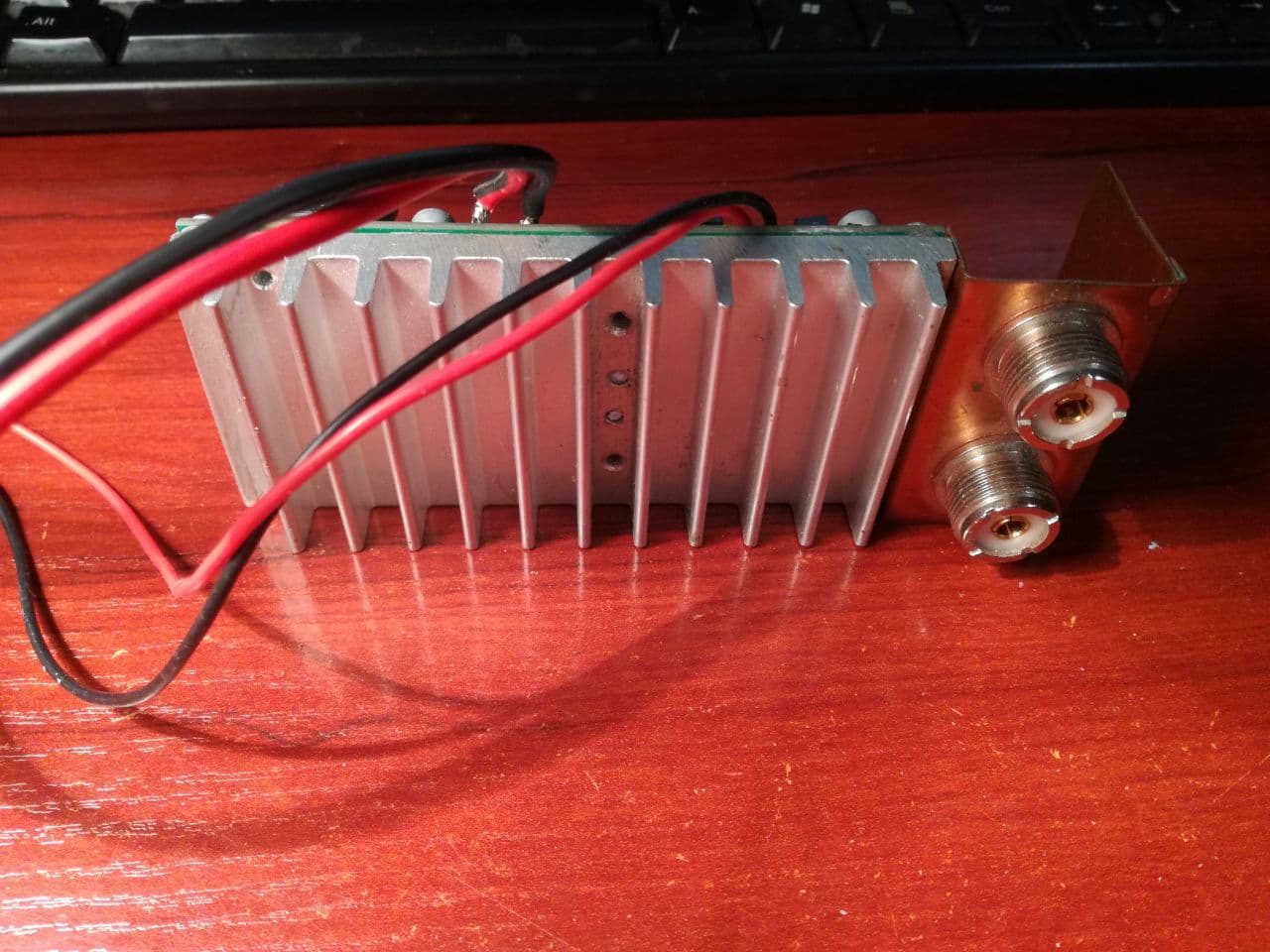

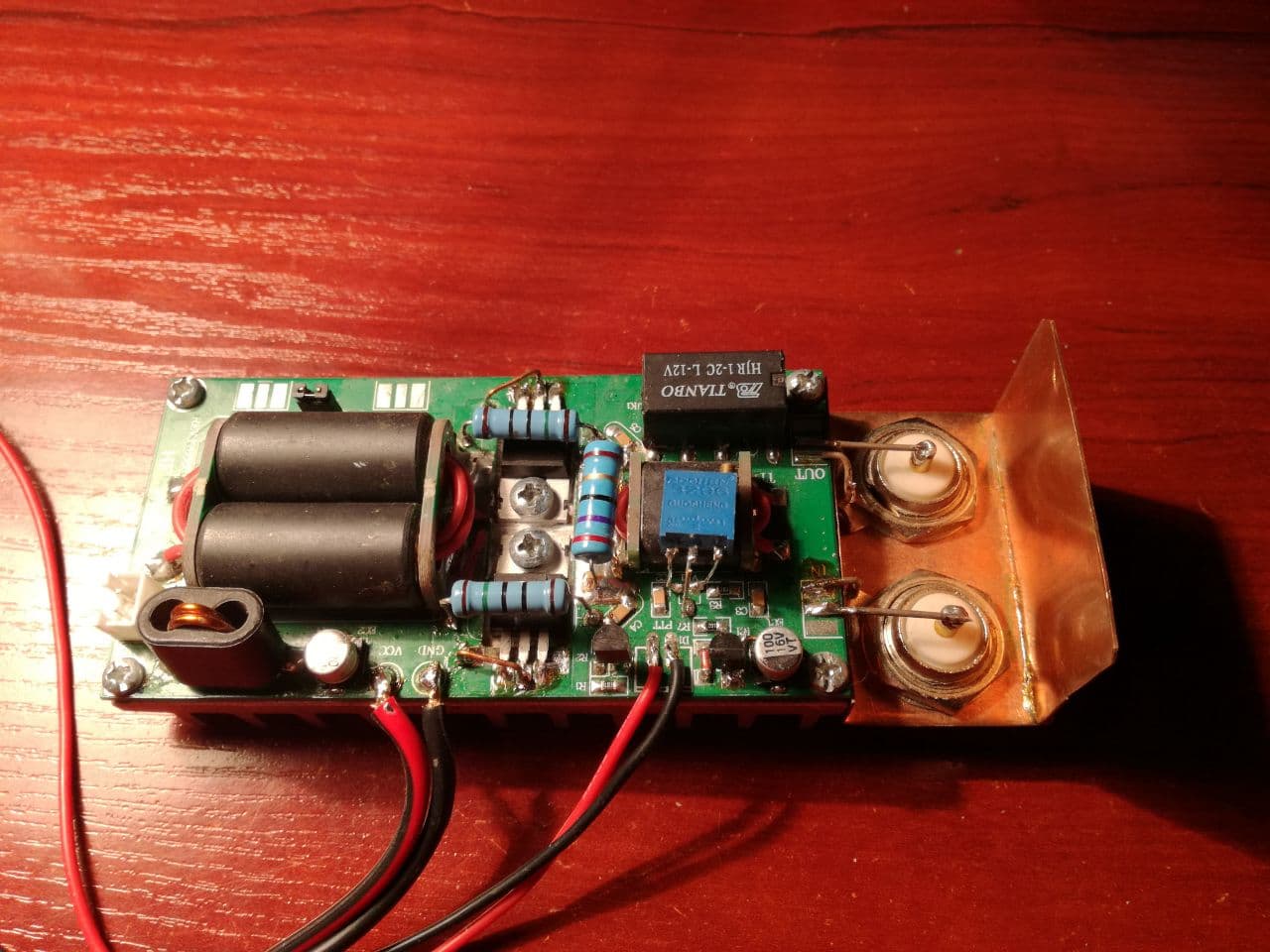

Panowie mam taki wzmacniaczyk, max 70W z niego wychodzi.
[attachment=17022]
[attachment=17023]
To będzie wersja biwakowa więc ma zajmować jak najmniej miejsca.
Plan jest taki żeby nie robić rozbudowanych filtrów na wszystkie pasma tylko na każde pasmo oddzielnie w postaci dokręcanej na gniazdo UC-1 w zależności od po trzeb. Pytanie brzmi. Na jakich rdzeniach robić filtry, chodzi o jak najmniejsze które udźwigną 70W ? Bez zapasu mocy.
RE: Rdzenie na filtry końcowe - SQ8MVY - 21-03-2021 23:40
Amidon T50
RE: Rdzenie na filtry końcowe - SP0X - 21-03-2021 23:47
Ale chodzi też (głównie) o wielkość.
RE: Rdzenie na filtry końcowe - SQ8MVY - 21-03-2021 23:53
T50 to typ / rozmiar rdzenia. Można sprawdzić jeszcze T44, ale nie wiem jak z dostępnością i czy nie będą za małe jak na 70W
RE: Rdzenie na filtry końcowe - SP0X - 22-03-2021 0:51
http://toroids.info/T50-2.php
Ok pomieszała mi się kolejność oznaczeń. Faktycznie, T50 to wielkość a następnie jest materiał. Więc T50-???
I na pasma 80,40 i 20m takie same rdzenie ?
RE: Rdzenie na filtry końcowe - SQ8MVY - 22-03-2021 7:08
Tu na forum jest dosyć sporo projektów LPF. Do np. Husarka, Tulipana, PA na DUK1028. Użyj wyszukiwarki....
