TX/RX ABC Krótkofalowca z 80 r. - SQ9RFC - 08-12-2015 11:43
Na stronie 240 i 260 wspomnianej książki można znaleźć prosty TX i RX w sam raz na zabawę w sobotnie popołudnie. Forum powoli umrze jeśli nie będzie się coś ciekawego działo. Wzywam kolegów do działania. Odpuśćcie na chwile Husarki, Tulipany. Picastar'y (Witek - o tobie myślę
). Najbliższa sobota od rana - konstrukcja, (fotki z postępu prac co godzinę !), wieczorem spotkanie na paśmie, i koniecznie nagrania!.Lista stertowa:
1. Jerzy SQ9RFC
Gdyby ktoś miał skan ...
[attachment=10581]
[attachment=10582]
Do soboty trzeba się zaopatrzyć w 3 puszki sardynek. TX, RX, VXO
RE: TX/RX ABC Krótkofalowca z 80 r. - KLIMA - 08-12-2015 20:33
Mam skaner, ale w wydaniu z 1977 nie ma tych układów.
Inicjatywę pochwalam. W weekend pracuję, poza tym, nie rabotajem telegrafią. Ale trzymam kciuki!
RE: TX/RX ABC Krótkofalowca z 80 r. - SP5RF - 22-12-2015 15:20
Działam....
Chyba wieczorem wyskoczę do chaty po chlorek.
RE: TX/RX ABC Krótkofalowca z 80 r. - SP5RF - 28-12-2015 13:52
Wróciły stare czasy. Wytrawiłem płytkę nadajnika, odbiornika, nadajnika UKF i zaczynam robić dawny filtr CW.
Nadajnik, ok. Odbiornik, ok, filtr, ok ale nadajnik UKF? Nie mam kwarcu 48 MHz ale mam 72,300,000 czyli po podwojeniu da 144,600 czyli ok.
RE: TX/RX ABC Krótkofalowca z 80 r. - SQ7HJB - 28-12-2015 21:22
Cześć!
Jak bardzo zależy Ci na kwarcach 48MHz to napisz maila.
Mój znak na wp.pl
Pozdrawiam Marek
RE: TX/RX ABC Krótkofalowca z 80 r. - SQ9RFC - 05-01-2016 3:30
W chwili wolnego czasu podłubałem wiertłem dentystycznym i zrobiłem moduł BPF na 80 do "Słomczyńskiego".
[attachment=10654]
[attachment=10655]
Radio będzie modułowe i wielopasmowe :-)
Na jednej cewce zostawiłem dodatkowe uzwojenie dopasowujące NWT. Filtr jest bardzo ostry i obejmuje wyłącznie pasmo telegraficzne.
Dziwne ... mam identyczny filtr w Librze Władka SP5DDJ, ale na rdzeniach 37 (tutaj są 44). Kondensatory styrofleksowe tu i tam, trymery wyglądają na identyczne, pomiar w identycznych warunkach. Tutaj nie mogę uzyskać dołka w środku filtru w Librze bez problemu i tłumienie ma mniejsze.
RE: TX/RX ABC Krótkofalowca z 80 r. - SP2JQR - 05-01-2016 9:14
Dołek powstanie po zwiększeniu pojemności sprzęgającej obwody. Najkorzystniejsza jest ch-ka z płaskim wierzchołkiem.
RE: TX/RX ABC Krótkofalowca z 80 r. - SQ9RFC - 07-01-2016 22:59
BPF na 80 i 40, PREamp i MIXer na NJFET
[attachment=10660][attachment=10659]
BPF na 40 jest niedopasowany do PREampa - trzeba zrobić trafko.
Wartości elementów podam gdy wszystko będzie ze sobą optymalnie pracować.
RE: TX/RX ABC Krótkofalowca z 80 r. - KLIMA - 10-01-2016 0:28
Skan w załączniku jeśli by ktoś potrzebował.
[attachment=10679]
[attachment=10678]
[attachment=10677]
[attachment=10676]
[attachment=10675]
RE: TX/RX ABC Krótkofalowca z 80 r. - SP5RF - 13-01-2016 23:25
Poooowoooli działam, tak jak piszą w pismach...
Jutro może zmontuję?
[attachment=10692][attachment=10692][attachment=10692][attachment=10692]

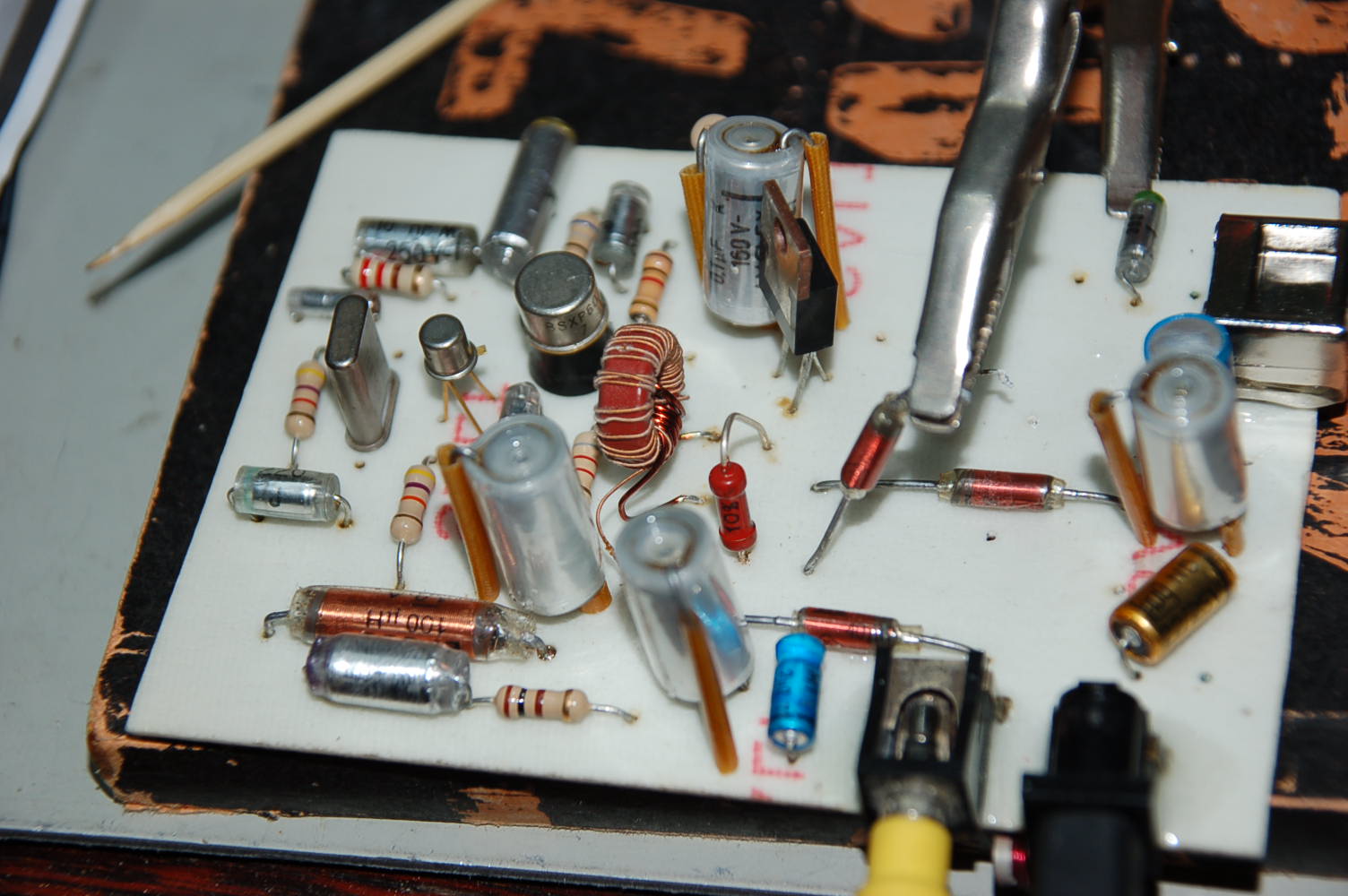

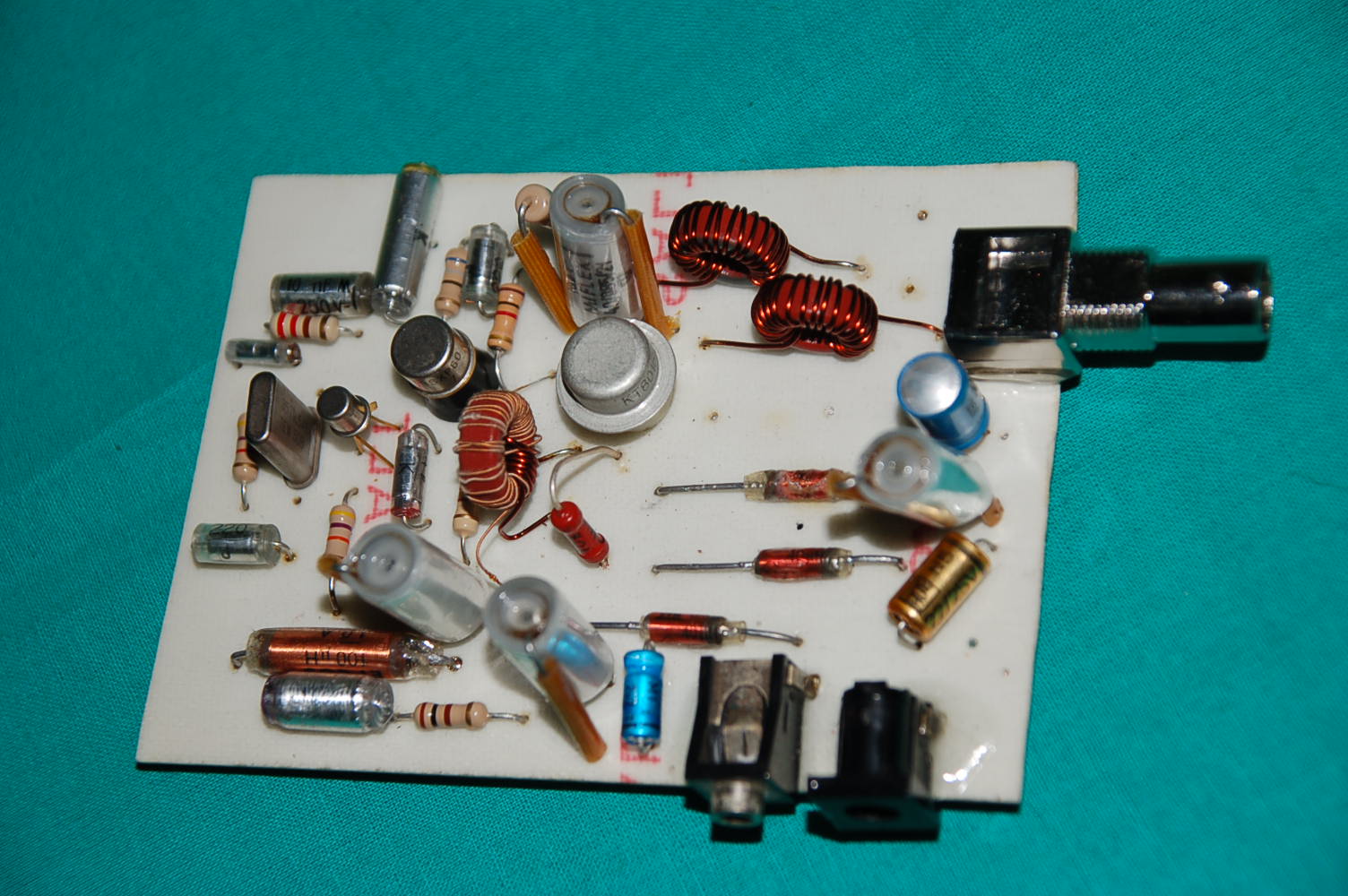

No to zrobiłem...
Nie ma mocy ale działa.

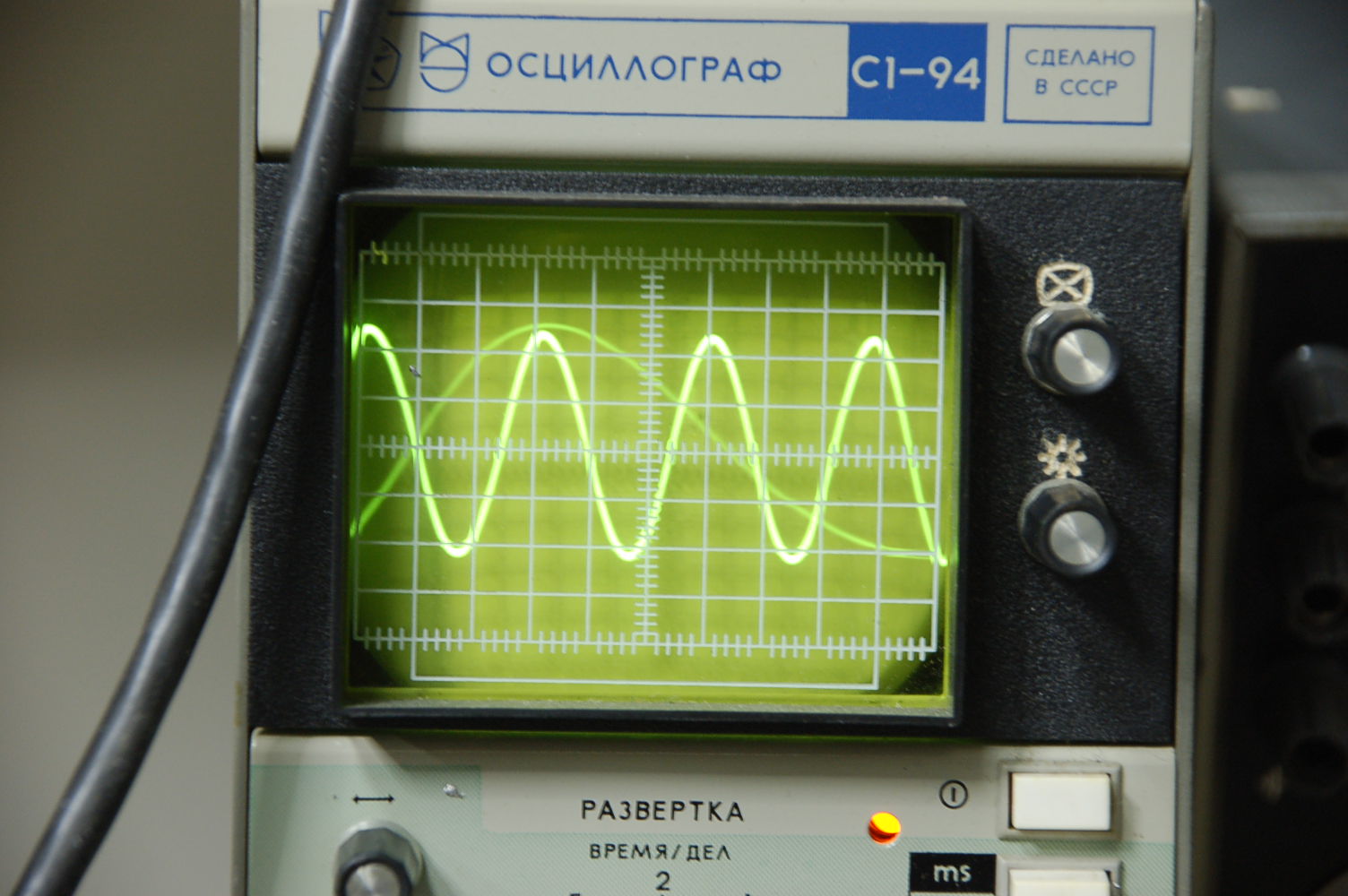

Ton ładny, dźwięczny, stabilny ale nie ma mocy. miernik nawet nie drgnie. Mi się wydaje że winny jest transformator międzystopniowy i filtr. Poeksperymentuję z T3 może BSXP60 Ale to jutro. Na oscyloskopie widać ciekawy przebieg ale nie jestem pewien czy to nie harmoniczna...
Posiedzę, pomyślę, zrobię...
Ps. Dziękuję serdecznie Markowi SQ7HJB za wspaniałą paczuszkę
A więc kwarce już mam.
No to zrobiłem...
Nie ma mocy ale działa.
Ton ładny, dźwięczny, stabilny ale nie ma mocy. miernik nawet nie drgnie. Mi się wydaje że winny jest transformator międzystopniowy i filtr. Poeksperymentuję z T3 może BSXP60 Ale to jutro. Na oscyloskopie widać ciekawy przebieg ale nie jestem pewien czy to nie harmoniczna...
Posiedzę, pomyślę, zrobię...
Ps. Dziękuję serdecznie Markowi SQ7HJB za wspaniałą paczuszkę
A więc kwarce już mam.
Coś się pomieszało przy zamieszczaniu ale nie mogę poprawić....
